ENG/EFP 휴대용 렌즈 시스템 구성

풀 서보 제어 키트(서보 포커스/ 서보 줌)

SS-13A
[image] 초점 위치 조정 장치 및 줌 비율 조정 장치에 연결된 렌즈 도식

RD/ ZD, 표준

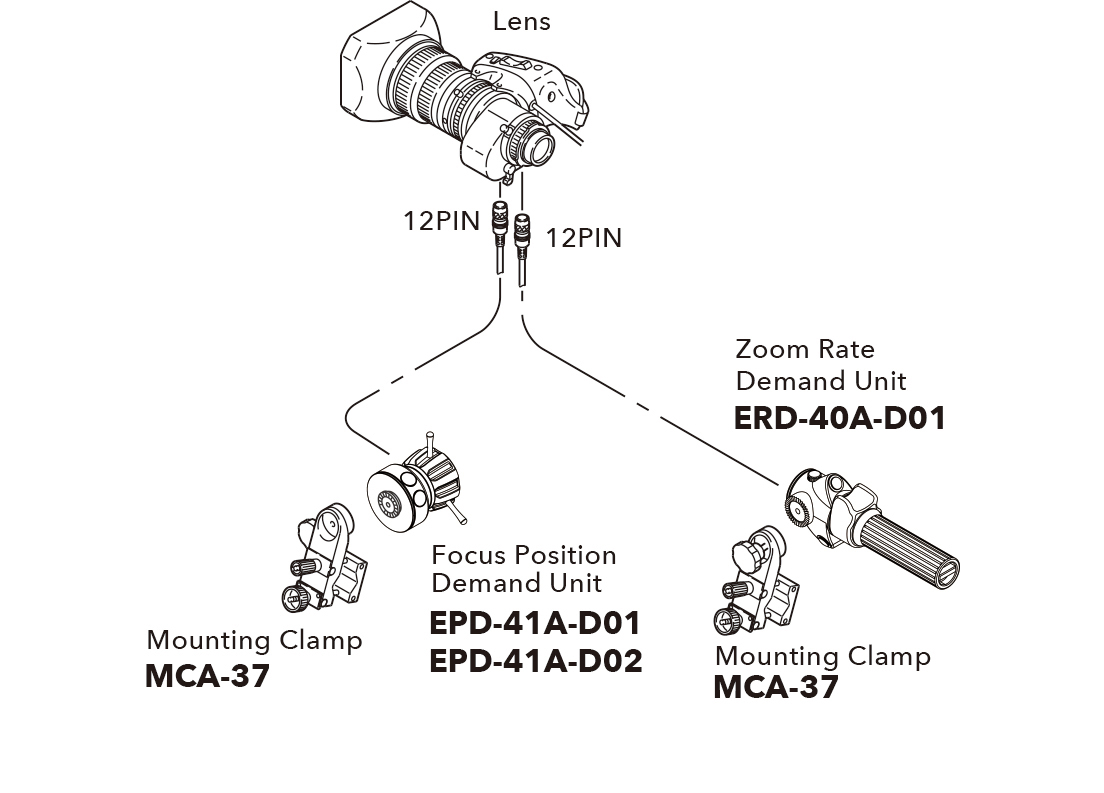

SS-15D
[image] 초점 위치 조정 장치 및 줌 비율 조정 장치에 연결된 렌즈 도식

RD/ ZD, DIGIPOWER

세미 서보 제어 키트(수동 포커스/ 서보 줌)

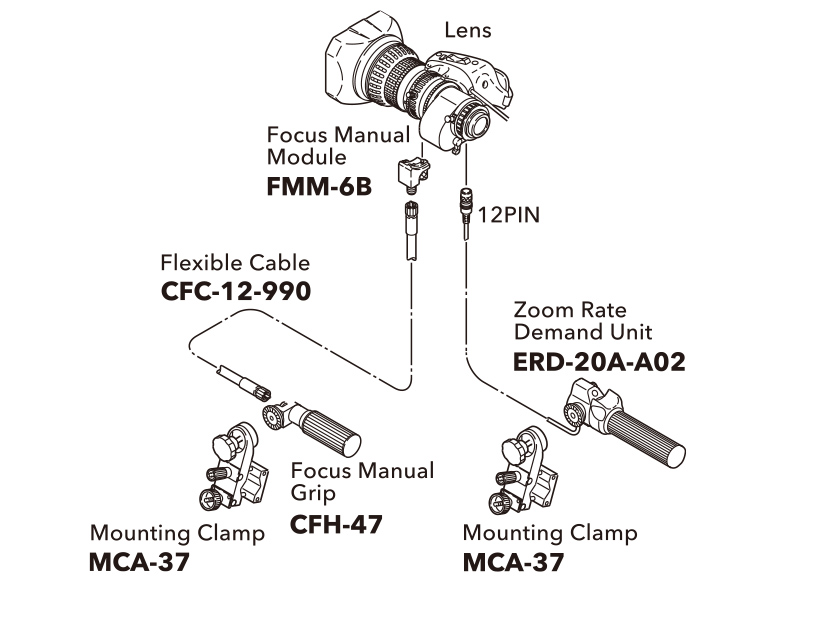

MS-13A
[image] 포커스 수동 모듈과 포커스 수동 그립 및 줌 비율 조정 장치에 연결된 렌즈 도식

RM/ZM,  표준

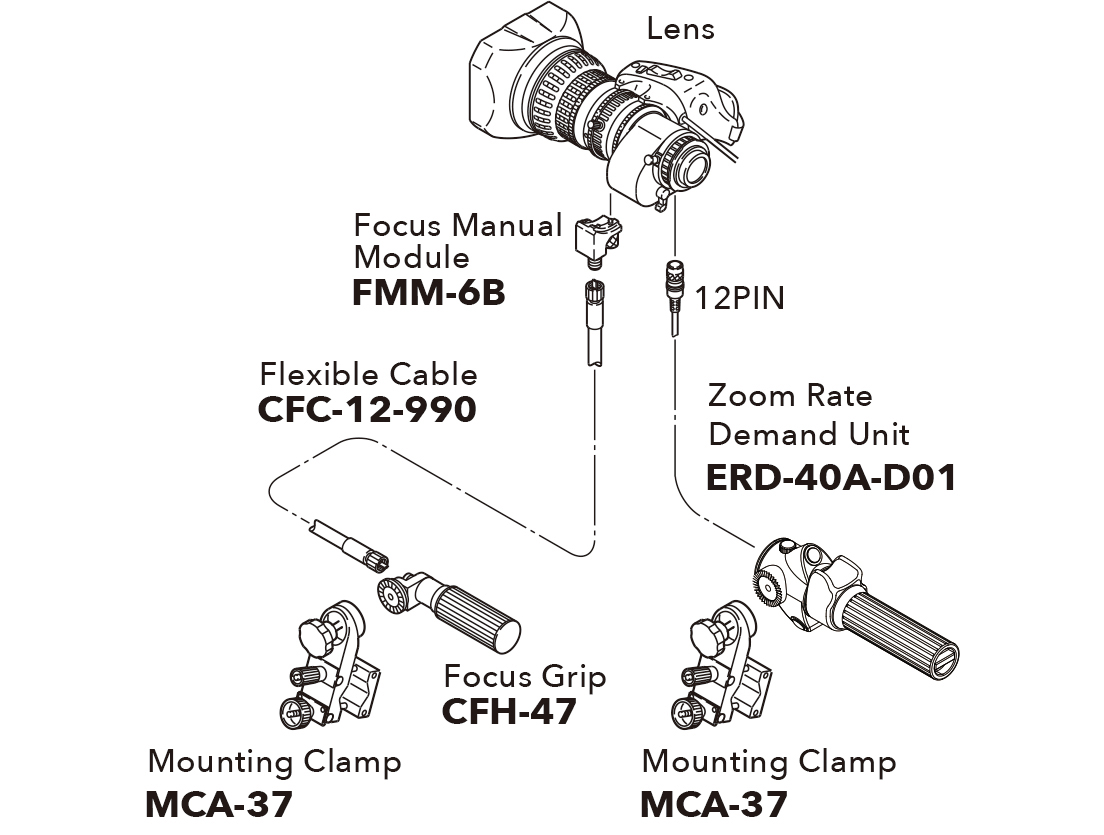

MS-15D
[image] 포커스 수동 모듈과 포커스 그립 및 줌 비율 조정 장치에 연결된 렌즈 도식

RM/ZM, DIGIPOWER

제어 액세서리 호환성(프리미어 시리즈, 셀렉트 시리즈 및 방송 렌즈)

  설명 모델명 RM RD/ZD
초점 수동 초점 그립 CFH-47
장착 클램프 MCA-37
연성 케이블 CFC-12-990
수동 초점 모듈 FMM-6B
  FMM-3D(46x 시리즈, 42x 시리즈용)
  FMM-9(UA22x8용)
서보 디지털 초점 위치 조정 장치 EPD-41A-D01 / D02
장착 클램프 MCA-37
초점 위치 조정 장치 EPD-21A-A01 / A02
장착 클램프 MCA-7
초점 서보 위치 모듈 FSP-13G *1
디지털 샷 박스 ESB-6C-E12B
장착 클램프 MCA-06BC
서보 디지털 줌 비율 조정 장치 ERD-40A-D01
장착 클램프 MCA-37
줌 비율 조정 장치 ERD-20A-A02
장착 클램프 MCA-7
기타 VTR 제어 장치 VRS-20
반환 제어 장치 EXT-30
렌즈 지지대 ALH-127A-01A(46x 시리즈용, 42x 시리즈용)
외부 OS-TECH 어댑터 TS-P58A(HA14,HA18,HA22,HA23,HA25,HA42)
OS-TECH 제어 장치 EA-12A-03BA
초점 위치용 연장 케이블
조정 장치/줌 비율 조정 장치
ECE-1000(1m) / -2000(2m) / -3000(3m)
       -4000(4m) / -5000(5m) / -10000(10m)*2
렌즈⇔PC 연결 케이블 SA-206D-005 / SA-206A-005*3
2x 익스텐더 교환 장치(모터 드라이브) ECU-2C
ECU 어댑터(UA22x용)  ECU-1AD
ECU 어댑터(UA13x용)  ECU-2AD



  •
  •
  •
  •
  •
  • *1 EPD-21-A01/A02와만 사용할 수 있습니다
  • *2 긴 케이블도 사용할 수 있습니다
  • *3 SA-206A-005는 HA25x, HA42x를 위해 특별히 설계되었습니다
  •
  •
  •
  •
  •

디지털  줌 조정

ERD-40A-D01

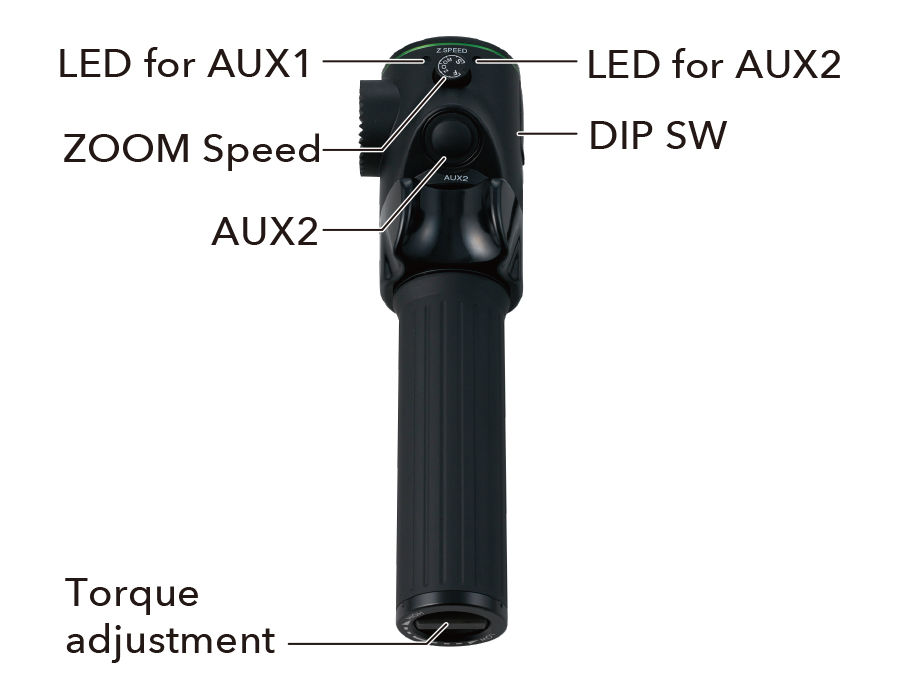

[photo] 디지털 줌 조정, 보조용 LED 및 토크 조정

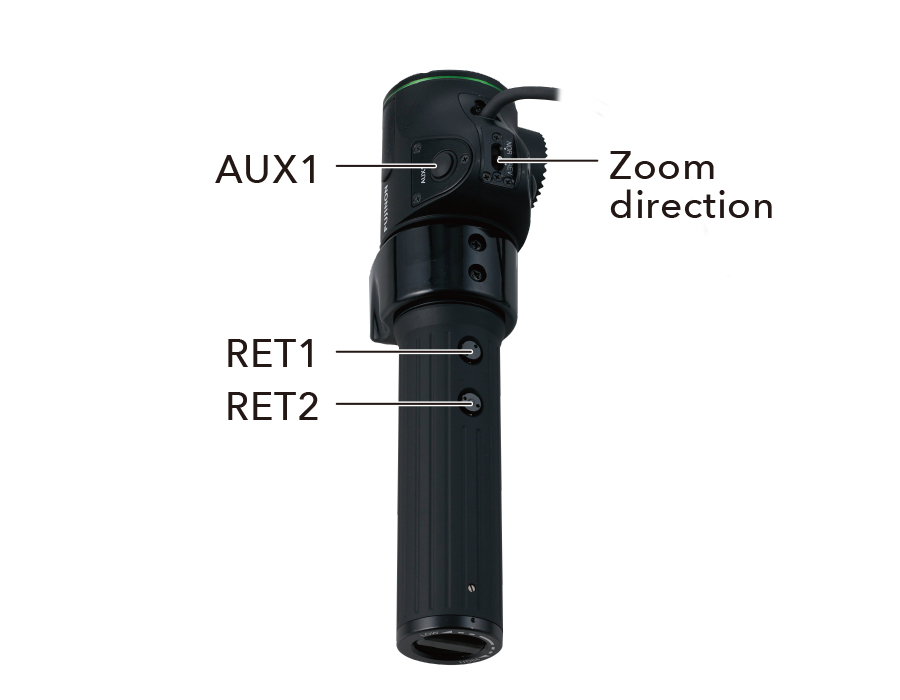

[photo] 디지털 줌 조정, 보조 1 및 RET 1 & 2
   DIP 번호 기능
AUX1 1-1 OIS(대체)
1-2 줌 사전 설정
1-3 Z+F 사전 설정
1-4 EXT
1-5 INCOM(ENG)
1-6 INCOM(PD)
줌 모드
스위치
1-7 Z 곡선 선택
1-8 Z 곡선 선택
RET2/AUX 선택 2-1 RET2 ⇔ AUX2
RET1  2-2 켜기/끄기
RET2 2-3 켜기/끄기
AUX2 2-4 VTR(녹화)
2-5 EXT
2-6 INCOM(ENG)
2-7 INCOM(PD)
2-8 OIS(대체)

디지털 포커스 조정

EPD-41A-D01/ D02

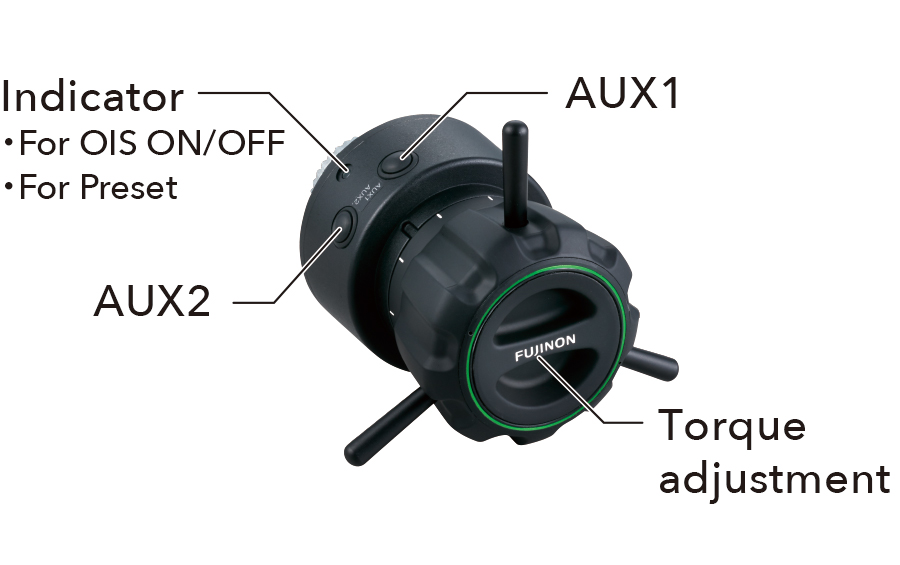

[photo] 디지털 초점 조정 표시등, 보조 1 & 2, 토크 조정

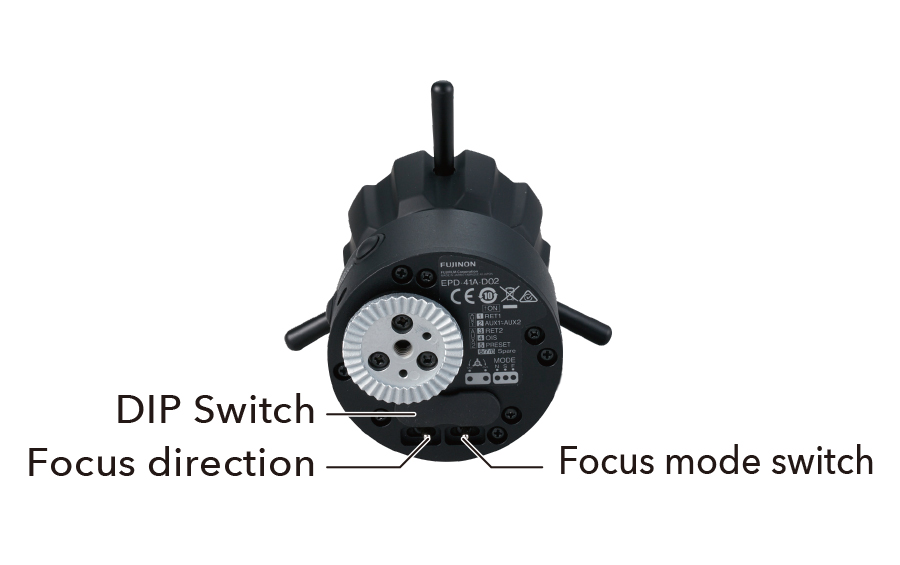

[photo] 디지털 초점 조정 DIP 스위치, 초점 방향 및 초점 모드 스위치
  DIP 번호 기능
AUX1 1 RET1
2 AUX1 ⇔ AUX2
AUX2 3 RET2
4 OIS
5 사전 설정

eXceed 시리즈 시스템 구성

MS-01

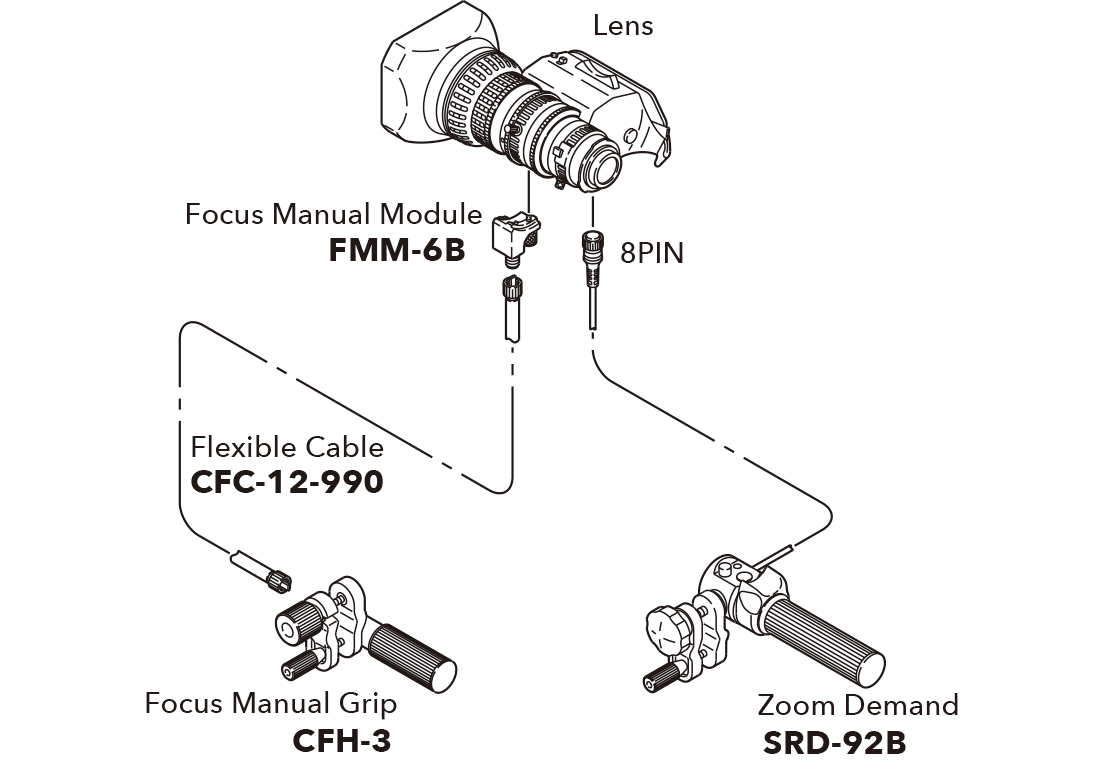

[image] 포커스 수동 모듈과 포커스 수동 그립 및 줌 비율 조정 장치에 연결된 렌즈 도식

RM

SS-01

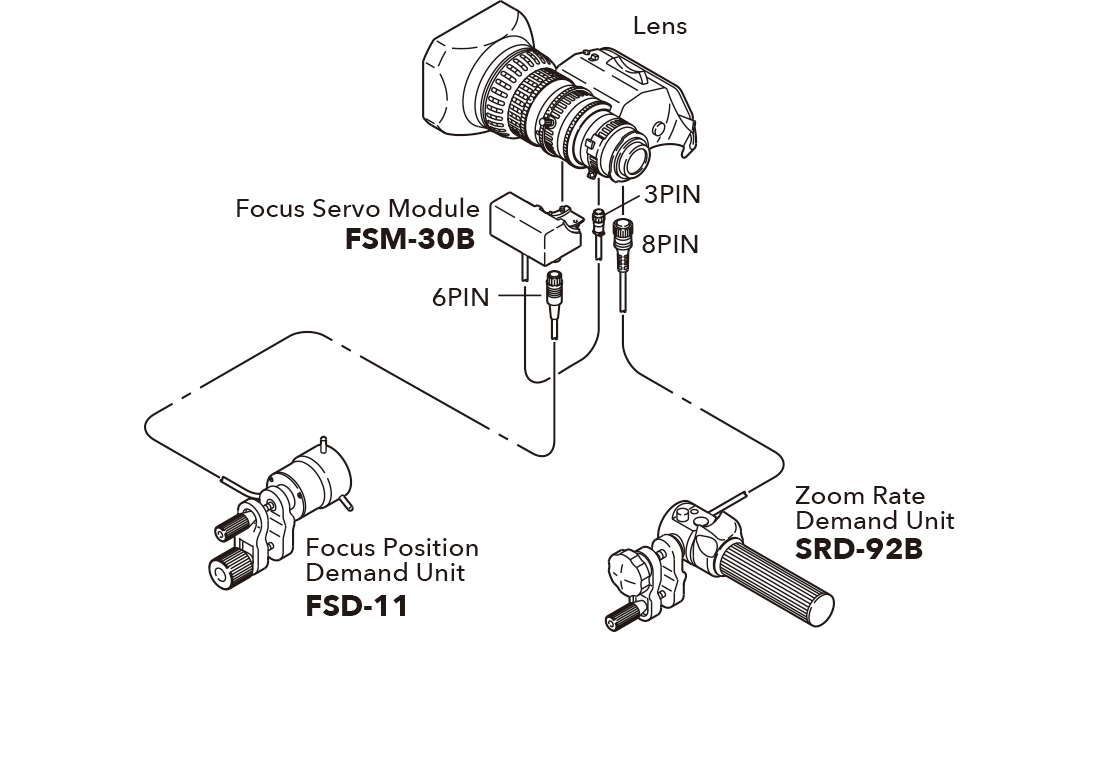

[image] 포커스 서보 모듈, 포커스 위치 조정 장치 및 줌 비율 조정 장치에 연결된 렌즈 도식

RM

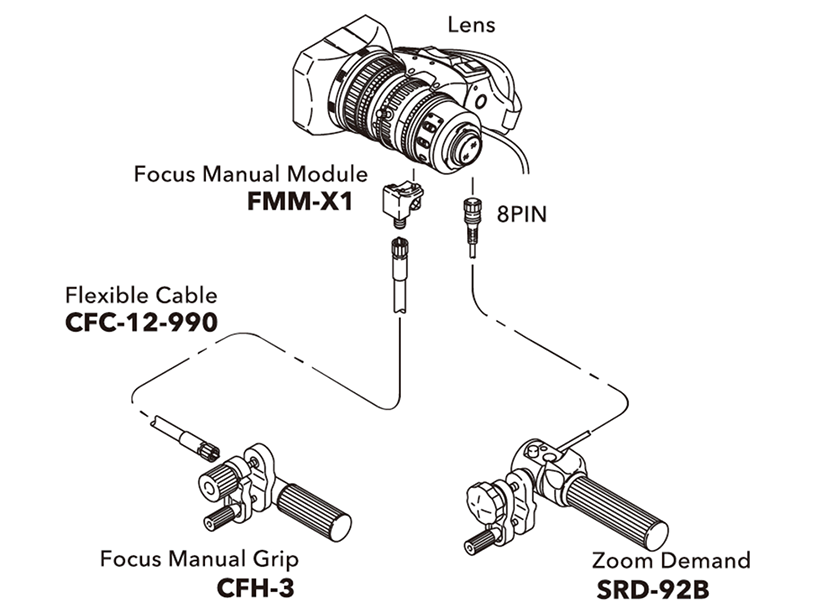

MS-X1

[image] 포커스 수동 모듈과 포커스 수동 그립 및 줌 비율 조정 장치에 연결된 렌즈 도식

XA16x8용

제어 액세서리 호환성

  설명 모델명

RM

표준
초점 수동 초점 그립 CFH-3
연성 케이블  CFC-12-990
수동 초점 모듈  FMM-6B
  FMM-X1(XA 16x8용)
서보 초점 서보 모듈 FSM-30B
초점 위치 조정 장치 FSD-11
서보 줌 비율 조정 장치 SRD-92B
기타 VTR 제어 장치  VRS-2
초점 서보 조정 장치용 연장 케이블  ECA-1000(1m) / -5000(5m) / -10000(10m)*4
줌 비율 조정 장치용 연장 케이블 ECC-1000(1m) / -5000(5m) / -10000(10m)*4
12PIN 렌즈 케이블용  ECE-R22



  • *4 긴 케이블도 사용할 수 있습니다.
