압력 측정 필름

Prescale

NEW

이것은 압력을 측정할 수 있는 필름입니다.
과거에 육안으로 관찰할 수 없었던 압력 및 압력 분포를 이제 쉽게 확인할 수 있습니다.

Prescale을 사용하면 압력 분포갑과 분포범위를 쉽게 측정할 수 있습니다. 후지필름의 고급 박막 코팅 기술을 활용하여 제작된 필름의 전체 압력 검사 센서를 통해 전체 표면의 압력 분포를 한 눈에 확인할 수 있습니다. 압력이 가해지면 색상이 빨간색으로 나타나고, 압력의 양에 따라 색의 밀도가 달라집니다. 넓은 압력 범위(0.006~300MPa)를 커버하기 위해 당사는 9가지 타입의 Prescale을 제공합니다.

Prescale Sheet를 사용하면 압력 측정에 쉽게 활용할 수 있습니다.

Prescale Sheets는 사용하기 쉬운 크기로 미리 절단된 Prescale 필름입니다. 최초 사용자 및 소규모 산업-연구 분야에 추천합니다. 넓은 압력 범위(0.2~300MPa)를 커버하기 위해 당사는 6가지 타입의 Prescale Sheet를 공급합니다.

타이어 압력 측정

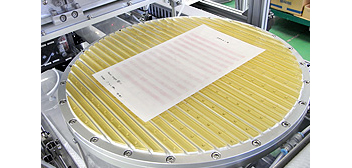

액정 패널에 대한 세정 광택제의 압력 분포 측정

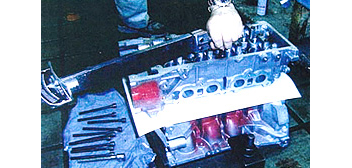

실린더 헤드와 실린더 블록 사이의 압력 측정

제품명/모델

Prescale(투-시트형/모노-시트형)

정밀도

±10% 이하(23°C, 65% RH에서 밀도계로 측정)

권장 온도

20°C에서 35°C까지*1

권장 습도

35% RH ~ 80% RH*2 *3

*1 초극저압(5LW)/극저압(4LW)/초초고압(HHS): 15°C–30°C
*2 초극저압(5LW)/극저압(4LW): 20% RH–75% RH
*3 초고압(HHS): 35% RH–70% RH

<압력값 계산 방법(MPa)>

압력 범위에 따라 사용할 9가지 Prescale 타입과 6가지 Prescale Sheet 타입을 공급합니다.
각 제품은 특정 압력 범위(MPa)에 맞춰 제작됩니다. 고객은 사용 분야의 압력 값을 미리 확인해야 합니다.

1 MPa = 1 N/mm2 ≒ 10.2 kgf/cm2

To obtain the pressure value, you need the mass (kg) or newtons (N), as well as the surface area (mm2 or cm2).
For instance, if 100 kg is applied on a 100 mm2 (1 cm2) surface, the calculation is 100 kgf/cm2.
Divide this value by 10.2. The formula is 100 kgf/cm2 / 10.2 = 9.8 MPa.

the masskgf÷the surface areacm2

Measurable pressure range[MPa] = 9.8 [MPa]1421.37 [PSI]

  • * 제품 코드에서 보이는 W는 투-시트 유형을, S는 모노-시트 유형을 나타냅니다

압력 분포 매핑 시스템을 사용하여 상세한 분석과 데이터를 공유할 수 있습니다.

압력 분포 매핑 시스템 FPD-8010E는 Prescale 및 Prescale Sheet를 사용하여 압력에 의해 생성된 컬러 샘플을 취하고 다양한 분석 방법을 보다 정확하게 수행할 수 있게 지원합니다. 압력을 시각화하고 PC에서 분석을 수행하면 다양한 제품 설계 및 개발부터 생산 장비 개선 및 유지보수 수행까지 다양한 분야에서 활용할 수 있습니다.

제품명/모델

후지필름 PRESSALE용 압력 분포 매핑 시스템 FPD-8010E

구성품

전용 소프트웨어(CD-ROM), 전용 커버, 캘리브레이션 시트, 설치 설명서

주요 기능

압력 분석 / 압력 데이터 출력 기능 / 부분 줌 기능 / 초과 길이 합성 기능

적용 가능한 스캐너

Epson A4 스캐너: Perfection V37/V370 , Perfection V600

시스템 요건

Windows 7, 8, 8.1, 10(32/64비트), CPU 2GHz 이상, 메모리 2GB 이상, 디스크 공간 2GB 이상,
1024 x 768, 60,000색 이상 디스플레이

FPD-8010E의 기능, 사용, 유지보수/수리 서비스 등에 대한 자세한 내용은 "제품 페이지"를 참조하십시오. 이 웹페이지에서 체험판 버전을 다운로드하거나 최신 버전의 제품으로 업데이트할 수도 있습니다.

Prescale에 대한 카달로그 및 기타 응용 정보를 다운로드할 수 있습니다.

  • 카달로그
  • 스마트폰 및 태블릿 컴퓨터 산업용 응용 분야
  • 자동차 산업용 응용 분야
  • 식품 및 제약 산업 응용 분야

또한 용도별 또는 산업별 응용 예제에 대한 기타 정보 및 무료 샘플 문의에 대한 온라인 신청을 받고 있습니다.
