Behuizing voor M-type cartridge (standaardtype gemaakt van roestvrij staal).

Overzicht

Behuizing voor M-type patronen (standaardtype van roestvrij staal)

  • Kan op grote schaal worden gebruikt voor algemene toepassingen.

  • Er is een breed scala aan types beschikbaar.

  • Toepasselijke elementen: M-type cartridge (AS568 222 O-ringtype, SOE: enkelvoudig open uiteinde)

  • * Er zijn verschillende soorten adapters en optionele onderdelen verkrijgbaar.
  • * Aangepaste ontwerp- en productiediensten zijn beschikbaar voor toepassingen die andere dan het type standaardspecificaties vereisen. Neem contact met ons op voor advies over grote woningen en woningen met speciale specificaties.

Specificaties

Belangrijkste specificaties

Drukbestendigheid

0,49 MPa

Hittebestendigheid

Lager dan 100°C

Materiaal

Hoofdtekst: SUS304 roestvrijstaal (voor 3 patronen, voor 6 patronen)
/ SUS316 roestvrijstaal (voor 1 patroon)
Verpakking: siliconen (standaard)

Buitenafmetingen / diameter

Aantal aangebrachte cartridges: 1



Type

FSM1-1 20PA

FSM1-2 20PA

FSM1-3 20PA

A (mm)

431

685

939

B (mm)

365

619

873

C (mm)

φ86,6 (buitendiameter)

D (mm)

120

N-1   ingang

Rc3/4
(20A)

N-2   uitgang

N-3   afvoerleiding

G1/4 (8A)
(Plug met een roulette)

N-4   ontluchting

Drukmeter   mondstuk

-

Aantal patronen
(Gelijk aan 250 mm in lengte)

1

2

3

Bedrijfsgewicht (ongeveer in kg)

3,5

5,5

7,5

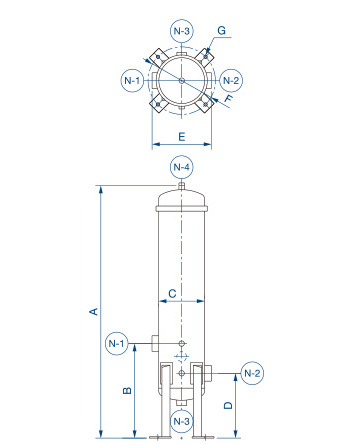

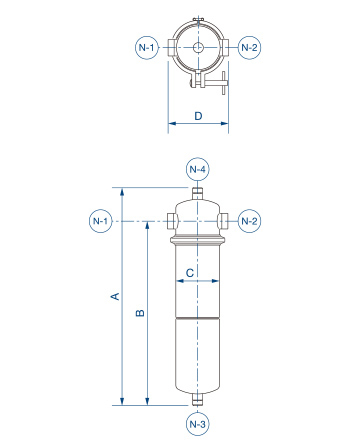

Overzichtstekening

Aantal aangebrachte cartridges: 3



Type

FSM3-2 40PA

FSM3-3 40PA

A (mm)

935

1185

B (mm)

350

350

C (mm)

φ170 (buitendiameter)

D (mm)

240

E (mm)

220

F (mm)

250

G (mm)

4-φ12

N-1   ingang

Rc1-1/2
(40A)

N-2   uitgang

N-3   afvoerleiding

Rc3/4 (20A)

N-4   ontluchting

G1/4 (Plug met een roulette)

Drukmeter   mondstuk

Rp1/4 (8A)

Aantal patronen
(Gelijk aan 250 mm in lengte)

6

9

Bedrijfsgewicht (ongeveer in kg)

28

35

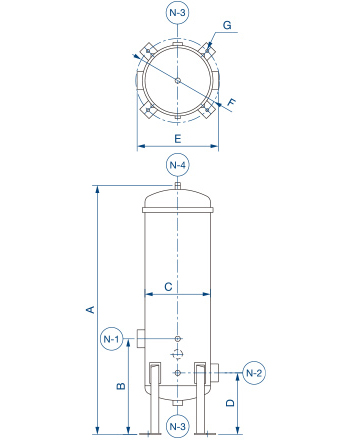

Overzichtstekening

Aantal aangebrachte cartridges: 6



Type

FSM6-2 50PA

FSM6-3 50PA

A (mm)

950

1200

B (mm)

365

365

C (mm)

φ250 (buitendiameter)

D (mm)

235

E (mm)

310

F (mm)

320

G (mm)

4-φ12

N-1   ingang

Rc2
(50A)

N-2   uitgang

N-3   afvoerleiding

Rc3/4 (20A)

N-4   ontluchting

G1/4 (Plug met een roulette)

Drukmeter   mondstuk

Rp1/4 (8A)

Aantal patronen
(Gelijk aan 250 mm in lengte)

12

18

Bedrijfsgewicht (ongeveer in kg)

55

70

Overzichtstekening

  • * Raadpleeg de handleiding bij het product voor meer informatie over de gebruiksmethoden.
  • * De behuizing kan op maat worden gemaakt in termen van vorm en grootte. Neem voor meer informatie contact op met uw verkoopvertegenwoordiger.
  • * Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd voor verbeteringsdoeleinden.
