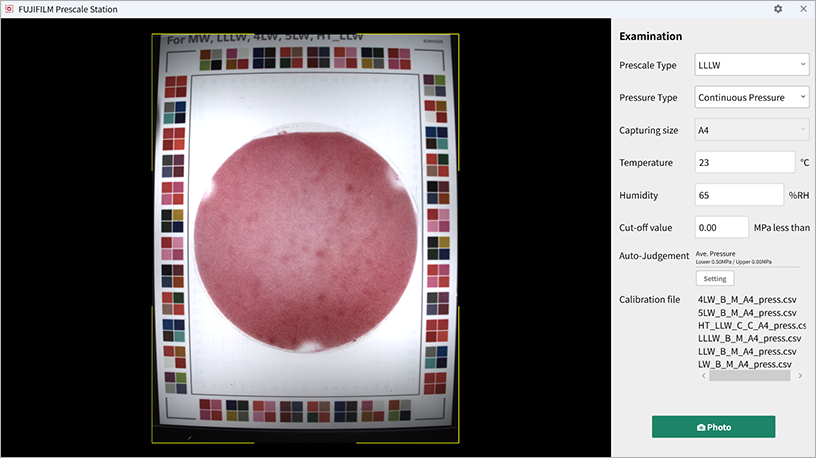

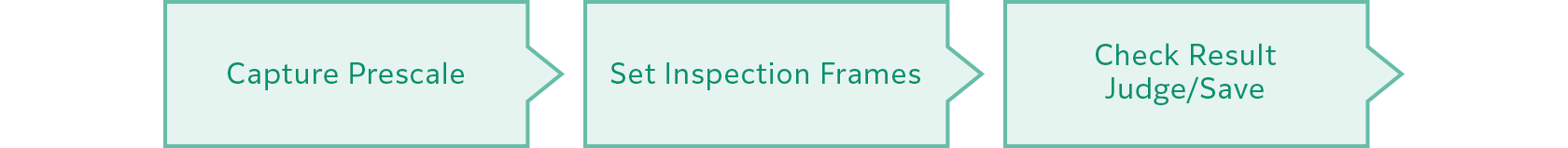

Stel de volgende items in:
- Prescale-type
- Type druk (kortstondige druk / continue druk)
- Afmetingen vastleggen
- Temp.
- Vochtig.
- Ongeldige druk*¹ (optioneel)
- *1 Drukwaarden die lager zijn dan de ingestelde waarde worden ongeldig verklaard.
U kunt het systeem automatische ‘geslaagd/niet geslaagd’-beoordelingen laten uitvoeren en de analyseresultaten laten weergeven door vooraf een drempelwaarde of -bereik in te stellen.
- AAN/UIT: Instelling voor automatische beoordeling.
- De beoordeling luidt „Geslaagd“ als het analyseresultaat binnen de ingestelde waarde/het ingestelde bereik valt.
Druk op de knop ‘Foto’ om de gemaakte foto te bekijken.
Druk op de knop ‘Inspectie’ om Prescale te inspecteren.

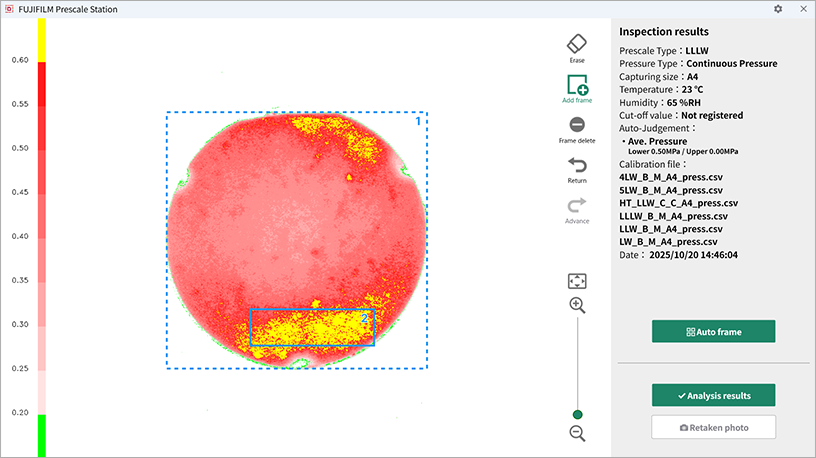

- Inspectiekaders automatisch toevoegen: Druk op de knop „Auto Frame“ om automatisch inspectiekaders in te stellen op gekleurde gebieden van 1 cm2 of groter.
- Vierkante kaders toevoegen: Klik op het pictogram ‘Kader toevoegen’ en sleep de afbeelding om een vierkant inspectiekader toe te voegen.
U kunt het gebied van de vastgelegde afbeelding instellen dat van de inspectie moet worden uitgesloten. Klik op het pictogram ‘Wissen’ en markeer de gebieden die u van de inspectie wilt uitsluiten.

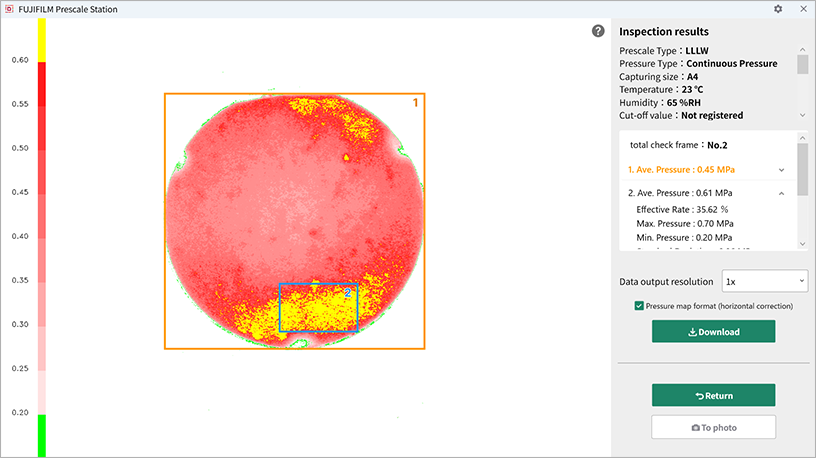

Klik op de knop ‘Resultaat analyseren’ om de inspectieresultaten weer te geven. U kunt de items bekijken door op de pijltjes onder ‘Gemiddelde druk’ te klikken. Ook kunt u de beoordelingsresultaten (geslaagd/niet geslaagd) bekijken.
Klik op de knop ‘Downloaden’ om de meetresultaten, afbeeldingen en drukkaarten te exporteren.
Druk op de knop ‘Naar foto’ om terug te keren naar het leesscherm. De vorige instellingen blijven behouden.
| Artikel | Eenheid | Toelichting |
|---|---|---|
| Gemeten oppervlakte | mm2 | De oppervlakte van het opgegeven gebied en het te bewerken gebied |
| Drukgebied | mm2 | Het gebied waarbinnen kleur wordt geproduceerd |
| Drukefficiëntie | ％ | Het percentage van het gekleurde gebied |
| Effectief tarief | ％ | Het percentage van het gekleurde gebied dat binnen het aanbevolen drukbereik voor de betreffende Prescale valt |
| Gemiddelde druk | MPa | De gemiddelde druk in het gebied waarbinnen kleur wordt geproduceerd |
| Max. druk | MPa | De maximale druk in het gebied waarbinnen kleur ontstaat |
| Min. druk | MPa | De minimale druk in het gebied waarbinnen kleur wordt geproduceerd |
| Gewicht | N | Het gewicht op het gebied waar kleur wordt geproduceerd (berekend op basis van het product van het oppervlak waarop druk wordt uitgeoefend en de gemiddelde druk) |
| SD | De standaardafwijking van de druk | |
| Drukgelijkmatigheid | ％ | Een index die de uniformiteit aangeeft over het gehele gebied waarop kleur wordt geproduceerd |
- Meetresultaten: Informatie die wordt weergegeven op het overzichtscherm (type voorverdeling, druktype, enz.) en analyseresultaten (gemiddelde druk, drukgebied, enz.)
- Afbeeldingen: afbeeldingsbestanden, zoals vastgelegde originele afbeeldingen, analyseafbeeldingen en kleurenbalkafbeeldingen
- Drukkaarten: Geef gegevens weer over de drukwaarde van elke cel. De resolutie van elke cel kan afzonderlijk worden aangepast.
