Meetfilm voor ultraviolet lichtverdeling UVscale
Deze film visualiseert uv-lichtverdeling door kleurdichtheid.

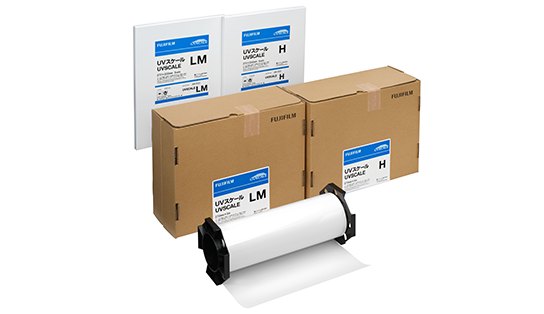

UVSCALE is een film die reageert op uv-licht en van kleur verandert afhankelijk van de hoeveelheid licht waaraan het wordt blootgesteld. Dit maakt het gemakkelijk om de uv-lichtverdeling te zien. Er zijn een roltype en een bladtype, met drie typen voor verschillende hoeveelheden licht.
| Type | Productmaat | Lichtsterkte | Lichtverminderende film | Dikte | |
|---|---|---|---|---|---|
| Type rol (breedte × lengte) |
Type plaat (hoogte × breedte) |
||||
| UVSCALE LM | 270mm×5m | 270mm×200mm （5 vellen） |
Laag(UVSCALE L) | Niet gebruik | 0.1mm |
| Gemiddeld(UVSCALE M) | gebruik | 0.1mm×2 | |||
| UVSCALE H | Hoog(UVSCALE H) | gebruik | 0.1mm×2 | ||
Effectief lichtmeetbereik voor elk type
| Meetbare uv-lamp | Type | Lichtsterkte | Effectief lichtmeetbereik*1（mJ/cm2） |
|---|---|---|---|
| Hogedrukkwiklamp | UVSCALE LM | Laag | 4-200 |
| Gemiddeld | 50-2000 | ||
| UVSCALE H | Hoog | 800-40000 | |
| Metaalhalidelamp | UVSCALE LM | Laag | 6-200 |
| Gemiddeld | 30-1000 | ||
| UVSCALE H | Hoog | 700-20000 | |
| Lagedrukkwiklamp | UVSCALE LM | Laag | 20-3000 |
| UV-ledlamp (365 nm) | UVSCALE LM | Laag | 200-6000 |
| Gemiddeld | 300-7000 | ||
| UVSCALE H | Hoog | 5000-100000 |
- * Van toepassing op golflengtes in het bereik van 200 tot 420 nm
- * Dit garandeert niet de absolute waarden van uv-licht.
- * 1 De hierboven vermelde meetbereiken gelden bij gebruik van FUD-7010E. Het lichtbereik dat visueel kan worden gecontroleerd is de dichtheid van standaard kleurmonsters (0,30 tot 0,75).
Analysesysteem voor uv-lichtdistributie FUD-7010J
Beheer door kleuren om te zetten in numerieke waarden met analysesystemen.
In dit systeem wordt exclusieve analysesoftware gebruikt samen met een speciale scanner. Het systeem maakt het mogelijk om de kleur van uv-schalen te scannen, om te zetten in waarden voor uv-licht, de verdeling van hoeveelheid uv-licht te analyseren en ze op te slaan.
De scheidingsnauwkeurigheid van de dichtheid kan worden verbeterd, zodat ook secties die niet visueel kunnen worden beoordeeld kunnen worden geanalyseerd. Het beheren van numerieke data kan de volgende voordelen hebben: interne inspectienormen kunnen worden ingesteld. Analyseresultaten kunnen worden gedeeld. Het digitaliseren van gegevens maakt het mogelijk om deze te vergelijken met eerdere gegevens.
- Productnaam/model
FUJIFILM UV-LICHTVERDELING-MAPPINGSYSTEEM voor UVSCALE
FUD-7010E Ver. 1.3- Componenten
Exclusieve software (cd-rom), speciale kap, kalibratieblad
- Belangrijkste functies
Analyseren van UVSCALE-beelden (meten van de hoeveelheid accumulatief licht, weergeven van de verdeling van de hoeveelheid licht, opslaan van gegevens, CSV-export van gegevens)
- Meetbare uv-lamp
Hogedruk kwiklamp, metaalhalidelamp, lagedruk kwiklamp, UV-LED (365 nm)
- Geschikte scanner
Epson A4 Scanner: Perfection V37/V370 , Perfection V60
- Resolutie
0,125 mm (200dpi), 0,032 mm (800dpi)
- Systeemvereisten
Windows 7, 8, 8.1, 10 (32/64 bit), CPU 2 GHz of hoger, geheugen 2 GB of meer, schijfruimte 2 GB of meer,
Display 1024 x 768 60.000 kleuren of meer
Zie de "Productpagina" voor gedetailleerde informatie over functionaliteit, gebruik, onderhoud/reparatieservice, enz. van FUD-7010E. U kunt ook proefversies downloaden en vanaf deze webpagina bijwerken naar de nieuwste versie van de producten.
