Información general
-
Listo para usar en sustratos LCD más grandes
-
Un filtro de cartucho de EPP con un caudal ultra alto que supera el de los cartuchos convencionales
-
Más adecuado para sustratos LCD grandes de Gen 8 a Gen 10
Características
Caudal ultra alto
El cartucho ha logrado un caudal ultra alto aumentando el área de membrana dentro del cartucho, al mismo tiempo que emplea una estructura que optimiza las capacidades de filtración.
Excelente clarificación y filtración
El material denso no tejido ofrece una clarificación y filtración fiables.
Excelente prefiltración
El cartucho retiene las partículas de forma fiable y demuestra completamente las funciones de prefiltración del filtro de membrana. Es muy eficaz para prolongar la vida útil de los sistemas de filtración.
Excelente resistencia química
Dado que el polipropileno se usa para todos los materiales del cartucho, éste se puede usar con ácidos, álcalis y varios tipos de disolventes orgánicos.
Principales aplicaciones
-
Para prefiltración, clarificación y filtración en procesos húmedos para grandes sustratos LCD
-
Para prefiltración, clarificación y filtración donde se requiere un caudal alto para varios tipos de productos químicos y reactivos ácidos y alcalinos
Especificaciones
Tabla de características de rendimiento
|
Elemento |
Unidad |
Tipo de producto |
||||
|---|---|---|---|---|---|---|
|
PPE025 |
PPE045 |
PPE100 |
PPE200 |
|||
|

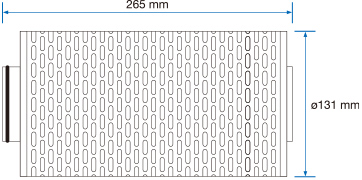

Tamaño |
Longitud |
mm |
265 |
|||
|
Diámetro exterior |
mm |
131 |
||||
|
Presión diferencial máxima |
25 °C |
MPa |
0,34 (presión positiva) |
|||
|
Área de PH que se va a usar |
|
1 - 14*1 |
||||
- *1 En el caso de usar el cartucho para la filtración de fluidos químicos, la evaluación previa debe llevarse a cabo en las condiciones de uso previstas.
Material
|
Nombre de la pieza |
Material |
|---|---|
|
Tejido no tejido |
Polipropileno |
|
Material de apoyo |
Polipropileno |
|
Carcasa |
Polipropileno |
|
Junta tórica |
EPDM (estándar) |
Tamaño de la junta tórica: JIS-P65 (AS568-334 o equivalente)
Ejemplo de eficiencia de retención
Unidad: %
|
Número de pieza |
Grado de retención |
Tamaño de partícula (μm) |
|||
|---|---|---|---|---|---|
|
3.0 |
5.0 |
10.0 |
30.0 |
||
|
PPECJM025 |
2.5 |
99 |
- |
- |
- |
|
PPECJM045 |
4,5 |
- |
99 |
- |
- |
|
PPECJM100 |
10 |
- |
- |
99 |
- |
|
PPECJM200 |
20 |
- |
- |
- |
99 |
Condiciones de medición (025 045)
Partícula de prueba: Polvo fino de prueba ISO Prueba de turbidez del fluido: 10 ppm Caudal: 11,3 l/min
Condiciones de medición (100 200)
Partícula de prueba: Polvo de prueba medio ISO Prueba de turbidez del fluido: 10 ppm Caudal: 11,3 l/min
Caudal inicial y pérdida de presión inicial (por tamaño de poro)
Nombre abreviado del producto
Productos relacionados
Los siguientes 2 tipos de carcasas permiten que los filtros de caudal extraordinariamente alto demuestren plenamente su rendimiento.
- FPSUX TE1 (fabricado en polipropileno)
- FS6LJM 1-1 50 FET 1 (fabricado en acero inoxidable)
- * Para obtener más información sobre los métodos de uso, consulte el manual de instrucciones que se suministra con el producto.
- * El producto puede fabricarse bajo pedido, dependiendo de la forma y/o tamaño. Para obtener más información, póngase en contacto con su agente de ventas.
- * Las especificaciones están sujetas a cambios con fines de mejora sin previo aviso.
