Cartucho PSE05

NEW

El grado de 0,05 μm se ha añadido a la gama de cartuchos PSE que se han recibido favorablemente debido a su alto caudal y alto rendimiento de retención.

Información general

Listo para usar bajo pautas de diseño que responden a la miniaturización.

El grado de eliminación de partículas para una operación de una sola pasada es de 0,05 μm.
El caudal se reduce solo un 15 % en comparación con los cartuchos de 0,1 μm producidos actualmente.
El cartucho es del mismo tamaño que los cartuchos anteriores (diámetro: 70mm por lo que no es necesario sustituir la carcasa.

Características

Excelente rendimiento de retención

La capa interior densa peculiar a la membrana PSE garantiza que incluso las partículas de 0,05 μm se retengan de forma fiable.

Caudal alto

La velocidad de flujo se reduce solo alrededor del 15 % en comparación con los cartuchos convencionales de una sola etapa (1 etapa) de 0,1 µm.

Larga vida útil

La estructura peculiar de la membrana PSE ofrece una larga vida útil.

Principales aplicaciones

Dado que el cartucho emplea la membrana PSE que ha recibido una reputación favorable, es más adecuado para las siguientes líneas que requieren la eliminación de partículas ultrafinas.

  • Filtración de agua purificada para equipos de limpieza en el proceso de fabricación de obleas de 300 mm

  • Filtración de productos químicos para equipos de limpieza en el proceso de fabricación de obleas de 300 mm

  • Filtración de fluidos de revestimiento, reveladores, etc.

Especificaciones

Tabla de características de rendimiento

Elemento

Unidad

Rendimiento

Observaciones

Tamaño del poro

µm

0.05



Tamaño

Longitud

mm

264

*1

Diámetro exterior

mm

70



Presión diferencial máxima

25 °C

MPa

0,54 (presión positiva)



25 °C

MPa

0,34 (presión negativa)



Resistencia al calor

90 °C

*2

Intervalo de pH aplicable



1 - 14

*3

  • *1 Póngase en contacto con nosotros si necesita dimensiones detalladas.
  • *2 Temperatura de funcionamiento continuo
  • *3 En el caso de usar el cartucho para la filtración de fluidos químicos, la evaluación previa debe llevarse a cabo en las condiciones de uso previstas.

Material

Nombre de la pieza

Material

Protector

Polipropileno

Núcleo central

Polipropileno

Soporte

Polipropileno

Filtro de membrana

Polisulfona (membrana asimétrica)

Junta tórica

EPDM (silicio, Viton)

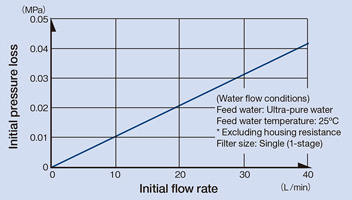

Caudal inicial y pérdida de presión inicial

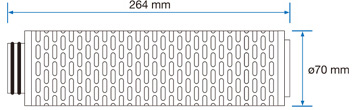

Tamaño (unidad: mm)

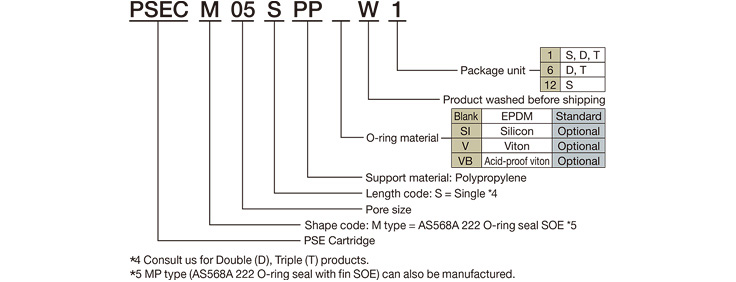

Nombre abreviado del producto



Tamaño del poro

Tipo M

Tipo MP

Unidad del paquete

1

PSECM05SPPW1

PSECMP05SPPW1

12

PSECM05SPPW12

PSECMP05SPPW12
