Objetivos zoom

NEW

Ampliador x2 integrado para duplicar al instante la longitud focal

El objetivo lleva un ampliador óptico incorporado, que duplica instantáneamente la longitud focal con solo pulsar un botón (2000 mm para la serie D60x16.7SR4 y 1500 mm para la serie D60x12.5R3DE).  A diferencia de un ampliador externo, el diseño integrado implica que la posición del enfoque no sufra ningún cambio al activar el ampliador.

Función óptica antivibración “OS-TECH”

Los objetivos con longitudes focales largas tienen un ángulo de visión estrecho en su extremo de teleobjetivo.  Los movimientos de la cámara debidos al viento o a la altura de la posición de instalación provocan que la imagen esté borrosa, impidiendo la buena visualización del objeto.  Para minimizar en todo lo posible la borrosidad de la imagen en tales condiciones y lograr una visualización estable y clara, los objetivos para CCTV de Fujinon llevan la función óptica antivibración original de Fujifilm, denominada OS-TECH.  Un sensor giroscópico dentro del objetivo detecta la intensidad de las vibraciones y transfiere los datos al microordenador del objetivo, que usa un programa de software para calcular el grado de corrección necesaria y desplazar el grupo de lentes correctoras a fin de controlar la trepidación de la imagen.  El hecho de que la corrección se realice ópticamente mediante componentes del objetivo conlleva que la función sea inmediata, generando un efecto antivibración de extremo a extremo en la pantalla Full-HD.  Durante la fase de desarrollo se tuvieron en cuenta muy especialmente la durabilidad y la fiabilidad, motivo por el cual se han empleado rodamientos de alta fiabilidad para los componentes antivibración.

Mecanismo de corrección de temperaturas, que subsana automáticamente el desenfoque causado por las temperaturas

Los sistemas de cámaras de seguridad funcionan a menudo en condiciones meteorológicas adversas.  Las fluctuaciones significativas de temperatura podrían desplazar el plano focal, lo que daría lugar a un enfoque impreciso.  En tales condiciones, el mecanismo de corrección de temperaturas usa los datos del sensor de temperatura del objetivo y desplaza los componentes del objetivo a las posiciones óptimas para mantener el plano focal constante, ofreciendo así unas prestaciones de enfoque estables incluso en entornos con grandes fluctuaciones de temperatura.

Torreta integrada en el objetivo, con tres tipos diferentes de filtros activables con un solo comando

Dos filtros ND reducen la cantidad de luz en condiciones de excesiva luminosidad para lograr una luz óptima

Cuando la luz solar intensa impide seleccionar un valor de paso f deseable, se puede usar el filtro de densidad neutra (ND) para reducir la cantidad de luz. La disminución de resolución causada por la menor abertura del diafragma queda mínimizada.  La serie de objetivos D60x16.7 cuenta con dos filtros ND, con densidades de 1/8 y 1/64.

Filtro de corte de la luz visible

En condiciones de mala visibilidad con niebla, lluvia, etc., este filtro bloquea la luz visible que se dispersa en el aire para capturar imágenes claras con luz infrarroja cercana.

Objetivos para día y noche: imágenes nítidas con mínimo desplazamiento de enfoque al pasar de luz diurna a nocturna

Las cámaras de seguridad capturan imágenes con luz visible durante el día y usan un proyector de luz infrarroja cercana desde el anochecer y durante la noche.  El uso de luz con diferentes longitudes de onda provoca un desplazamiento en el lugar de formación de la imagen, originando imágenes borrosas.

Los objetivos para día y noche de Fujinon poseen elementos de cristal óptico especiales (elementos de cristal super-ED y ED) para garantizar que la imagen se forme constantemente en el mismo plano, independientemente del cambio de fuente de luz, asegurando así la nitidez.

Uso de cristal super-ED (dispersión ultra baja) con un nivel avanzado de corrección de la aberración cromática

Los objetivos con zoom que cubren distancias focales amplias inevitablemente sufren “aberración cromática”, es decir, distorsiones del color en las imágenes.  El cristal super-ED cumple la función de controlar esta aberración cromática.  Su fabricación es exigente, ya que requiere usar un material de cristal fino.  Sin embargo, gracias a la sobresaliente tecnología óptica de Fujifilm, la serie D60x16.7SR4 lleva dos elementos de cristal super-ED de gran tamaño para lograr una calidad de imagen avanzada.

Distancia focal de la pletina ajustable para cada cámara

La distancia focal de la pletina debe ajustarse para cada cámara y objetivo con el fin de hacer coincidir con precisión el punto focal entre la cámara y su objetivo.  Las series FD32x12.5 y FH32x15.6 permiten a los usuarios ajustar de forma fácil y precisa la distancia focal de la pletina en el objetivo, usando para ello llaves hexagonales de uso común.

Filtro de corte de la luz visible, que elimina la neblina de las imágenes con poca visibilidad por la elevada humedad del aire

En condiciones de mala visibilidad con niebla, lluvia, etc., este filtro bloquea la luz visible para capturar imágenes claras solo con luz infrarroja cercana lineal.

¿Cómo elimina la neblina el filtro de corte de la luz visible?

La luz visible con longitudes de onda cortas tiende a la dispersión en presencia de partículas atmosféricas.  Sin embargo, la luz infrarroja cercana con longitudes de onda más largas tiene la característica de penetrar el aire más fácilmente para llegar al objeto.  Este filtro bloquea la luz visible que causa ruido en el vídeo, dejando pasar la luz infrarroja cercana para obtener imágenes nítidas.

Instalación más cómoda

Estos objetivos tienen una altura aproximadamente un 20 % inferior en comparación con modelos anteriores, lo que favorece su compatibilidad con un mayor número de cajas de protección para cámaras de seguridad.

Para una mayor estabilidad en la instalación sobre una plataforma de cámara de seguridad, los objetivos tienen un total de ocho entradas: una para enroscar un trípode normal y siete entradas M5 en la base.

Compatibilidad con varias interfaces

Los objetivos poseen terminales de interfaz analógica y en serie (RS232C) para mayor comodidad del usuario.  Admiten los protocolos Pelco-D y C10 (el sistema de control de objetivos propio de Fujifilm).

  • Consulte para más detalles el diagrama de cableado de cada objetivo.

La gama

Serie D60x16.7SR4

NEW

Un modelo compacto y ligero con zoom de 60x, función óptica antivibración*1, autofoco*2 y compatibilidad con cámaras Full-HD

Objetivo con zoom de 60x para cámara de seguridad, equipado con la primera función óptica antivibración del mundo y compatible con cámaras Full-HD.

Puede montarse en cámaras Full-HD y destaca por su cuerpo compacto y ligero, a pesar de que su rango de longitud focal alcanza los 1000 mm.

Este objetivo posibilita un sistema de seguridad compacto y de largo alcance, ideal para la videovigilancia de lugares remotos como puertos, aeropuertos o fronteras nacionales, y también para el control de presas, ríos, etc. con la finalidad de prevenir desastres.

  • *1 En D60x16.7SR4FE-ZP1C
  • *2 En D60x16.7SR4DE-ZP1A y D60x16.7SR4FE-ZP1C
  D60x16.7SR4DE-V21 D60x16.7SR4DE-V23S D60x16.7SR4DE-ZP1A (AF) D60x16.7SR4FE-ZP1C
 (AF + óptica antivibración)
Tamaño del sensor (máx.) 1/1,8”
Longitud focal (mm) 16,7 - 1000
33,4 - 2000
Ratio de zoom 60x
Ampliador   2x
Montura   Montura C
Rango de diafragma f/3.5-f/16
f/7.0-f/32
Abertura relativa máxima (W/T) 1:3.5 / 1:8.8
Distancia de enfoque mínima (m) 5
Filtro ND 1/5, 1/64
Corte de la luz visible
AF - ✔ (Aplicable para cámaras analógicas)
Función óptica antivibración -
Interfaz de control del objetivo Analógica En serie
Control del objetivo Zoom Velocidad  Velocidad + posición
Enfoque Velocidad  Velocidad + posición
Diafragma Automático (CC) + velocidad Automático (CC) + posición
Salida de posición Zoom
Enfoque
Diafragma -
Día y noche
Mecanismo de corrección de la temperatura
Ajuste del eje óptico  - -
Placa inferior reforzada - -
Distancia focal trasera (en aire) (mm) 24,85
Longitud focal de la pletina (mm) 17,526
Posición de la pupila de salida (desde el plano de la imagen) (mm) -448,8
-85,23
Tamaño (al x an x lo) (mm) 137 x 154 x 377
Peso (kg) 6,5 6,7 6,5 7,1
Rosca para filtro (mm) M112 x 0,75 mm
Temperatura de funcionamiento 0 °C - +50 °C
  • *1 Para más información sobre la conexión remota con el diafragma.

D60x12.5R3DE-V41

NEW

Objetivo zoom de 60x y resolución típica para día/noche

Ampliador 2x integrado
Potenciómetro para zoom y enfoque

Tamaño del sensor (máx.) 1/2”
Longitud focal (mm) 12,5 - 750
25 - 1500
Ratio de zoom 60x
Ampliador 2x
Montura Montura C
Intervalo de diafragma f/3.8 - t/3000 (equiv. a f/3000)
f/7.6 - t/3000 (equiv. a f/3000)
Abertura relativa máxima (W/T) 1:3.8 / 1:7.1
Distancia de enfoque mínima (m) 5
Filtro ND
Corte R
Interfaz de control del objetivo Analógica
Control del objetivo Zoom Velocidad
Enfoque Velocidad
Diafragma Automático (vídeo) + posición
Salida de posición Zoom
Enfoque
Diafragma -
Día y noche
Distancia focal trasera (en aire) (mm) 53,23
Longitud focal de la pletina (mm) 17,526
Posición de la pupila de salida
(desde el plano de la imagen) (mm)
-77
-38

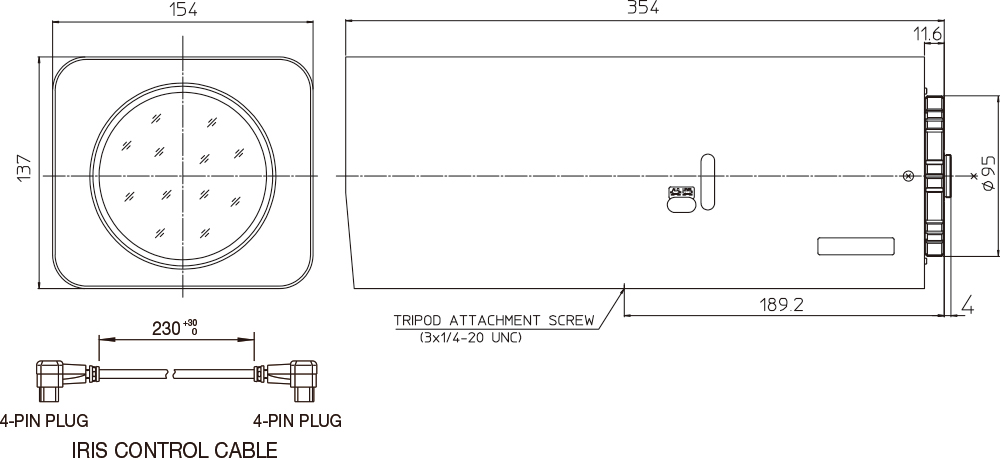

Tamaño (al x an x lo) (mm) 137 x 154 x 354
Peso (kg) 5,1
Rosca para filtro (mm) M107 x 1 mm
Temperatura de funcionamiento -10 °C - +50 °C
  • *1 El diafragma se cierra automáticamente al apagar la cámara.
  • *2 Para más información sobre la conexión remota con el diafragma.

FD32x12.5SR4A-CV1 / FH32x15.6SR4A-CV1

NEW

Objetivos zoom y rango focal amplio, compatibles con sensores grandes de 1/1.8 de pulgada (FD32x12.5) y de 2/3 de pulgada (FH32x15.6) para ofrecer una resolución Full-HD.

Tienen una altura aproximadamente un 20 % inferior en comparación con modelos anteriores, lo que favorece que puedan usarse con gran número de cajas de protección para cámaras de seguridad.

  FD32x12.5SR4A-CV1 FH32x15.6SR4A-CV1
Tamaño del sensor (máx.) 1/1.8” 2/3”
Longitud focal (mm) 12,5 - 400 15,6 - 500
Ratio de zoom 32x
Montura Montura C
Intervalo de diafragma f/3.1-f/16 f/3.9-f/16
Abertura relativa máxima (W/T) 1:3.1 / 1:5.2 1:3.9 / 1:6.5
Distancia de enfoque mínima (m) 3
Filtro Corte de la luz visible
Interfaz de control del objetivo En serie + analógica
Control del objetivo Zoom Velocidad
Enfoque Velocidad
Diafragma Automático (vídeo) + posición / automático (CC)
Salida de posición Zoom
Enfoque
Diafragma -
Día y noche
Ajuste del eje óptico  Opción (AA-1)
Placa inferior reforzada
Distancia focal trasera (en aire) (mm) 22,3 9,3
Longitud focal de la pletina 17,526
Posición de la pupila de salida (desde el plano de la imagen) (mm) -99 -52
Tamaño (al x an x lo) (mm) 108 x 114 x 251 (máx. 258) 108 x 114 x 256 (máx. 263)
Peso (kg) 2,8 2,9
Rosca para filtro (mm) M82 x 0,75 mm
Temperatura de funcionamiento -10 °C - +50 °C
