左側面最上部カバー[D]での紙詰まりを取り除きたい

コンテンツID(0320)

概要

用紙が詰まると、機械が停止してアラームが鳴ります。詰まった用紙の破損を避けるため、まずは、操作パネルのディスプレイに表示されたメッセージに従ってください。

操作パネルに左側面最上部カバーでの紙詰まりを示すメッセージが表示されたら、次の手順に従って、詰まった用紙を取り除いてください。

注意

機械内部に詰まった用紙や紙片は無理に取り除かないでください。特に定着部やローラー部に用紙が巻き付いているときは無理に取らないでください。ケガややけどの原因となるおそれがあります。ただちに電源スイッチを切り、弊社のカストマーコンタクトセンターまたは販売店にご連絡ください。

注記
  • 紙詰まりが発生したとき、紙詰まり位置を確認しないで用紙トレイを引き出すと、用紙が破れて機械の中に紙片が残ってしまうことがあります。故障の原因になるので、紙詰まりの位置を確認してから、処置をしてください。
  • 紙片が本体内に残っていると、紙詰まりの表示は消えません。
  • 紙詰まりの処置をするときは、本体の電源を入れたままの状態にしておいてください。電源を切ると、本機のメモリー上に蓄えられた情報が消去されます。
  • 本体内部の部品には触れないでください。印字不良の原因になります。
  • 用紙を取り除くとき、左側面上部のカバーの内部にある本体側の転写ベルト(黒いフィルム状のベルト)に画像が付いていることがあります。この転写ベルトには、触れないでください。画質に影響をおよぼしたり、転写ベルトが損傷して交換が必要になることがあります。
補足

手順

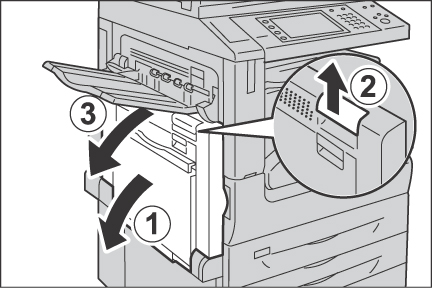

  1. 手差しトレイを開き(1)、リリースレバーを上げながら(2)、左側面上部カバー[A]をゆっくりと開きます(3)。



    補足
    • サイドトレイを装着している場合は、サイドトレイの用紙を取り除いてから左側面上部カバー[A]を開いてください。

  2. レバーを持ち上げて(1)、最上部カバー[D]を開きます(2)。



  3. 詰まっている用紙を取り除きます。



    補足
    • 用紙が破れた場合、紙片が残っていないかを確認してください。
  4. 最上部カバー[D]を閉じます。

  5. 左側面上部のカバー[A]をゆっくり戻し、中央部を押して閉じ、手差しトレイを上げます。
