測色器キャリブレーション

コンテンツID（5040）

概要

測色器キャリブレーションは、以下の手順で実施します。

• キャリブレーションファイルの新規作成
• 測色器での測色
• キャリブレーションチャートの測色

キャリブレーションファイルの新規作成

用紙トレイ、またはプリントに適用するキャリブレーションファイルを作成します。

作成したキャリブレーションファイルは、プリント時にジョブプロパティで選択できます。

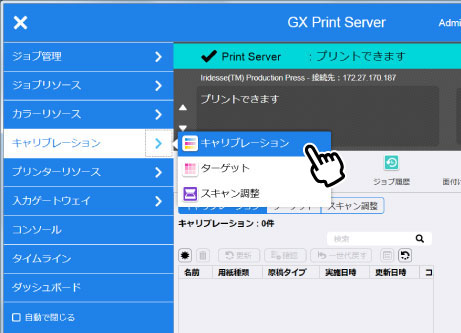

1. サイドバーメニューの［キャリブレーション］→［キャリブレーション］を選択します。


2. （新規）をクリックします。

3. ［測色器］をクリックします。


   • 補足

     リンクメニューの［設定］アイコン→［システム設定］→［キャリブレーション設定］→［測色装置の選択設定］で、［通常使用する測色装置を登録する］にチェックが付いているときは、読み取り装置は［測色装置の選択設定］で設定されている装置が使用され、手順4に進みます。

     ［キャリブレーション設定］については、『GX Print Serverユーザーズガイド - サーバー設定編』の「4.7 キャリブレーション設定」を参照してください。

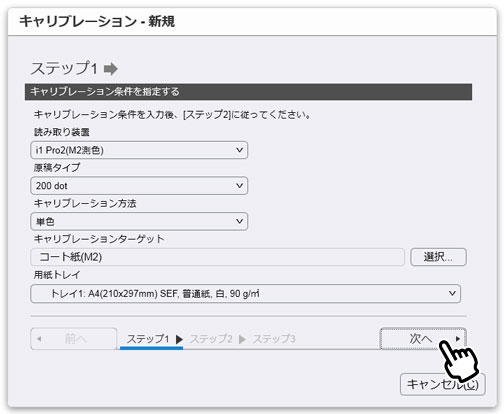

4. 各項目を設定し、［次へ］をクリックします。


   • 読み取り装置
     • i1Pro 2（M0測色）
     • i1Pro 2（M2測色）
     • i1iO 2（M0測色）
     • i1iO 2（M2測色）
     補足

     デフォルトで用意されているターゲットファイルには、M2を選択してください。

   • 原稿タイプ
     スクリーン線数を選択します。
   • キャリブレーション方法
     キャリブレーション方法を選択します。
   • キャリブレーションターゲット
     このキャリブレーションで最終目的とするキャリブレーションターゲットを選択します。
     ［選択］をクリックして、キャリブレーションターゲットファイルを選択します。
     デフォルトでは、紙質によって次のキャリブレーションターゲットを用意しています。
     • コート紙（M2）
       コート紙用のキャリブレーションターゲットです。
     • 非コート紙（M2）
       非コート紙用のキャリブレーションターゲットです。
     補足

     • ［非コート紙（M2）］はJ紙で82g/㎡を、［コート紙（M2）］はOSコート紙Wで127g/㎡を想定しています。
     • 独自のキャリブレーションターゲットを作成して登録している場合は、それらのキャリブレーションターゲットを選択できます。
       キャリブレーションターゲットの設定方法については、『GX Print Serverユーザーズガイド - カラー調整編』の「3.3 キャリブレーションターゲットファイルの設定」を参照してください。

     単色で作成されたターゲットファイルを選択したときは、単色キャリブレーションファイルだけを作成できます。

   • 用紙トレイ
     キャリブレーションチャートをプリントする用紙トレイを選択します。選択する用紙トレイには、キャリブレーション対象用紙をセットしてください。
     非コート紙、コート紙、キャストコート紙、マットコート紙以外の用紙種類は使用できません。

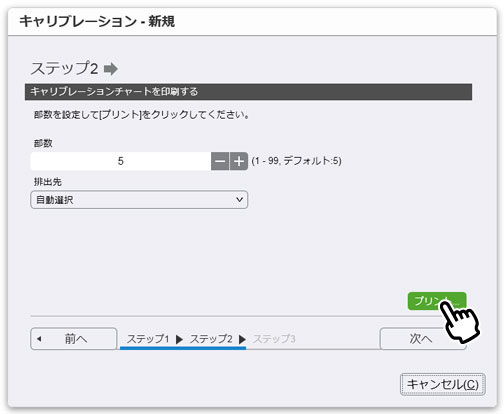

5. キャリブレーションチャートをプリントする場合は、［部数］と［排出先］を選択し、［プリント］をクリックします。


   • 補足

     • A4サイズ以上の用紙をあらかじめセットしておいてください。
     • プリントする部数は、プリントを安定させるためにデフォルトの部数以上をお勧めします。
     • 最後にプリントされたキャリブレーションチャートの各パッチに、汚れや濃度むらがないことを確認してください。汚れなどがあった場合は、再度プリントしてください。

6. ［次へ］をクリックします。

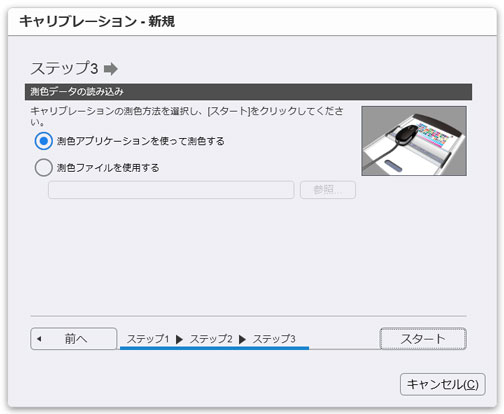

7. キャリブレーションの測色方法を選択します。


   ［測色ファイルを使用する］を選択したときは、［参照］をクリックして、あらかじめ保存した測色ファイルを選択します。

8. ［スタート］をクリックします。

   ［測色アプリケーションを使って測色する］を選択したときは、Color Measurement Utility が起動します。
   画面の指示に従って、測色を行ってください。

   • 参照

     測色方法については、「測色器での測色」を参照してください。

9. ［結果表示］ダイアログボックスに表示された結果に問題がないときは、［保存と割り当て］をクリックします。

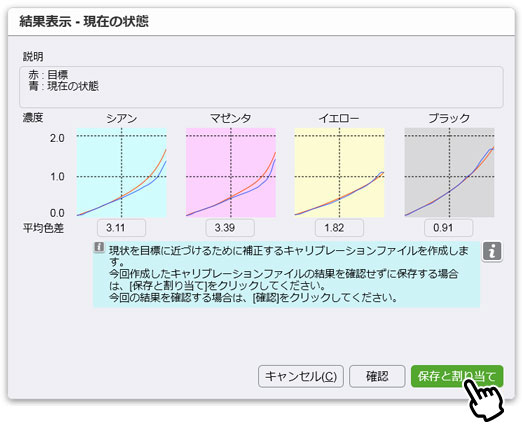

   • 単色キャリブレーション

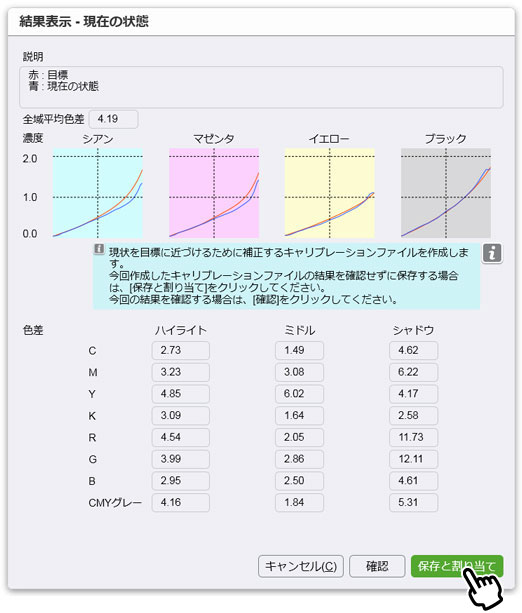

   • 3Dキャリブレーション

     ［平均色差］、または［全域平均色差］の値、および［濃度］の青い線の形状を確認します。
     グラフをダブルクリックすると、グラフ部分が拡大表示されます。
     • 繰り返し処理（初回は［確認］）
       キャリブレーションが繰り返されます。
       作成したキャリブレーションファイルをプリントに適用して確認する場合、またはより正確なキャリブレーションファイルを作成するときに使用します。
       補足

       補足青い線が大きく波打ちしたり、最大点（右端）が赤い線の最大点を大きく下回ったりする場合、［平均色差］、または［全域平均色差］の値が大きい場合には、繰り返し処理を行ってください。

     • 表示結果の保存と割り当て
       繰り返し処理後の結果表示画面に表示されます。
       結果表示画面で確認した精度のキャリブレーションファイルが保存されます。
     • 保存と割り当て
       キャリブレーションが初回の場合は、繰り返し処理をせずにキャリブレーション結果が保存されます。
       繰り返し後に作成されたキャリブレーション精度を結果表示画面で確認せずに保存します。

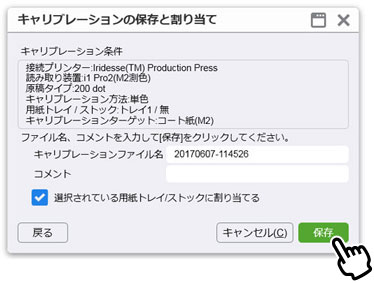

10. 必要に応じて、［キャリブレーションファイル名］、および［コメント］を入力し、［保存］をクリックします。


    • 補足

      • ［キャリブレーションファイル名］には48バイト、コメントには80文字まで入力できます。
      • キャリブレーションファイルを作成しただけではプリントに反映されません。プリントにキャリブレーションを反映させるには、用紙トレイにキャリブレーションファイルを割り当てる必要があります。
      • ［選択されている用紙トレイ/ストックに割り当てる］にチェックが付いていると、ファイルの保存と同時にファイルの割り当てができます。
        チェックを外したときは、あとから割り当てることもできます。割り当て方法については、『GX Print Serverユーザーズガイド - カラー調整編』の「3.2 キャリブレーションファイルの設定」を参照してください。

測色器での測色

付属の測色器「i1Pro 2」、またはX-Rite 社の測色器「i1iO 2」が使用できます。

測色をするときの注意点

• 測色するときは、i1に付属のチャート測定用ルーラーと測定用バックアップボードを必ず使用してください。フリーハンドで測色を行うと、正しい測色結果にならないことがあります。
• 測色をするときは、測色するチャートと測色器の間に光が入らないように平らな場所で行ってください。
• 測色器の調整に使用する白色板と測色器は、1対1の組み合わせになっています。白色板を紛失すると、測色器が使用できませんので、白色板を紛失しないように注意してください。
• ほかの測色器のパッケージに付属の白色板を使用しても、正確な調整ができません。必ず、使用する測色器のパッケージに付属の白色板を使用してください。

測色器の接続

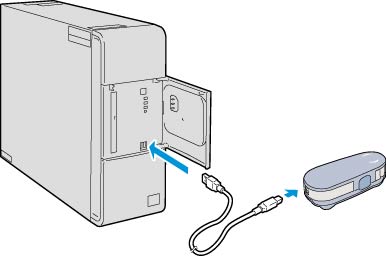

Print Serverの背面、または前面のUSBコネクターに、測色器を接続します。

i1Pro 2での測色

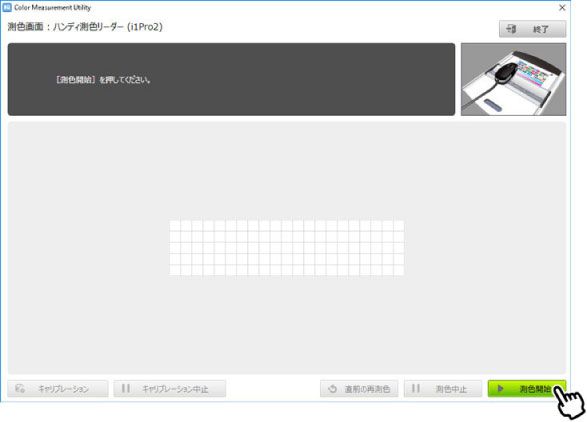

1. 測色条件を確認し、［測色開始］をクリックします。


   ［終了］をクリックすると、Color Measurement Utilityが終了します。

2. i1Pro 2のキャリブレーションをします。

   1. 付属の白色板の保護カバーを開け、白色板にi1Pro 2をセットします。

      測色器の調整に使用する白色板と測色器は、1対1の組み合わせになっています。



      補足

      保護カバーが閉じたままではi1Pro 2のキャリブレーションができません。

   2. 測色ボタンを押します。

      終了メッセージが表示されたら、キャリブレーションは終了です。



      補足

      終了メッセージが表示されるまで、i1Pro 2を動かさないでください。

   ［複数枚で構成されるチャート（Calibration 288 Chart）を測色する場合は、チャートを交換するタイミングでも、キャリブレーションが必要です。画面の指示に従って、キャリブレーションを行ってください。

3. メッセージに従って、チャートを測色します。

   ダイアログボックス上部に表示されるメッセージに従って、チャートを測色します。
   測色時の裏写りを防ぐため、チャートの下に、チャートと同じサイズの白紙を5枚以上敷いて測色します。

   • 参照

     チャートの測色については、「キャリブレーションチャートの測色」を参照してください。

4. ［測色完了］をクリックします。

i1iO 2での測色

i1iO 2を認識できない場合

ドライバーがインストールされていないと、i1iO 2が認識できません。この場合、次のファイルをダブルクリックしてi1iO 2のドライバーをインストールし、Print Serverを再起動します。
D:\opt\PrtSrv\system\ui\WPF\ColorReader\_driver\Install_Japanese.bat

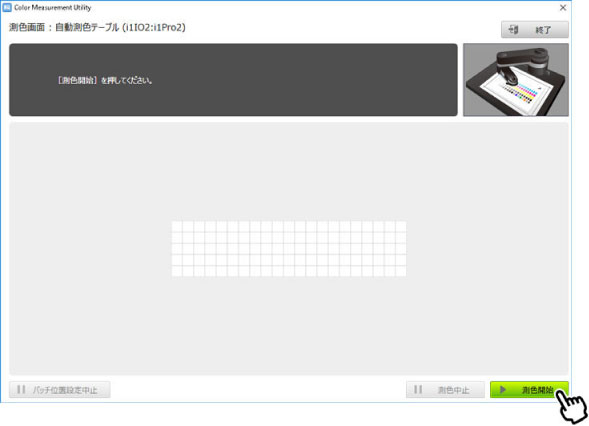

1. 測色条件を確認し、［測色開始］をクリックします。

   ［終了］をクリックすると、Color Measurement Utilityが終了します。

2. メッセージに従って、パッチ位置を設定します。
   必ず3点（左上、左下、右下）の位置を測定します。

3. 測定したパッチ位置に問題ないときは、表示されるメッセージで［はい］をクリックします。
   測色は自動で行われます。

4. ［測色完了］をクリックします。

キャリブレーションチャートの測色

• Calibration 105 Chart では、CMYK の色をC → M→ Y → K →グレーの順に測色します。（左右どちらからでも測色可能）
• Calibration 252 Chartでは、各列の番号順に測色します。（左右どちらからでも測色可能）

i1Pro 2で、Calibration 105 Chartを、左から右へと測色する場合を例に説明します。
右から左へと測色する場合は、i1Pro 2の移動方向、およびLEDの点滅位置が逆になります。

1. 測定用バックアップボードの中心にキャリブレーションチャートをセットし、その上にチャート測定用ルーラーをのせます。


   • 補足

     • 測色するときは、測色するチャートの下に、チャートと同じサイズの白紙を5枚以上敷いてください。
     • キャリブレーションチャートをA4サイズ以上でプリントした場合は、バックアップボードにのせるために破線で切り取ってください。

2. チャート測定用ルーラーを測定第1列目のシアンパッチの破線に合わせるように、水平移動します。

   シアンから測定します。

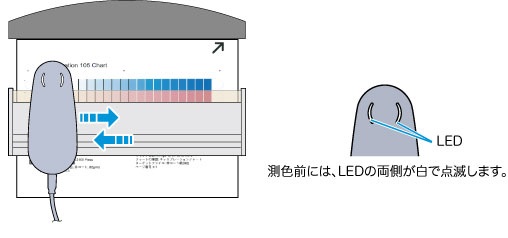

3. チャート測定用ルーラーにi1Pro 2をセットし、i1Pro 2を左端破線の位置に移動します。


4. 測色ボタンを押し、白点滅が消灯したら、ボタンから指を離さずに左から右へとi1Pro 2を移動します。

   • 補足

     移動速度は、6パッチ/秒を目安にしてください。次の場合は、測定に失敗することがあります。

     • 移動速度が速すぎる、または遅すぎる
     • 移動途中にボタンから指を離した

5. 一番右まで移動したら、ボタンから指を離します。

   測定に失敗した場合は、ダイアログボックスの上部に表示されるメッセージに従って、左端から測色をやり直してください。

   正しく測色されたときは、LEDの左側が青で点滅します。


6. 測色ボタンを押し、ボタンから指を離さずに右から左へとi1Pro 2を移動し、一番左まで移動したら、ボタンから指を離します。

   測色に成功すると、LED表示が緑で2回点滅します。


   測色に失敗すると、LED表示が赤で2回点滅します。


7. 同様にほかの色も順に測定します。

   測色器用のチャートはマゼンタ、イエロー、ブラック、グレーの順に測定します。

   途中で測定に失敗した場合には、失敗した色の列の最初からやり直してください。
