Capsule PSE

NEW

Pour l’équipement de traitement de la dernière génération de processus à galette unique.

Présentation
La capsule utilise une membrane PSE qui a été accueillie favorablement. Elle est petite en taille et fournit un débit élevé et une grande précision.

Le débit équivalent à celui des produits conventionnels simples (1 étape) d’autres entreprises est obtenu avec une moitié de produit (1/2 étape).
La couche interne dense exclusive de la membrane PSE assure une rétention fiable des particules fines.

Applications principales
  • Filtration de l’eau purifiée utilisée par l’équipement de nettoyage humide de galette unique

  • Filtration de produits chimiques utilisés par l’équipement de nettoyage humide de galette unique

  • Eau de rinçage final pour les développeurs

Caractéristiques techniques
Tableau des caractéristiques de performance

Élément

Unité

Performances

Remarques

Taille des pores

µm

0,1

0,2

0,45

0,1

0,2

0,45



Taille nominale



Q

H



Taille

Longueur

mm

152

210

*1

Diamètre extérieur

mm

93,5



Pression différentielle maximale

25 °C

MPa

0,54 (pression positive)



Résistance à la chaleur

MAX °C

40 °C

*2

Plage de PH à utiliser



1 à 14

*3

  • *1 Se reporter à la section « Taille et diamètre de buse » ci-dessous.
  • *2 Température de fonctionnement continu
  • *3 En cas d’utilisation de la cartouche pour la filtration des fluides chimiques, une évaluation préalable doit être effectuée dans les conditions d’utilisation prévues.
Matériel

Nom de la pièce

Matériel

Boîtier

Polypropylène

Dispositif de protection d’élément

Polypropylène

Noyau central

Polypropylène

Aide

Polypropylène

Filtre à membrane

Polysulfone (membrane asymétrique)

Débit initial et perte de pression initiale
Nom de produit abrégé



Trimestre (taille 1⁄4)

Demi (1/2 taille)

0,1 µm

PSED10QW1

PSED10HW1

0,2 µm

PSED20QW1

PSED20HW1

0,45 µm

PSED45QW1

PSED45HW1

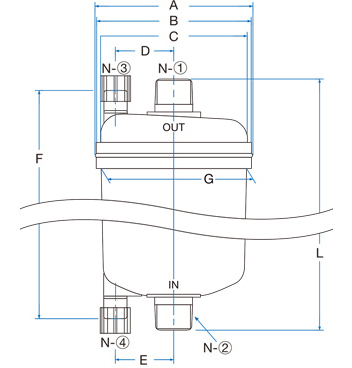

PSED Q

PSED H

A

93,5

B

92

C

87

D

35

E

35

F

140

196

G

86,7

L

152

210

N-①

R1/2

R3/4

N-②

R1/2

R3/4

N-③

Avec un capuchon R1/4

N-④

Avec un capuchon R1/4

Unité : mm

  • * Pour plus de détails sur les méthodes d’utilisation, reportez-vous au manuel d’instructions fourni avec le produit.
  • * Le produit peut être fabriqué sur commande, selon la forme et/ou la taille souhaitées. Pour plus de détails, contactez votre agent commercial.
  • * Ces caractéristiques techniques peuvent être modifiées sans préavis à des fins d’amélioration.
