Avec Amulet Innovality, nous nous engageons à atteindre l’excellence clinique dans l’acquisition et la lecture diagnostique, en maintenant la femme au cœur de nos préoccupations.

Le contenu de ce site est réservé aux professionnels de santé et assimilés.

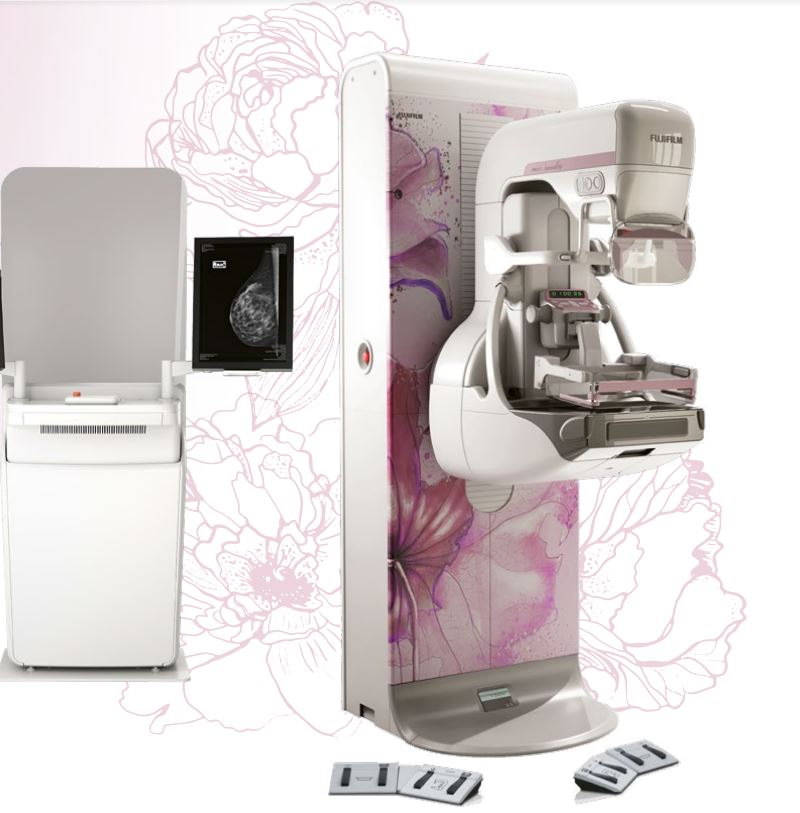

Le système de mammographie Innovality est l’expression de l’évolution technologique en matière d’imagerie mammaire rendue possible par l’engagement continu de Fujifilm en recherche et développement.

« La version « Harmony » du système AMULET Innovality intègre des solutions qui permettent de travailler sur des images de précision en combinant les technologies avancées de Fujifilm Dynamic Visualization II et Iterative Super Reconstruction, améliorant le confort et la vitesse de lecture grâce à un traitement d’image équilibré et à l’affichage de tous les détails pertinents dans une seule image », commente Eiji Ogawa, VP Modality Solutions, QA et RA chez FUJIFILM Europe GmbH.  » En outre, la version améliorée de S-View permet d’obtenir une nouvelle image 2D synthétique qui combine la puissance de la 3D et la vitesse de lecture en 2D. Ces fonctionnalités innovantes visent à soutenir le diagnostic du médecin, pour plus de précision et d’exactitude. »

Caractéristiques Techniques

L'unité Principale

Le système de mammographie Innovality représente l’engagement de Fujifilm dans le développement et la fabrication d’équipements de radiologie : sa conception intégrant des technologies propriétaires en fait le fleuron de notre gamme de mammographes numériques.

Tube et générateur

Le système de mammographie Innovality est composé d’une anode en tungstène, alternativement couplée à trois filtres différents :

  • Filtre au rhodium pour un faisceau optimisé lors des expositions 2D;
  • Filtre en aluminium adapté aux expositions sous tomosynthèse;
  • Filtre en cuivre pour les expositions par soustraction d’énergie (CEDM)

Détecteur

Le nouveau capteur à pixels hexagonaux HCP (Hexagonal Close Pattern) collecte les signaux électriques convertis à partir des rayons X pour obtenir une haute résolution à faible bruit.

Cette conception offre une DQE (Detective Quantum Efficiency) supérieure à la matrice de pixels carrés des capteurs TFT classiques. Grâce aux informations recueillies par le détecteur HCP, le système de mammographie Innovality génère des images haute définition à 50 μm.

Contrôle automatique de l’exposition

L’Intelligent AEC optimise la dose de rayons X pour chaque type de sein



L’Intelligent AEC est supérieur aux AEC conventionnels dans la définition de la dose adéquate pour un examen. Grâce à l’analyse des informations obtenues à partir d’images de pré-acquisition à faible dose, il permet de prendre en compte la densité de la glande mammaire lors de la définition de l’énergie des rayons X et du niveau de dose requis. Utilisable même en présence d’implants, l’Intelligent AEC permet un calcul plus précis des paramètres d’exposition que les systèmes AEC conventionnels. En autorisant l’utilisation d’une exposition automatique pour les seins prothésés, l’Intelligent AEC optimise le déroulement de l’examen.

Affichage des informations patients

Les informations affichées sur l’écran  (A) à la base du mammographe peuvent être commutées entre les informations patient (ID, nom, date de naissance, etc…) et les informations de positionnement (angle du tube, force de compression et épaisseur du sein). Les informations de positionnement peuvent également être confirmées sur l’écran (B) de l’unité de compression

Le confort du patient

Le mammographe Innovality a été conçu dans un souci de confort de la patiente, et permet de réduire la gêne inhérente aux examens de mammographie.

Le mammographe intègre deux larges repose-bras facilement accessibles et offre la possibilité d’en installer un autre sous le détecteur.

La station d'acquisition

Entièrement intégrée au pupitre, la station d’acquisition de l’ Innovality (AWS) est le pivot central du fonctionnement : c’est un outil polyvalent, qui permet planification et vérification efficaces de chaque étape de la mammographie numérique :

  • Le contrôleur de rayons X intégré permet de régler et de confirmer les conditions d’exposition sur un seul écran.
  • L’écran d’examen peut être divisé et commuté entre l’affichage de 1, 2 ou 4 images.
  • Les images  peuvent être immédiatement distribuées individuellement vers un PACS, une console ou une imprimante pendant l’examen.
  • La densité et le contraste peuvent être facilement ajustés lors de l’affichage des images.
  • L’alignement des images gauche et droite peut être ajusté automatiquement ou manuellement.

Configuration à double affichage

  • Un deuxième moniteur haute résolution peut être ajouté à la console, ce qui permet à l’opérateur d’afficher les images antérieures rappelées d’un PACS.
  • Il permet également l’affichage des séquences de tomosynthèse reconstruites.

Pupitre à hauteur modulable

Un nouveau pupitre a été conçu pour améliorer le confort des opérateurs et l’ergonomie du système. Il est doté d’un mécanisme automatisé de réglage de la hauteur : chaque utilisateur peut ainsi travailler dans les meilleures conditions et en toute sécurité.

Le pupitre n’est pas disponible en dehors de l’Europe.

La tomosynthèse

Pour réaliser une tomosynthèse, le tube à rayons X fait l’acquisition d’une série d’images radiographiques à faible dose en décrivant un arc de cercle. Les images prises sous différents angles sont reconstruites en une série de coupes de tomosynthèse où la zone d’intérêt est toujours centrée.

Les images tomographiques reconstruites permettent d’identifier plus facilement les lésions qui pourraient être difficiles à visualiser lors d’une mammographie classique en raison du chevauchement de structures mammaires.

Sur l’Innovality, la fonction de tomosynthèse est adaptée à un large éventail d’utilisations, sous deux modes pour répondre à divers scénarios cliniques. Le mode standard (ST) combine un temps d’exposition rapide et un flux de travail efficace avec une faible dose de rayons X, tandis que le mode haute résolution (HR) permet de produire des images avec un niveau de détail élevé, ce qui permet de mieux mettre en évidence des structures fines ou lésions complexes.

Mammographie de routine et dépistage du cancer du sein : MODE ST

  • Angle d’acquisition : ±7.5°
  • Taille du pixel : 100/150 μm

La plage angulaire réduite permet l’acquisition rapide de séquences de tomosynthèse avec une dose de rayons X relativement faible.

La grande efficacité d’acquisition fournie par le mode ST a été conçue pour permettre une application de routine de la tomosynthèse, en mammographie diagnostique sur patientes asymptomatiques et dans le cadre du dépistage du cancer du sein.

Mammographie diagnostique : MODE HR

  • Angle d’acquisition : ±20°
  • Taille du pixel : 50/100 μm

Avec un angle d’acquisition plus important, la résolution en profondeur est améliorée. Cela permet de définir plus finement la région d’intérêt.

Le mode HR permet une acquisition sous tomosynthèse avec une plus grande précision de détection : la représentation des détails et la perceptibilité de la structure sont soutenues par une résolution spatiale plus élevée et une élimination plus efficace des chevauchements. L’outil idéal pour investiger sur des résultats suspects ou pour diagnostiquer les femmes symptomatiques.

Le traitement des images

ISC Conversion du Spectre basé sur l’Image

La biopsie

Le mammographe Innovality dispose d’outils avancés pour aider aux procédures de biopsie.

Flux de travail intégré et sans faille, positionneur d’aiguilles automatique et mécanique, configuration et réglage modulables : une palettes d’outils pour mener les procédures interventionnelles vers un niveau d’efficacité et de précision supérieur.

Ciblage guidé sous Tomosynthèse (tomobiopsie)

Le ciblage stéréotaxique

L’unité de biopsie stéréotaxique permet d’effectuer des biopsies précises et fiables à l’aide des images 50 μm : aucun détail, même subtil, n’est laissé de côté, pour un ciblage extrêmement précis.

Ecran de fonctionnement

Avec le positionneur de biopsie, un écran supplémentaire est fixé au mammographe : le positionnement automatique est facilement lancé à l’aide de cette interface, ainsi que tout ajustement ou commande manuelle.

Porte-aiguille latéral

Le positionneur de biopsie de Fujifilm permet de multiples combinaisons entre l’orientation du potter et l’approche par aiguille : la lésion peut être atteinte soit par voie verticale et conventionnelle (perpendiculaire au détecteur), soit par une approche latérale (parallèle au détecteur).

Les pelles de compressions
