Gemakkelijk te lezen, gemakkelijk te begrijpen Prescale-drukanalyse in numeriek formaat is nu beschikbaar!

FPD-8010E biedt een breed scala aan effectieve presentatie- en rapportfuncties met behulp van FPD-8010E-software en een scanner voor het digitaliseren van Prescale-materiaal zodat de gebruiker veelzijdige meetgegevens kan produceren, zoals drukverdeling en vergroting, dwarsdoorsnedeverdeling en 3D-weergave.
Dit dient om productontwikkeling en verbeterde opbrengsten te versnellen op basis van gedetailleerde veelzijdige meetgegevens en analyse.

Systeemconfiguratie

Specifieke software
Zet de Prescale-densiteitswaarden om in drukwaarden.

Speciale kap
Deze scannerkap fixeert de documenten en verbetert de nauwkeurigheid van het lezen van de data.

Kalibratieblad
Het kalibratieblad beperkt leesfouten van de scanner tot een vast bereik.

Functies

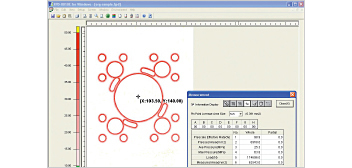

Algemene meting

Er worden verschillende gegevens weergegeven, zoals gemiddelde druk en maximale druk.*1

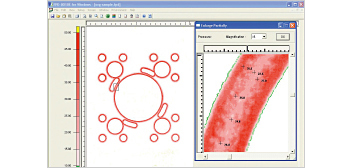

Gedeeltelijke vergroting

Het gespecificeerde veld wordt vergroot. (X 4, X 8, X 16)

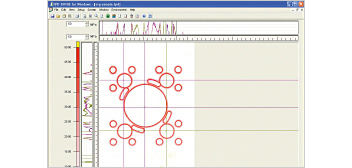

Dwarsdoorsnede druk

De drukverdeling op een lijn die door een gespecificeerd punt loopt, wordt weergegeven in een lijngrafiek.

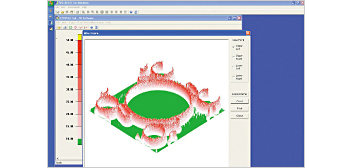

Bekabeld frame

De druk wordt weergegeven in 3-D-formaat*2

Verdeling totaal gewicht

De bovenste en linker segmenten van de totale druk worden weergegeven in een staafdiagram.

Histogramanalyse

De druk op de omtrek wordt weergegeven als een histogram.*2

Uitvoer tekstdata

Drukgegevens worden geëxporteerd naar een tekstbestand.*2

Animatie drukverdeling

Stapsgewijze drukwaarden worden weergegeven in geanimeerd formaat.

  • *1 De reikwijdte voor ultra-extreem lage druk (5 LW) die kan worden gemeten met het drukbeeldanalysesysteem FPD-8010E is 0,015 MPa tot 0,050 MPa.
  • *2 Ultra-extreem lagedruk (5 LW) wordt niet ondersteund.
