Dit is de folie die de druk kan meten.
Druk en drukverdeling, die in het verleden niet visueel konden worden waargenomen, kunnen nu gemakkelijk worden gecontroleerd.

Met Prescale kunt u eenvoudig de drukverdeling en het bereik meten. De drukinspectiesensor is gemaakt met behulp van Fujifilms geavanceerde dunne foliecoatingtechnologieën en kan in één oogopslag de drukverdeling van het gehele oppervlak controleren. De kleur wordt rood weergegeven waar druk wordt uitgeoefend en de kleurdichtheid varieert afhankelijk van de hoeveelheid druk. Om een breed drukbereik (0,006 tot 300 MPa) te dekken, leveren we negen soorten Prescale.

Prescalebladen maken drukmeting meer toegankelijk.

Prescalebladen zijn een versie van Prescale die vooraf kunnen worden gesneden in gebruiksvriendelijke formaten. Het wordt aanbevolen voor nieuwe gebruikers en voor kleine toepassingen. Om een breed drukbereik (0,006 tot 300 MPa) te dekken, leveren we negen soorten Prescale.

Banddruk meten

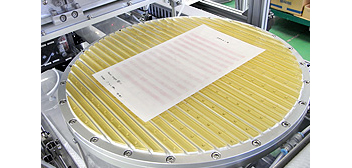

Meet de drukverdeling van reinigingsmiddel tegen lcd-panelen

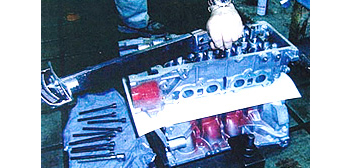

Meet de druk tussen cilinderkoppen en cilinderblokken

Productnaam/model

Prescale (type met twee vellen - duosheet / type met één vel - monosheet)

Nauwkeurigheid

±10% of minder (gemeten met een densitometer bij 23 °C, 65% RV)

Aanbevolen bedrijfstemperatuur

20°C tot 35°C*1

Aanbevolen vochtigheid

35% RV tot 80% RV*2 *3

*1 Ultra-extreem lage druk (5LW) / extreem lage druk (4LW) / super hoge druk (HHS): 15°C–30°C
*2 Ultra-extreem lage druk (5LW) / extreem lage druk (4LW 20% RH–75% RH
*3 Superhoge druk (HHS): 35% RV–70% RV

<De drukwaarde berekenen (MPa)>

Wij leveren negen soorten Prescale en zes soorten Prescalebladen voor gebruik afhankelijk van het drukbereik.
Elk product is gemaakt voor een bepaald drukbereik (MPa). Klanten moeten de drukwaarde van hun toepassingsomgeving controleren.

1 MPa = 1 N/mm2 ≒ 10.2 kgf/cm2

To obtain the pressure value, you need the mass (kg) or newtons (N), as well as the surface area (mm2 or cm2).
For instance, if 100 kg is applied on a 100 mm2 (1 cm2) surface, the calculation is 100 kgf/cm2.
Divide this value by 10.2. The formula is 100 kgf/cm2 / 10.2 = 9.8 MPa.

the masskgf÷the surface areacm2

Measurable pressure range[MPa] = 9.8 [MPa]1421.37 [PSI]

  • * W in de productcodes geeft het duosheettype aan, S geeft het monosheettype aan

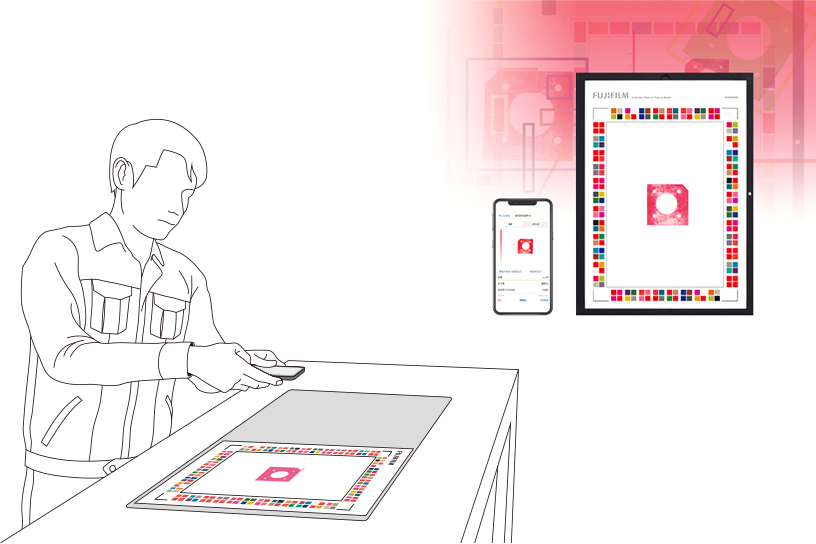

Het delen van gedetailleerde analyses en gegevens is mogelijk met behulp van het drukverdeling-mappingsysteem.

Het drukverdeling-mappingsysteem FPD-8010E maakt het mogelijk om kleurmonsters te nemen die door druk worden geproduceerd met behulp van Prescale- en Prescalebladen, en om verschillende analysemethoden nauwkeuriger uit te voeren. Door de druk te visualiseren en analyses uit te voeren op een pc, zou er een breed scala aan mogelijke toepassingen zijn, van het ontwerpen en ontwikkelen van verschillende producten tot het verbeteren van productieapparatuur en het uitvoeren van onderhoud.

Productnaam/model

FUJIFILM DRUKVERDELING-MAPPINGSYSTEEM voor PRESCALE

Componenten

Speciale software, kap, kalibratieblad, installatiehandleiding, softwarelicentie

Belangrijkste functies

Drukanalyse / Uitvoerfunctie drukgegevens / Gedeeltelijke zoomfunctie / Overtollige lengte-synthesefunctie

Geschikte scanner

Epson A4 Scanner: Perfection V37/V370 , Perfection V600

Systeemvereisten

Windows 7, 8, 8.1, 10 (32/64 bit), CPU 2 GHz of hoger, geheugen 2 GB of meer, schijfruimte 2 GB of meer,
Display 1024 x 768 60.000 kleuren of meer

Zie de "Productpagina" voor gedetailleerde informatie over functionaliteit, gebruik, onderhoud/reparatieservice, enz. van FUD-7010E. U kunt ook proefversies downloaden en vanaf deze webpagina bijwerken naar de nieuwste versie van de producten.

U kunt de algemene brochure en andere toepassingsinformatie voor Prescale downloaden.

  • Algemene brochure
  • Toepassingen voor smartphones en tablets
  • Toepassingen voor automobielindustrieën
  • Toepassingen in de voedings- en farmaceutische industrie

We accepteren ook een online verzoek om andere informatie over toepassingsvoorbeelden door gebruik of door sectoren, en gratis voorbeeldvragen.
