Пленка для измерения распределения ультрафиолетового света

UVSCALE

NEW

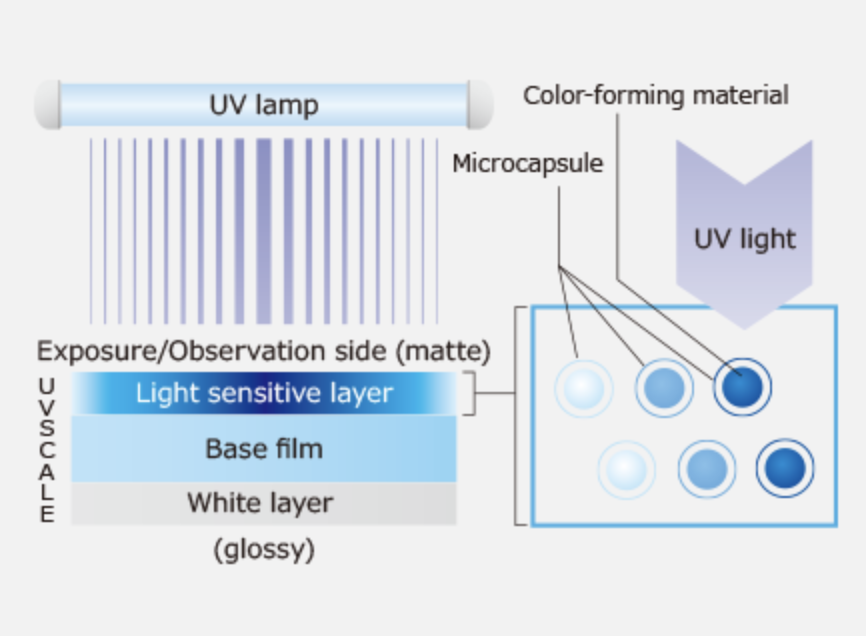

Структура

На одну сторону основы пленки нанесен слой, чувствительный к ультрафиолетовому свету, а на другую — белый слой. Цвет светочувствительного слоя меняется в зависимости от полученного количества ультрафиолетового света, в результате чего количество света на облученной поверхности можно увидеть, наблюдая светочувствительный и белый слои, присоединенные к основе.

Принцип

Цветообразующий материал в микрокапсулах реагирует на ультрафиолетовый свет, меняя цвет.

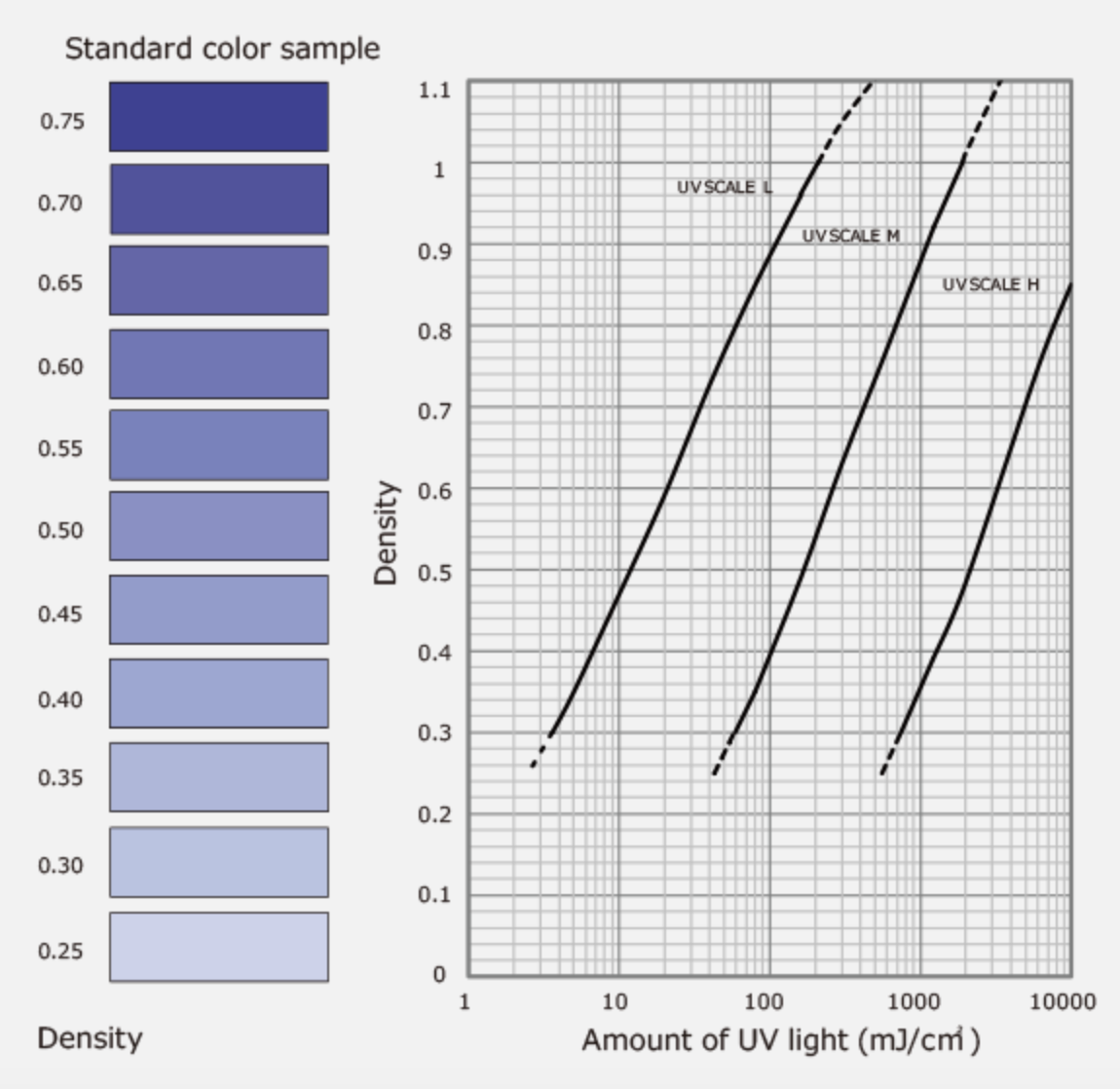

Стандартная цветовая диаграмма

На рисунке справа изображены цветовые характеристики, полученные с помощью ртутной лампы высокого давления. Учтите, однако, что эти цветовые характеристики получены с использованием источников света и устройств Fujifilm, вследствие чего интенсивность цвета для данного количества света может быть иной из-за различия характеристик ламп или условий измерения.

Преимущества визуальных проверок

Сравнение со стандартными цветовыми диаграммами позволяет визуально оценивать накопленное количество света.
Цветовые образцы могут существенно сократить время, необходимое для проверки количества ультрафиолетового света в начале работы и при замене облучаемых объектов.

  • * Все значения интенсивности получены в результате измерений, проведенных Fujifilm. Они не гарантируют тот или иной уровень интенсивности.
  • * Количество ультрафиолетового света замеряется с помощью ультрафиолетового люксметра 365 нм.

  • * Сплошными линиями на диаграмме обозначен рекомендованный диапазон измерений. Пунктирные линии показывают значения, менее точные по сравнению со сплошными линиями, и служат только для справки.

  • * Стандартные цветовые образцы демонстрируют диапазон интенсивности для визуальной оценки.

1

Отрезав кусок UVSCALE желаемой формы (длины), поместите его в место проведения измерения.

2

Включите оборудование или устройство, чтобы ультрафиолетовый свет попал на UVSCALE.

  • * Следует экспонировать матовую сторону UVSCALE.
3

UVSCALE изменяет цвет в зависимости от количества ультрафиолетового света.

4

Снимите UVSCALE и оцените распределение ультрафиолетового света по распределению цвета.

  • * Осматривать следует матовую сторону.
5

Положите UVSCALE на специальный сканер и сканируйте цветовой образец.

6

Проведите его анализ на компьютере с установленным специальным ПО.

  • * Для получения правильных значений количества света можно ввести поправку для устранения расхождений, вызванных различиями в люксметрах, температуре и других условиях измерения. Кроме того, полученные данные могут быть преобразованы в числовые значения, а данные измерений всей площади или указанных частей могут отображаться в прямоугольной или круговой форме.
