Пленка для измерения распределения ультрафиолетового света

UVSCALE

NEW

Она визуализирует распределение ультрафиолетового света посредством интенсивности цвета.

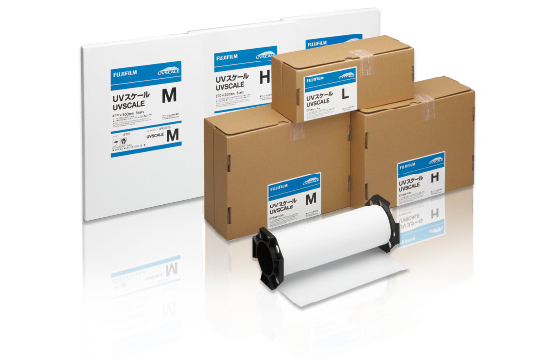

UVSCALE — это пленка, реагирующая на ультрафиолетовый свет в зависимости от количества попадающего на нее света. Она наглядно демонстрирует распределение ультрафиолетового света. Предлагаются три типа пленки в рулонах и листах для разных количеств света.

Тип  Классификация Толщина Размер
Тип рулона
(ширина × длина)
Тип листа
(высота × ширина)
UVSCALE L Монопластовый тип 0,1∘мм 270 мм × 5 м 270 мм × 200 мм (5 листов)
UVSCALE M Двухслойный тип 0,1 мм × 2
UVSCALE H Двухслойный тип 0,1 мм × 2

UVSCALE L

Измерительная лампа Фактический диапазон измерения света*1 (мДж/см2)

Ртутная лампа высокого давления

4–200

Металлогалогенная лампа

6–200

Ртутная лампа низкого давления

20–3000

Ультрафиолетовая светодиодная лампа (365 нм)

200–6000

UVSCALE M

Измерительная лампа Фактический диапазон измерения света*1 (мДж/см2)

Ртутная лампа высокого давления

50–2000

Металлогалогенная лампа

30–1000

Ультрафиолетовая светодиодная лампа (365 нм)

300–7000

UVSCALE H

Измерительная лампа Фактический диапазон измерения света*1 (мДж/см2)

Ртутная лампа высокого давления

800–40000

Металлогалогенная лампа

700–20000

Ультрафиолетовая светодиодная лампа (365 нм)

5000–100000

  • * Применимо к длинам волн в диапазоне от 200 до 420 нм
  • * Это не гарантирует абсолютных значений значений УФ-излучения.
  • *1 Упомянутые выше диапазоны измерения касаются случая применения FUD-7010E. Количество цветового диапазона, доступного для визуального контроля, соответствует интенсивности на стандартных цветовых образцах (0,30–0,75).

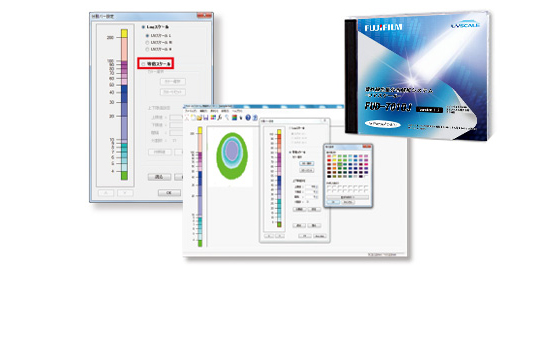

Управление путем преобразования цветов в числовые значения с помощью аналитических систем.

В этой системе используется эксклюзивное аналитическое ПО и специальный сканер. Система позволяет сканировать цвет UVSCALE, конвертировать его в параметры ультрафиолетового света, анализировать его распределение и сохранять результаты.
Таким образом удается повысить точность различения интенсивности для анализа участков, о которых нельзя судить визуально. Управление числовыми данными может иметь следующие преимущества: можно установить внутренние стандарты проверки. Возможен обмен результатами анализа. Оцифровка данных позволяет сравнивать их с данными, полученными ранее.

Название / модель изделия

СИСТЕМА КАРТИРОВАНИЯ РАСПРЕДЕЛЕНИЯ УЛЬТРАФИОЛЕТОВОГО СВЕТА для UVSCALE
FUD-7010E ред. 1.3

Компоненты

Специальное ПО (CD-ROM), специальная крышка, калибровочный лист

Основные функции

Анализ изображений на UVSCALE (измерение количества накопленного света, визуализация распределения света, сохранение данных и их экспорт в формате CSV)

Измеряемая ультрафиолетовая лампа

Ртутная лампа высокого давления, металлогалогенная лампа, ртутная лампа низкого давления, ультрафиолетовая светодиодная лампа (365 нм)

Применимый сканер

Сканер Epson A4: Perfection V37/V370, Perfection V60

Разрешение

0,125 мм (200 точек на дюйм), 0,032 мм (800 точек на дюйм)

Требования к системе

Windows 7, 8, 8.1, 10 (32/64 бит), CPU 2 ГГц или выше, память 2 или более Гбайт, 2 или более Гбайт свободного места на жестком диске,
Дисплей 1024 x 768, 60 000 или более цветов

Подробная информация по функциональности, применению и обслуживанию / ремонту FUD-7010E представлена на странице «Продукция». Кроме того, на этой странице можно скачать пробные версии и обновить их до последней.
