Genel Bakış
Polipropilenden yapılmış muhafaza
-
300 L/dk’ya kadar ultra yüksek akış hızlarını destekleyen muhafaza
Büyük filtrelerin performansını en üst düzeyde sergileyen özel tasarım -
Filtre muhafazası ana gövdesi, performansını sahada kanıtlamış polipropilen reçineden yapılmıştır.
-
Bağlantı parçaları (isteğe bağlı) serisi 3 tiptedir: 65 A, 50 A ve 40 A.
Teknik Özellikler
Temel özellikler ve yapı

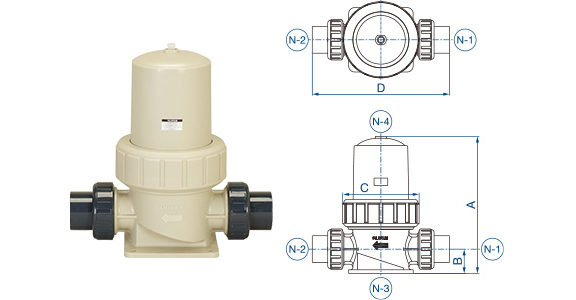

Görünüm fotoğrafı / Ana hat çizimi
-
Yaklaşık boyutlar
-
Yukarıda belirtildiği gibi
-
Ana gövde bağlantı çapı
-
65 A birleşim, erkek (AOC); N-1 ve N-2 sağdaki resimde
-
Hava boşaltma / tahliye çapı
-
RC1/2; N-3 ve N-4 sağdaki çizimde gösterilmektedir
-
Basınç dayanımı
-
0,49 MPa
-
Maksimum çalışma sıcaklığı
-
50 °C
-
Malzeme
-
Ana gövde: Polipropilen
Halka somun: Polipropilen
Hava alma / boşaltma tapası: Polipropilen
O-halkası: EPDM -
Delik çapı
-
- A (mm)
- 451
- B (mm)
- 80
- C (mm)
- φ251
- D (mm)
- 451 (65A), 430 (40A, 50A)

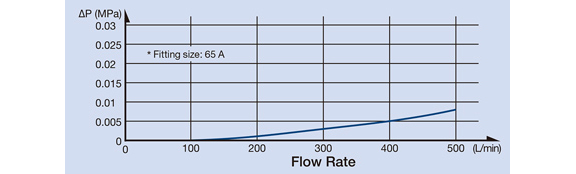

Polipropilen muhafazanın basınç kaybı
İsteğe bağlı bağlantı parçaları (AOC birleşimi)
|
Muhafaza ana gövde tarafı |
Boru tarafı |
Model numarası |
|---|---|---|
|
65A |
65A |
TGT65-65A2 |
|
65A |
50A |
TGT65-50A2 |
|
65A |
40A |
TGT65-40A2 |
- * Kullanım yöntemleri hakkında ayrıntılı bilgi için, ürünle birlikte verilen kullanım kılavuzuna bakın.
- * Muhafaza, şekil ve boyut bakımından siparişe göre üretilebilir. Ayrıntılar için satış temsilcinizle iletişime geçin.
- * Teknik özellikler önceden haber verilmeksizin iyileştirme amacıyla değiştirilebilir.
