Genel Bakış
M tipi kartuşlar için muhafaza (paslanmaz çelikten yapılmış standart tip)
-
Genel uygulamalarda yaygın olarak kullanılabilir.
-
Çok çeşitli tipleri mevcuttur.
-
Uygulanabilir öğeler: M tipi kartuş (AS568 222 O-ring tipi, SOE: Tek Açık Uçlu)
- * Çeşitli adaptör tipleri ve isteğe bağlı parçalar mevcuttur.
- * Bu standart teknik özellik tipi dışındaki uygulamalar için özelleştirilmiş tasarım ve üretim hizmetleri mevcuttur. Büyük boyutlu muhafazalar ve özel teknik özelliklere sahip muhafazalar hakkında danışma için bizimle iletişime geçin.
Teknik Özellikler
Temel teknik özellikler
- Basınç direnci
0,49 MPa
- Isı direnci
100 °C’den düşük
- Malzeme
Ana gövde: SUS304 paslanmaz çelik (3 kartuş için, 6 kartuş için)
/ SUS316 paslanmaz çelik (1 kartuş için)
Salmastra: silikon (standart)
Çerçeve boyutları / Çap
Takılan kartuş sayısı: 1
|
|
Tür |
||
|---|---|---|---|
|
FSM1-1 20PA |
FSM1-2 20PA |
FSM1-3 20PA |
|
|
A (mm) |
431 |
685 |
939 |
|
B (mm) |
365 |
619 |
873 |
|
C (mm) |
φ86,6 (Dış çap) |
||
|
D (mm) |
120 |
||
|
N-1 Giriş |
Rc3/4 |
||
|
N-2 Çıkış |
|||
|
N-3 Boşaltma |
G1/4 (8A) |
||
|
N-4 Havalandırma |
|||
|
Basınç göstergesi Nozül |
- |
||
|
Kartuş sayısı |
1 |
2 |
3 |
|
Çalışma ağırlığı (kg cinsinden yaklaşık ağırlık) |
3,5 |
5,5 |
7,5 |

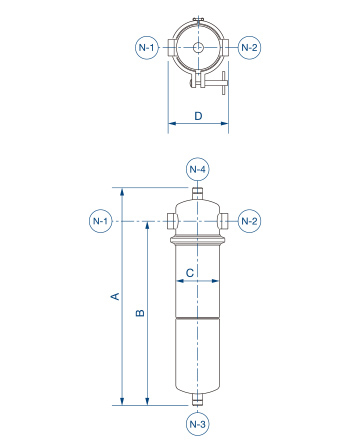

Çerçeve çizimi
Takılan kartuş sayısı: 3
|
|
Tür |
|
|---|---|---|
|
FSM3-2 40PA |
FSM3-3 40PA |
|
|
A (mm) |
935 |
1185 |
|
B (mm) |
350 |
350 |
|
C (mm) |
φ170 (Dış çap) |
|
|
D (mm) |
240 |
|
|
E (mm) |
220 |
|
|
F (mm) |
250 |
|
|
G (mm) |
4-φ12 |
|
|
N-1 Giriş |
Rc1-1/2 |
|
|
N-2 Çıkış |
||
|
N-3 Boşaltma |
Rc3/4 (20A) |
|
|
N-4 Havalandırma |
G1/4 (Rulet içeren tapa) |
|
|
Basınç göstergesi Nozül |
Rp1/4 (8A) |
|
|
Kartuş sayısı |
6 |
9 |
|
Çalışma ağırlığı (kg cinsinden yaklaşık ağırlık) |
28 |
35 |

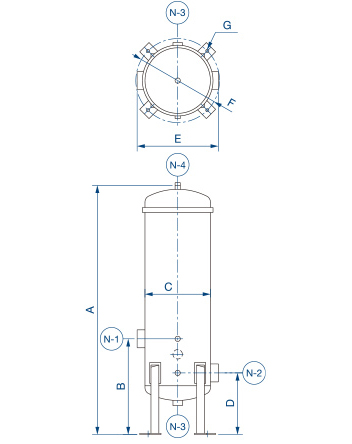

Çerçeve çizimi
Takılan kartuş sayısı: 6
|
|
Tür |
|
|---|---|---|
|
FSM6-2 50PA |
FSM6-3 50PA |
|
|
A (mm) |
950 |
1200 |
|
B (mm) |
365 |
365 |
|
C (mm) |
φ250 (Dış çap) |
|
|
D (mm) |
235 |
|
|
E (mm) |
310 |
|
|
F (mm) |
320 |
|
|
G (mm) |
4-φ12 |
|
|
N-1 Giriş |
Rc2 |
|
|
N-2 Çıkış |
||
|
N-3 Boşaltma |
Rc3/4 (20A) |
|
|
N-4 Havalandırma |
G1/4 (Rulet içeren tapa) |
|
|
Basınç göstergesi Nozül |
Rp1/4 (8A) |
|
|
Kartuş sayısı |
12 |
18 |
|
Çalışma ağırlığı (kg cinsinden yaklaşık ağırlık) |
55 |
70 |

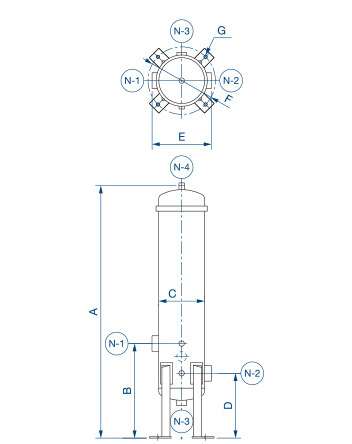

Çerçeve çizimi
- * Kullanım yöntemleri hakkında ayrıntılı bilgi için, ürünle birlikte verilen kullanım kılavuzuna bakın.
- * Muhafaza, şekil ve boyut bakımından siparişe göre üretilebilir. Ayrıntılar için satış temsilcinizle iletişime geçin.
- * Teknik özellikler önceden haber verilmeksizin iyileştirme amacıyla değiştirilebilir.
