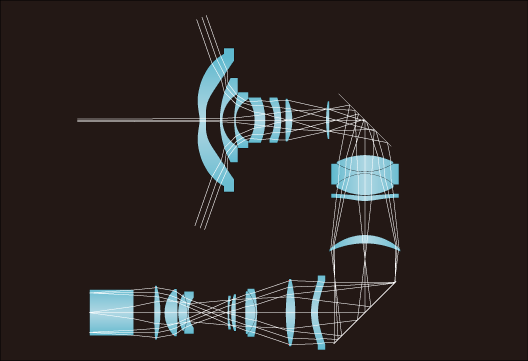

Her iki projeksiyon cihazı da FUJIFILM'in benzersiz katlı lensine sahiptir. Bir görüntü oluşturmak için ışığı bükmek ve odaklamak, yüksek hassasiyetli bir optik tasarım gerektirir. Orijinal olarak FUJIFILM tarafından geliştirilen optik tasarım yazılımı kullanılarak, bozulma yaratmadan döndürülebilen ve ekranın her köşesine üstün kaliteli bir görüntü yansıtan bir lens oluşturmak için düzinelerce eleman birleştirilmiştir.
Bozulma olmadan yüksek çözünürlüğü korumak, optik eksenin hassas şekilde hizalanmasını gerektirir. Birden fazla ayar, yüksek kaliteli bir görüntü sağlamak için optimum olarak birleştirilmiştir.
Renk alanını artırmak için Z-projeksiyon cihazı renk tasarımını elden geçirdik. Projeksiyon cihazı, görüntülerin birden fazla projeksiyon cihazı kullanılarak etkin bir şekilde görüntülenmesini sağlamak için kenar kaynaştırma ile birlikte; ton, doygunluk, renk sıcaklığı ve yedi renkli ayarı içeren çok çeşitli özelleştirilebilir kontrollere sahiptir.

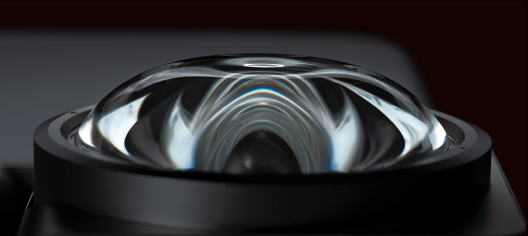

Ön lens grubu (Grup G1) geniş çaplı asferik/yuvarlak lense sahiptir. Projeksiyon cihazının ultra kısa mesafeli özelliği; yüksek hassasiyetli, tek mikron toleranslara sahip bu geniş (Φ87 mm) asferik komponente borçlu olduğu bir yüzeydir.
0,34’lük bir yansıtma açısı oranıyla*1 projeksiyon cihazının ultra kısa mesafeli lensi, ultra yakın mesafeden 300 inçe kadar görüntü yansıtabilir. Sadece 72 cm (28 inç) gibi ultra kısa mesafeden 100 inç görüntü yansıtılabilir*2.
- *1 “Yansıtma açısı oranı”(TR) yansıtma mesafesinin ekran genişliğine bölünmesidir.
- *2 Lens ile görüntünün yansıtıldığı yüzey arasındaki mesafe.

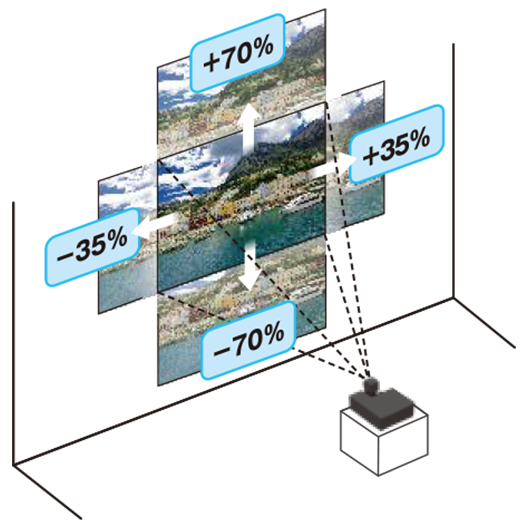

Yansıtılan görüntünün konumu, lens kaydırma aralığı dikey yönde %70 ve yatay yönde %35 olarak ayarlanabilir (yatay projeksiyon 16:10 olduğunda). Ayrıca, her projeksiyon yönü için lens kaydırma konumunu ezberleyen bir işlevle donatılmıştır.
Projeksiyon cihazı lensi, yaklaşık 30 yıllık tasarım teknikleri deneyimimizin ürünüdür, bu da iki eksende altı yönde döndürüldüğünde bile yüksek çözünürlükleri sürdürebilen lens çerçevelerinin geliştirilmesine yol açmıştır. Lens ve görüntüleme sistemini birleştirerek ve projeksiyon cihazı içindeki parçaların düzenini optimize ederek kompakt bir tasarım elde edilmiştir.
