用紙トレイ6(大容量給紙トレイA3ノビ1段)にはがきをセットしたい

コンテンツID(3185)

概要

用紙トレイ6(大容量給紙トレイA3ノビ1段)に、はがきをセットする手順について説明します。はがきをセットするときは、トレイにはがきセットガイドを取り付けます。

参照

手順

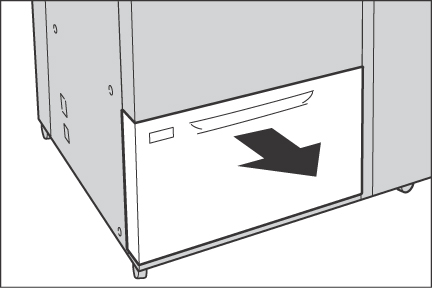

  1. 用紙トレイを、手前に止まるところまで引き出します。



    注意

    用紙トレイを引き出すときは、ゆっくりと引き出してください。トレイを勢いよく引き出すと、ひざなど身体にぶつかりケガの原因になるおそれがあります。

    注記
    • 本機がジョブを処理しているあいだは、ジョブで使用している用紙トレイを引き出さないでください。
    • はがきセットガイドを取り付けた状態で用紙トレイを引き出したときは、必ずすべてのはがき、または封筒を取り出して、セットし直してください。
    • 紙詰まりや用紙セットの間違いをしないために、用紙トレイに残っている用紙の上に、はがきを補給しないでください。
    • 用紙の劣化を防ぐため、用紙トレイに残っているはがきの上にはがきを補給しないでください。残っているはがきは、取り除いたあと、新しくセットしたはがきの上に重ねてください。
  2. 用紙がセットされている場合は、用紙を取り出します。

  3. トレイの左側にあるはがきセットガイドのネジをゆるめて(1)、矢印の方向に引き出します(2)。



  4. トレイ底面の右側にある切り込みと、トレイ手前のネジ穴にはがきセットガイドを差し込み(1)、はがきセットガイドのネジを締めて固定します(2)。



  5. コピー、またはプリントする面を上にして、はがきを矢印の方向にそろえて約100 ~500枚セットします(1)。縦ガイドクリップを指でつまみ、用紙サイズに合わせます(2)。



  6. コピー、またはプリントする面を上にして、残りのはがきを矢印の方向にそろえてセットします(1)。左側の横ガイドクリップを指でつまみ、用紙サイズに合わせます(2)。



    注記
    • 用紙上限線を超える量の用紙をセットしないでください。紙詰まりや故障の原因になります。
    • セットした用紙が100枚以下の場合は、ガイドが用紙に強く当たるため、用紙が変形して紙詰まりの原因になることがあります
    • ガイドは、用紙の幅に正しく合わせてください。ガイドの位置がずれていると、用紙が正常に搬送されず、紙詰まりの原因になることがあります。
  7. 奥に突き当たるところまで、用紙トレイをゆっくりと押し込みます。

    注記
    • 用紙トレイを押し込むときは、ゆっくりと押し込んでください。トレイを勢いよく押し込むと、故障の原因になります。
    補足
    • はがきセットガイドをトレイから取り外す場合は、はがきセットガイドのネジを完全にゆるめてから取り外してください。取り外したはがきセットガイドは、トレイの左側の所定の位置に差し込み(1)、ネジを締めて(2)保管してください。
