内部、右側面部
コンテンツID（2720）

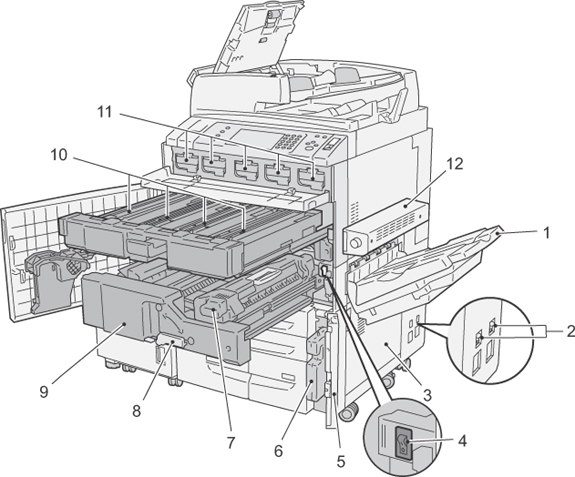

| 番号 | 名称 | 働き |
|---|---|---|
| 1 | 排出トレイ | ここに用紙が排出されます。 通常の排出トレイと、オプションのオフセット排出ができるトレイがあります。 オフセットキャッチトレイを装着している場合で、A4サイズ以下の用紙を排出するときは、延長トレイを格納してください。 |
| 2 | ブレーカースイッチ | 漏電を検知すると、自動的に電源を遮断するスイッチです。 |
| 3 | 右側面下部カバー | 紙詰まりを処置するときに開けます。 フィニッシャーが装着されている場合は、フィニッシャーのフロントカバーを開けてから開けます。 |
| 4 | 主電源スイッチ | 本機の主電源を入/切します。主電源については、必ず、機械管理者の指示に従ってください。 注記
参照 |
| 5 | トナー回収ボトルカバー | トナー回収ボトルを取り出すときに、このカバーを開けます。 |
| 6 | トナー回収ボトル | 使用済みのトナーを回収するボトルです。 |
| 7 | 定着装置 | トナーを用紙に定着させる部分です。 注記
|
| 8 | レバー | 転写ユニットを引き出すためのレバーです。 |
| 9 | 転写ユニット | ドラム上のトナー画像を用紙に転写します。紙詰まりの処置をするときに開けます。 |
| 10 | ドラムカートリッジ | 感光体がセットされています。本体に向かって左から、R1、R2、R3、R4です。 |
| 11 | トナーカートリッジ | ブラック（K1、K2）、シアン（C）、マゼンタ（M）、イエロー（Y）の4色のトナー（画像形成剤）が入っています。 |
| 12 | キャッチトレイファン | 風量を調整することで、トレイに排出された用紙のはりつきを防ぐことができます。 |
