カラートナー濃度（CTD）センサーを清掃したい

コンテンツID（2051）

概要

カラートナー濃度（CTD）センサーの清掃は、操作パネルにCTD センサーのアラートが表示されたときだけ行ってください。

警告

機械の性能の劣化を防ぎ安全を確保するため、清掃には各手順で指定されたものをご使用ください。スプレータイプのクリーナーは、引火や爆発の危険がありますので、絶対に使用しないでください。

注意

機械の清掃を行う場合は、電源スイッチを切り、必ず電源プラグをコンセントから抜いてください。電源スイッチを切らずに機械の清掃を行うと、感電の原因となるおそれがあります。

手順

電源を切ります。
主電源を切り、電源プラグやケーブルをすべて本機から抜きます。

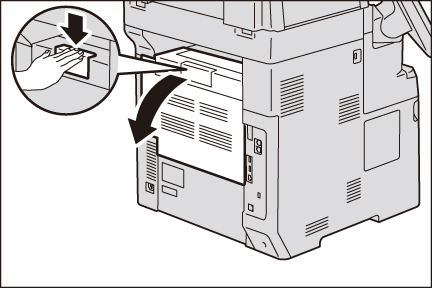

背面カバーを開けます。
右側面カバーを開けます。
ロックレバーを反時計回りに90度回して、トナー回収ボトルのロックを解除します。
ハンドルをつかんで、トナー回収ボトルを引き出します。トナーがこぼれないように、トナー回収ボトルは垂直に保持してください。
補足
- トナー回収ボトルを取り出す際に、落とさないように注意してください。
取り出したトナー回収ボトルを平らな場所に置きます。
注記
- トナー回収ボトルは、絶対に横向きに置かないでください。故障の原因になったり、トナーがこぼれたりするおそれがあります。
- トナー回収ボトルを取り出したあと、図に示した箇所を触らないようにしてください。トナーで手が汚れる場合があります。
操作パネルを左に回します。
上部カバーを開けます。
中間転写ユニットの両側のループに指を入れて、引き出します。
CTDセンサーを、乾いた清潔な綿棒で清掃します。
背面カバーを閉じます。
上部カバーを閉じます。
操作パネルを元の位置に戻します。
トナー回収ボトルを元の位置に戻します。
補足
- トナー回収ボトルがうまく入らない場合は、中間転写ユニットを完全に挿入してください。
ロックレバーを時計回りに90 度回して、トナー回収ボトルをロックします。
右側面カバーを閉じます。
電源プラグやケーブルを差しこみ、主電源を入れ、電源を入れます。
