ドラムカートリッジを交換したい

コンテンツID(1992)

概要

ドラムカートリッジの交換方法について説明します。

注意
  • ドラムカートリッジやトナーカートリッジは幼児の手が届かないところに保管してください。幼児がトナーを飲み込んだ場合は、ただちに医師に相談し指示を受けてください。
  • ドラムカートリッジやトナーカートリッジを交換する際は、トナーが飛散しないように注意してください。また、トナーが飛散した場合は、トナーが皮膚や衣服に付いたり、トナーを吸引したり、または目や口に入らないように注意してください。
  • 次の事項に従って、応急措置を行ってください。
    • トナーが皮膚や衣服に付着した場合は、石けんを使って水でよく洗い流してください。
    • トナーが目に入った場合は、目に痛みがなくなるまで15分以上多量の水でよく洗い、必要に応じて医師の診断を受けてください。
    • トナーを吸引した場合は、新鮮な空気のところへ移動し、多量の水でよくうがいをしてください。
    • トナーを飲み込んだ場合は、飲み込んだトナーを吐き出し、水でよく口の中をすすぎ、多量の水を飲んでください。すみやかに医師に相談し指示を受けてください。
注記
  • ドラムカートリッジを、直射日光や室内蛍光灯の強い光に当てないでください。また、ドラムの表面に触れたり、傷を付けたりしないでください。きれいなプリントができなくなることがあります。
  • 弊社が推奨していないドラムカートリッジを使用された場合、装置本来の品質や性能を発揮できないおそれがあります。本製品には、弊社が推奨するドラムカートリッジをご使用ください。
  • ドラムカートリッジを交換するときは、本機の電源を入れたままの状態にしておいてください。電源を切ると、本機のメモリー上に蓄えられた情報が消去されます。
  • 本機が節電状態になっている場合は、ドラムカートリッジを交換する前に操作パネルで <節電>ボタンを押し、<機械確認>ボタンを押して節電状態を解除してください。
  • ドラムカートリッジを交換するときは、操作パネルが点灯している場合も<機械確認>ボタンを押して正確なドラムカートリッジの状態を確認してから、交換してください。
補足
  • 使用可能ページ数は、A4(たて置き)の用紙を使用した場合の枚数です。用紙のサイズや方向、連続プリント枚数、使用環境などによって異なりますので、あくまでも目安としてお考えください。
  • 操作パネルのディスプレイに、「予備のドラムカートリッジを用意してください。」が表示されたあとは、画像汚れが発生することがあります。
  • ドラムカートリッジの交換時期については、操作パネルのディスプレイに表示されるメッセージに従ってください。

手順

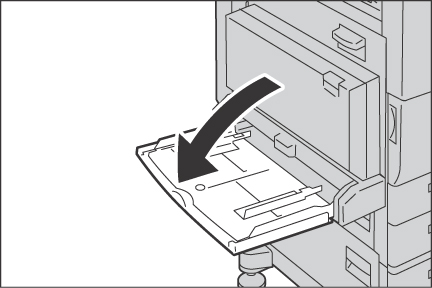

  1. 機械が停止していることを確認し、手差しトレイを開きます。



    補足
    • サイドトレイを装着している場合は、最初にサイドトレイの用紙を取り除いてください。

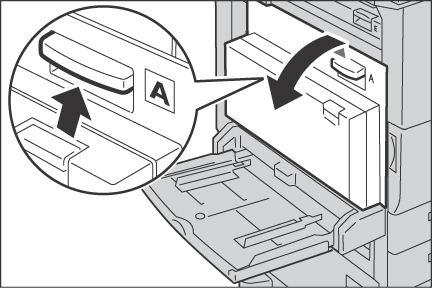

  2. ハンドルを持ち上げながら、左側面上部カバー[A]をゆっくりと開きます。



  3. 正面カバーを開けます。



  4. ドラムカートリッジのレバーを引き上げて、ドラムカートリッジの取っ手が持てるようになるまで、手前にゆっくり引き出します。



  5. ドラムカートリッジ上部の取っ手を引き起こして持ち、ドラムカートリッジを取り出します。



    注記
    • 必ず上部の取っ手を持ってドラムカートリッジを引き出してください。上部の取っ手を持たずにドラムカートリッジを引き出すと、ドラムカートリッジが抜け落ちて床を汚すことがあります。
  6. 箱を開けて、新しいドラムカートリッジを袋から取り出します。



    注記
    • 新しいドラムカートリッジを立てた状態で置かないでください。
    • 使用済みのドラムカートリッジは、弊社または販売店にお渡しください。
  7. ドラムカートリッジを平らな場所に置き、保護紙に付いているテープを持って、図のように保護紙を静かに引き抜きます。



    注記
    • 保護紙を引き抜くときは、水平にまっすぐ引き抜いてください。斜めに引くと、途中で紙が切れてしまうことがあります。
    • 保護紙を引き抜いたあとは、ドラムカートリッジを振ったり、ドラムカートリッジに衝撃を与えたりしないでください。
  8. ドラムカートリッジの取っ手を持って、奥に突き当たるまでゆっくり差し込みます。



    補足
    • 確実に差し込んでください。
  9. テープを、破かないようにまっすぐ水平に引き抜きます。



    注記
    • テープを引き抜くときは、水平にまっすぐ引き抜いてください。斜めに引き抜くと、途中でテープが切れてしまうことがあります。
  10. ドラムカートリッジを再度押し込みます。



    補足
    • 保護紙とテープは、そのまま空箱に入れてください。
  11. 正面カバーを閉じます。

    補足
    • 正面カバーが少しでも開いていると、メッセージが表示され、機械が作動しません。
  12. 左側面上部カバー[A]の中央部を押してゆっくりと閉じます。



  13. 手差しトレイを閉じます。
