フィニッシャーB1

コンテンツID(2220)

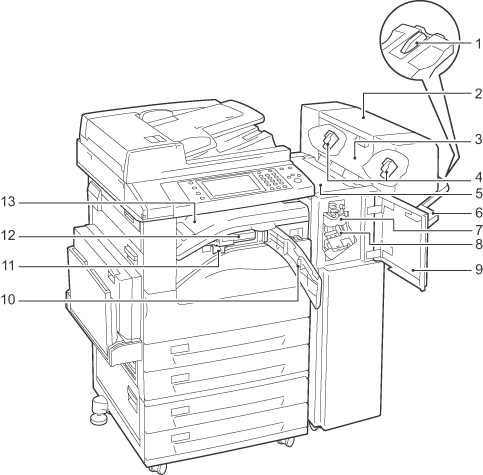

番号 名称 働き
1 トレイアタッチメント A4(たて置き)またはB5(たて置き)用紙をホチキスで留めずにフィニッシャートレイに排出するときに、装着します。
2 中とじユニット
(オプション)
折り目を付けた用紙にホチキスを留めます。
3 中とじユニット側面カバー 中とじ用ホチキスカートリッジを交換するときに開けます。
4 中とじ用ホチキスカートリッジ ホチキス針が内蔵されています。ホチキス針の交換・補給、針詰まりの処置のときに取り出します。
5 上面カバー 紙詰まりの処置のときに、このカバーを開けます。
6 フィニッシャートレイ ホチキス留めされた用紙や折り目が付いた用紙などが排出されます。
7 折り目ユニット 用紙に二つ折りの折り目を付けます。
8 ホチキスカートリッジ ホチキス針が内蔵されています。
9 正面カバー 紙詰まりの処置やホチキス針の交換などのときに開けます。
10 フィニッシャー接続部前面カバー パンチ穴の切りくずを捨てるときに、このカバーを開けます。
11 パンチダストボックス パンチ穴の切りくずが入ります。
12 パンチユニット2/3穴(US規格)
パンチユニット2/4穴
(いずれもオプション)
パンチ穴を開けます。
補足
  • パンチユニット2/3穴(US規格)の2穴間隔は70mmです。
  • パンチユニット2/4穴の2穴間隔は80mmです。
13 センタートレイ(フィニッシャー接続部上面カバー[F]) フィニッシャートレイに用紙が排出できないとき、ここに排出されます。
紙詰まりの処置のときは、上に開けます。
補足
  • センタートレイに排出された用紙は、こまめに取り除くようにしてください。
補足
  • フィニッシャーB1に接続された電源コードは専用接続コードです。この専用接続コードを機械本体以外へ接続して使用しないでください。
