右側面部での紙詰まりを取り除きたい

コンテンツID(2232)

概要

用紙が詰まると、機械が停止してアラームが鳴ります。詰まった用紙の破損を避けるため、まずは、操作パネルのディスプレイに表示されたメッセージに従ってください。

右側面部に詰まった用紙を取り除く方法について説明します。

注記
  • 紙詰まりが発生したとき、紙詰まり位置を確認しないで用紙トレイを引き出すと、用紙が破れて機械の中に紙片が残ってしまうことがあります。故障の原因になるので、紙詰まりの位置を確認してから、処置をしてください。
  • 紙片が本体内に残っていると、紙詰まりの表示は消えません。
  • 紙詰まりの処置をするときは、本体の電源を入れたままの状態にしておいてください。電源を切ると、本体のメモリー上に蓄えられた情報が消去されます。
  • 本体内部の部品には触れないでください。印字不良の原因になります。
補足

手順

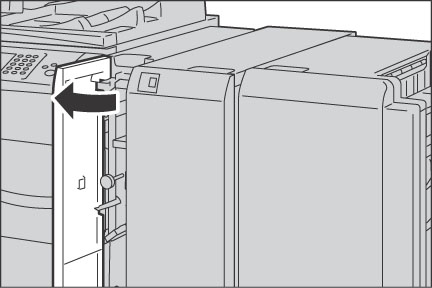

  1. フィニッシャーが装着されている場合は、機械が停止していることを確認し、トランスポートユニットV1のフロントカバーを開けます。
    フィニッシャーが装着されていない場合は、手順3へ進みます。



  2. レバー[1a]を右に開きます。



  3. 本体の右側面下部カバーの下向き矢印ボタンを押しながら、開けます。



  4. 上部に詰まっている用紙を取り除きます。



    補足
    • 用紙が破れた場合、紙片が残っていないかを確認してください。
  5. 下部に詰まっている用紙を取り除きます。



    補足
    • 用紙が破れた場合、紙片が残っていないかを確認してください。
  6. 右側面下部カバーを閉じます。

    補足
    • 右側面下部カバーが少しでも開いていると、メッセージが表示され、機械が作動しません。
  7. フィニッシャーが装着されている場合は、レバー[1a]を元に戻して、トランスポートユニットV1のフロントカバーを閉じます。

    補足
    • トランスポートユニットV1のフロントカバーが少しでも開いていると、メッセージが表示され、機械が作動しません。
