原稿送り装置で原稿詰まりが頻発する(DocuCentre-VI C5571/C4471/C3371/C2271)

コンテンツID(7207)

原稿送り装置内に、原稿の切れ端や付せん、クリップなどが残っている可能性があります。下記の3カ所を確認してください。





確認手順

上面カバー内を確認する(確認ポイント1)

  1. 原稿送り装置の上面カバーの取っ手を持ち、止まるところまで開けます。




    補足
    • カバーを十分に開くと、固定される位置があります。カバーは、ゆっくりと開けてください。

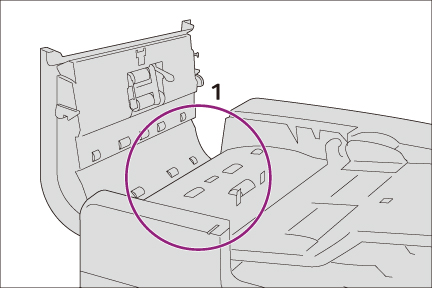

  2. 上面カバー内に、原稿の切れ端や付せん、クリップなどの残留物がないか確認します。



  3. 上面カバーをカチッと音がするまで閉じ、カバーの手前や奥に浮きがないことを確認します。



表面読み取り部付近を確認する(確認ポイント2)

  1. 原稿送り装置を開けます。

  2. 表面読み取りガラス面に、残留物がないか確認します。



原稿送り装置内を確認する(確認ポイント3)

  1. 原稿押さえの左側部分に、残留物がないか確認します。

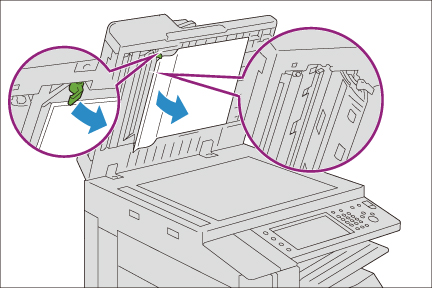

  2. 緑色のレバーをつまみ原稿クッションを開けて、裏面原稿読み取り部付近に、残留物がないか確認します。



  3. 開いた原稿クッションを閉じ、手前や奥に浮きがないことを確認してから、原稿送り装置を閉じます。
