プロトコル設定について

コンテンツID(7505)

ヘルプ機能を使用するには、あらかじめ本機にネットワーク設定を行う必要があります。機械管理者にご確認ください。

設定は本機の[仕様設定/登録]>[ネットワーク設定]画面で行います。

注記
  • 設定を行う前に、本機またはお持ちのHUB等で、ネットワークケーブルが正しくセットされているかご確認ください。



設定の流れ

[仕様設定/登録]画面の表示方法

  1. 本機の操作パネルで<認証>ボタンを押します。



  2. 数字ボタン、または表示されるキーボードを使って、機械管理者IDを入力し、[確定]を押します。




    補足
    • [認証/セキュリティ設定]の[認証の設定]の[パスワードの運用]で[パスワード使用‐パネル入力時]を[する]に設定している場合は、パスワードの入力が必要です。
    • パスワードを入力する場合は、[次へ]を押し、機械管理者のパスワードを入力して[確定]を押します。


  3. 操作パネルのディスプレイの認証状態表示エリアが、[機械管理者]になったことを確認します。




    補足
    • ユーザーが認証されると<認証>ボタンが点灯します。
    • 機械管理者の認証に失敗すると、次のメッセージが表示されます。
      「認証できませんでした。機械管理者IDを入力してください。」
    • 機械管理者の認証に、設定回数を超えて失敗すると、次のメッセージが表示されます。
      「認証失敗回数が制限値を超えました。これ以上操作できません。」
      • 本機を再起動すると、失敗した回数はリセットされます。
      • アクセス拒否状態を解除するときは、本機の電源を切り、操作パネルのディスプレイが消灯してから、もう一度電源を入れ直してください。
  4. メニュー画面の[仕様設定/登録]を押します。



  5. [仕様設定]>[ネットワーク設定]を押します。



プロトコルを設定する

[プロトコル設定]は、通信に必要な設定ごとに以下のカテゴリーで構成されています。

  • Ethernet設定
  • TCP/IP - 共通設定
  • TCP/IP - ネットワーク設定
注記
  • 各カテゴリーを設定するときは、それぞれの項目を選び、[確認/変更]を押して、設定画面を開いてください。

また、[Ping 接続確認]では、設定した条件で正しく通信できるかを確認できます。

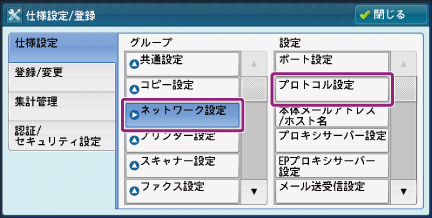

  1. [仕様設定]>[ネットワーク設定]>[プロトコル設定]を押します。



  2. [プロトコル設定]で、[TCP/IP - ネットワーク設定]を選び、[確認/変更]を押します。

  3. [TCP/IP - ネットワーク設定]で、IPアドレス、サブネットマスク、ゲートウェイアドレスなど、TCP/IP環境で本機を使用するための項目を設定します。

  4. [IPv4-DNS設定]または[IPv6-DNS設定]を選び、[確認/変更]を押します。

  5. 次の項目を設定します。

    • [DHCPからのアドレス取得]:[する]または[しない]
    • [DNSサーバーアドレス1〜3]:お使いのDNSサーバーアドレス
    注記
    • [DHCPからのアドレス取得]が[する]になっている場合は、[DNSサーバーアドレス1〜3]を指定する必要はありません。
    • [DNSサーバーアドレス1〜3]を指定したい場合は、[DHCPアドレス取得]を[しない]に設定してください。
  6. プロキシサーバーの設定をする場合は、「プロキシサーバー設定について [7502]」を参照して、設定します。

    設定しない場合は、[仕様設定/登録]画面が表示されるまで[閉じる]を押し、さらにもう一度[閉じる]を押します。
