Film de mesure de pression

Prescale

NEW

Film  Prescale pour mesurer la pression

Il s’agit du film qui peut mesurer la pression.
La pression et la répartition de la pression qui étaient difficiles à observer dans le passé, peuvent être maintenant facilement confirmées.

Prescale vous permet de mesurer facilement la répartition et la portée de la pression. Issu de la technologie avancée de revêtement de film mince de Fujifilm, le capteur d’inspection de pression du film vous permet de confirmer la répartition de celle-ci sur toute la surface en un coup d'œil. La couleur apparaît rouge lorsque la pression est appliquée, et la densité de la couleur varie en fonction de la pression. Pour couvrir une large plage de pressions (0,006 à 300 MPa), nous proposons huit types et neuf variantes de Prescale.

Film Prescale pour mesurer la pression  - Type de feuille Prescale

Grâce aux feuilles (Prescale Sheets), la mesure de la pression est plus accessible.

Les Prescale Sheets sont prédécoupées dans des dimensions simples d'utilisation. Elles sont conseillées aux utilisateurs débutants et pour les applications à petite échelle. Pour couvrir une large plage de pressions (0,2 à 300 MPa), nous proposons six types de Prescale Sheets.

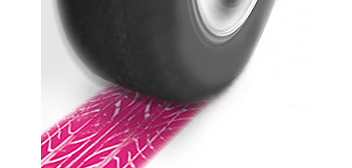

Mesure de la pression des pneus

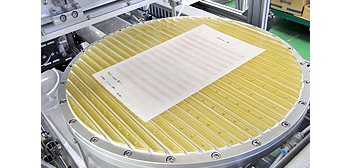

Mesure de la répartition de la pression d'un produit nettoyant sur des panneaux à cristaux liquides

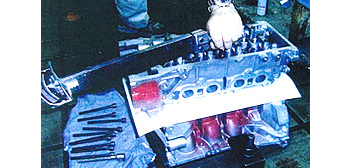

Mesure de la pression entre des têtes de cylindre et des blocs-cylindres

Nom du produit / Modèle

Prescale (type à deux feuilles / type à feuille unique)

Précision

± 10 % ou moins (mesuré par un densitomètre à 23 °C, 65 % HR)

Température recommandée

20 °C à 35 °C*1

Humidité recommandée

HR de 35 % à 80 % HR*2, *3

*1 Pression extrêmement basse (5LW) / pression très basse (4LW) / pression super-haute (HHS)  15 °C - 30 °C
*2 Pression extrêmement basse (5LW) / pression très basse (4LW)  20 % HR–75 % HR
*3 Pression super-haute (HHS) : 35 % HR–70 % HR

<Mode de calcul de la pression (MPa)>

Nous proposons neuf types de Prescale, et six types de Prescale Sheets en fonction de la plage de pression.
Chaque produit est destiné à une plage de pression précise (MPa). Les clients doivent s’assurer de la valeur de la pression de leur application.

1 MPa = 1 N/mm2 ≒ 10.2 kgf/cm2

To obtain the pressure value, you need the mass (kg) or newtons (N), as well as the surface area (mm2 or cm2).
For instance, if 100 kg is applied on a 100 mm2 (1 cm2) surface, the calculation is 100 kgf/cm2.
Divide this value by 10.2. The formula is 100 kgf/cm2 / 10.2 = 9.8 MPa.

the masskgf÷the surface areacm2

Measurable pressure range[MPa] = 9.8 [MPa]1421.37 [PSI]

  • * Dans le code de produit, W indique le type à feuille double, tandis que S indique le type à feuille simple.

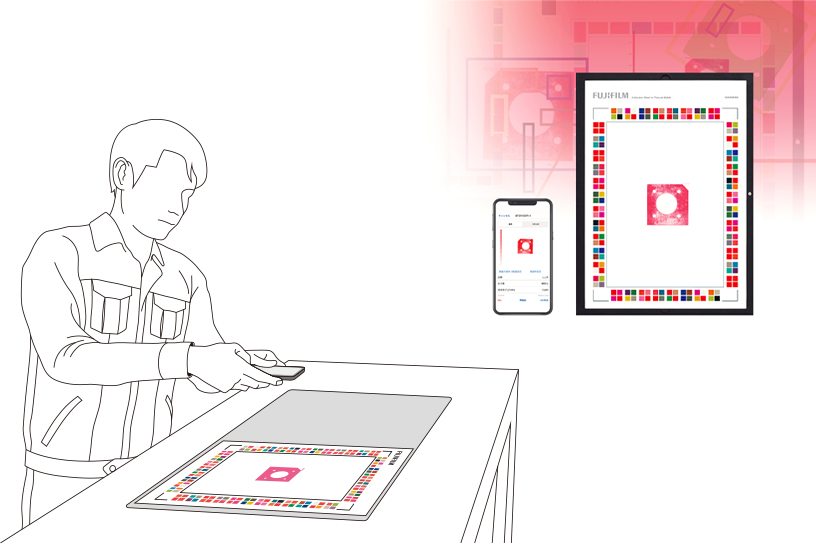

FUJIFILM Prescale Mobile

L'application qui permet à tout utilisateur de quantifier facilement la pression et d'autres résultats d'analyse.

Prescale Mobile est une application dédiée qui permet de quantifier facilement la pression en capturant le Prescale coloré à l'aide d'un appareil mobile. Vous pouvez également enregistrer et inspecter les images par rapport à votre propre échantillon limite.

  • Inspection quantitative facile
  • Améliorer la qualité de l'inspection
  • Améliorer la traçabilité

Veuillez consulter la "page produit" pour plus de détails sur les fonctions, les spécifications, l'utilisation, etc. de FUJIFILM Prescale Mobile.

Système de cartographie de la répartition de la pression  FPD-8010E

Le système de cartographie de la répartition de la pression permet de partager des analyses détaillées et des données.

Le système de cartographie de la répartition de la pression FPD-8010E permet de prélever des échantillons de couleur produits par pression à l’aide de Prescale et des Prescale Sheets, et d’effectuer diverses analyses avec plus de précision. Grâce à la visualisation de la pression et aux analyses effectuées sur un ordinateur, les applications potentielles sont infinies – de la conception et développement de divers produits à l’amélioration de l’équipement de production, en passant par l’entretien.

Nom du produit/Modèle

SYSTÈME DE CARTOGRAPHIE DE LA RÉPARTITION DE LA PRESSION DE FUJIFILM pour PRESCALE FPD-8010E

Composant

Logiciel dédié (CD-ROM), couverture dédiée, feuille d’étalonnage, manuel d’installation

Fonctions principales

Analyse de la pression / fonction de sortie des données de pression / fonction zoom partielle / fonction de synthèse de la longueur excessive

Scanner applicable

Scanner Epson A4 : Perfection V37/V370 , Perfection V600

Configuration requise

Système d’exploitation:
Windows10 Home/Pro(32Bit/64Bit)
Windows11 Home/Pro(64Bit)
CPU : 2GHz ou plus
Mémoire : 2GB ou plus
HDD : 32GB ou plus
Affichage : XGA ou meilleure, 65000 couleurs ou plus

Veuillez consulter la « Page du produit » pour obtenir des renseignements détaillés sur les fonctionnalités, l'utilisation, l’entretien/réparation, etc. de FPD-8010E. Vous pouvez également télécharger les versions d'évaluation et mettre à jour vers la dernière version des produits sur cette page Web.

Vous pouvez télécharger la brochure générale et d’autres informations sur l’application  Prescale.

  • Brochure générale
  • Applications pour les industries des smartphones et des tablettes
  • Applications pour les industries automobiles
  • Applications pour les industries alimentaires et pharmaceutiques

Vous pouvez demander en ligne d’autres informations sur les exemples d’application par utilisation ou par secteur d’activité, et demander des échantillons gratuits.
