Film de mesure de répartition de la chaleur

Thermoscale

NEW

Structure

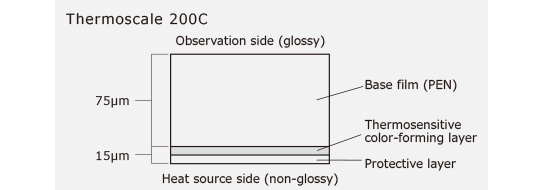

Le film de base est revêtu d'une couche chromogène et thermosensible, et d’une couche protectrice comme sur la figure ci-dessus. Touchez la surface non brillante avec la source de chaleur et observez le côté brillant de la feuille pour voir les motifs de couleur représentant la distribution de chaleur.

Principe

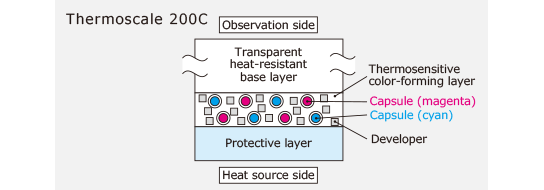

La chaleur fait fondre le révélateur et rend perméable les parois des microcapsules, ce qui lui permet d'y entrer et d'y réagir avec l'agent chromogène afin de produire des couleurs.

Thermoscale 200C

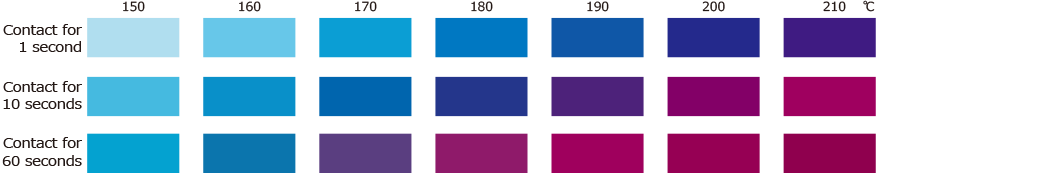

L'étendue du changement de couleur dépend de la température de la source de chaleur et de la durée du contact. Même sous une température identique, un temps de contact plus court produit des couleurs plus pâles avec une teinte de bleue tandis que son augmentation produit des couleurs plus profondes avec une teinte de rouge. Il faut noter que le changement de couleur dépend aussi d'autres facteurs tels que le type de matériel du côté opposé (c'est-à-dire du côté non-source de chaleur), des caractéristiques thermiques, de la pression de contact et du débit d'air. L’étalonnage doit dont être effectué dans les conditions réelles d'utilisation.

Plage de températures de fonctionnement recommandée : 15 °C - 30 °C Humidité de service recommandée  35 % RH-80 % RH

  • *Remarque : les échantillons de couleurs ci-dessus ont été produits par Fujifilm dans les conditions de test. L’étalonnage doit être effectué sous les conditions réelles d’utilisation pour la correspondance des températures.

Thermoscale 100

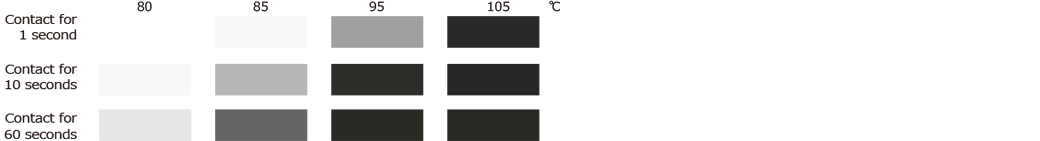

Les feuilles de Thermoscale virent au noir lorsqu’elles entrent en contact avec une source de chaleur. Un temps de contact court produit des couleurs pâles. Lorsque le temps de contact augmente (à la même température), les couleurs deviennent plus profondes. Il faut noter que le changement de couleur dépend aussi d'autres facteurs tels que le type de matériel du côté opposé (c'est-à-dire du côté non-source de chaleur), des caractéristiques thermiques, de la pression de contact et du débit d'air. L’étalonnage doit dont être effectué dans les conditions réelles d'utilisation.

Plage de températures de fonctionnement recommandée : 15 °C - 30 °C Humidité de service recommandée  35 % RH-80 % RH

  • *Remarque : les échantillons de couleurs ci-dessus ont été produits par Fujifilm dans les conditions de test. L’étalonnage doit être effectué sous les conditions réelles d’utilisation pour la correspondance des températures.
1

Coupez une pièce de film Thermoscale à la bonne forme/longueur et placez-la sur ou dans l'équipement.

2

Utilisez normalement l'équipement pour mettre la feuille de Thermoscale en contact direct avec la source de chaleur.

  • * Le côté non brillant doit faire face à la source de chaleur.
3

Les motifs de couleurs sont produits par la feuille de Thermoscale en réponse à la distribution de chaleur.

4

Enlevez la feuille de Thermoscale et examinez du côté brillant.

  • Les motifs de couleurs indiquent la répartition de la chaleur sur la surface de chauffage.
