Présentation
-
Prête à l’emploi pour les substrats LCD plus grands
-
Un filtre à cartouche PPE à débit ultra-élevé qui dépasse celui des cartouches conventionnelles.
-
Idéal pour les grands substrats LCD des gén. 8 à 10
Caractéristiques
Débit ultra-élevé
La cartouche à débit ultra-élevé augmentant la surface de la membrane à l’intérieur de la cartouche, tout en utilisant une structure qui optimise les capacités de filtration.
Excellentes clarification et filtration
Un tissu non tissé dense permet une clarification et une filtration fiables.
Excellente préfiltration
La cartouche retient les particules de manière fiable et appuie entièrement les fonctions de préfiltration du filtre à membrane. Elle est très efficace pour prolonger la durée de vie des systèmes de filtration.
Excellente résistance chimique
Le polypropylène étant utilisé pour tous les matériaux de la cartouche, celle-ci peut être utilisée avec des acides, des alcalis et divers types de solvants organiques.
Applications principales
-
Pour la préfiltration, la clarification et la filtration dans les procédés humides pour les grands substrats LCD
-
Pour la préfiltration, la clarification et la filtration lorsqu’un débit élevé est requis pour différents types de produits chimiques et de réactifs acides et alcalins.
Caractéristiques techniques
Tableau des caractéristiques de performance
|
Élément |
Unité |
Type de produit |
||||
|---|---|---|---|---|---|---|
|
PPE025 |
PPE045 |
PPE100 |
PPE200 |
|||
|

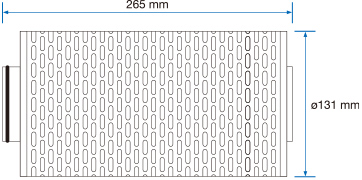

Taille |
Longueur |
mm |
265 |
|||
|
Diamètre extérieur |
mm |
131 |
||||
|
Pression différentielle maximale |
25 °C |
MPa |
0,34 (pression positive) |
|||
|
Plage de PH à utiliser |
|
1 à 14*1 |
||||
- *1 En cas d’utilisation de la cartouche pour la filtration des fluides chimiques, une évaluation préalable doit être effectuée dans les conditions d’utilisation prévues.
Matériel
|
Nom de la pièce |
Matériel |
|---|---|
|
Tissu non tissé |
Polypropylène |
|
Matériel de support |
Polypropylène |
|
Étui |
Polypropylène |
|
Joint torique |
EPDM (standard) |
Taille du joint torique : JIS-P65 (AS568-334 ou équivalent)
Exemple d’efficacité de rétention
Unité : %
|
Numéro de la pièce |
Niveau de rétention |
Taille des particules (µm) |
|||
|---|---|---|---|---|---|
|
3,0 |
5,0 |
10,0 |
30,0 |
||
|
PPECJM025 |
2,5 |
99 |
- |
- |
- |
|
PPECJM045 |
4,5 |
- |
99 |
- |
- |
|
PPECJM100 |
10 |
- |
- |
99 |
- |
|
PPECJM200 |
20 |
- |
- |
- |
99 |
Conditions de mesure (025 045)
Particule test : Test de poussière fine ISO Turbidité du fluide d’essai : 10 ppm Débit : 11,3 l/min
Conditions de mesure (100 200)
Particule test : Test de poussière fine ISO Turbidité du fluide d’essai : 10 ppm Débit : 11,3 l/min
Débit initial et perte de pression initiale (par taille de pore)
Nom de produit abrégé
Produits associés
Les deux types de boîtiers suivants permettent aux filtres à débit très élevé de mettre leurs performances en pratique.
- FPSUX TE1 (en polypropylène)
- FS6LJM 1-1 50 FET 1 (en acier inoxydable)
- * Pour plus de détails sur les méthodes d’utilisation, reportez-vous au manuel d’instructions fourni avec le produit.
- * Le produit peut être fabriqué sur commande, selon la forme et/ou la taille. Pour plus de détails, contactez votre agent commercial.
- * Ces caractéristiques techniques peuvent être modifiées sans préavis à des fins d’amélioration.
