Objectifs de haute résolution

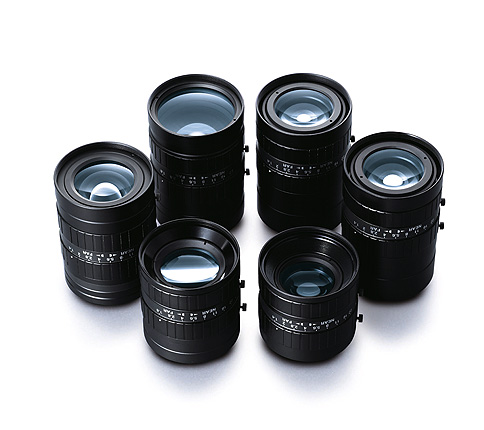

Série CF-HA

La série FUJINON CF-HA est adaptée aux caméras à capteur d’image de 1" pour obtenir une haute résolution jusqu’à 1,5 méga-pixels (pas de 7,4 µm entre 2 pixels).

Fiche de spécifications série CF-HA

Modèle Tailles de format compatibles Distance focale
(mm)
4/3 1.1 1 1/1.2 2/3 1/1.8 1/2 1/3
CF12.5HA-1 12.5
CF16HA-1 16
CF25HA-1 25
CF35HA-1 35
CF50HA-1 50
CF75HA-1 75

● Taille de capteur compatible (std.) : Taille idéale pour profiter de la résolution recherchée.

Caractéristiques principales

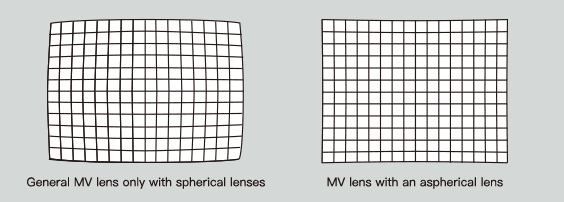

Faible distorsion

La série FUJINON CF-HA contrôle totalement la distorsion, laquelle entraîne des problèmes dans les applications nécessitant une haute précision, telles que la mesure de dimension.

  • * Image simulée

Haute performance en gros plan

La méthode de mise au point arrière*1 permet des performances élevées en gros plan.

  • *1 CF12.5HA-1 and CF16HA-1

Faible nombre F

La grande ouverture F jusqu’à F1.4 garantit une image claire même dans des situations de faible luminosité.

Quantité de lumière périphérique suffisante

Une quantité suffisante de lumière est transmise, même sur les bords de l’image, ce qui contribue à une précision d’inspection stable.

Gamme

CF12.5HA-1

Distance focale [mm] 12.5
Plage d'ouvertures de l’iris (nombre F) F1.4-F22
Angle de champ 53,1°x 41,2° (1")
Distance de travail*2 (mm) ∞‐100
Réglage de mise au point Manuel
Réglage de l'iris Manuel
Caractéristiques du filtre [mm] M49 x 0,75
Monture Monture C
Poids (environ) [g] 290
Taille du capteur (max.) 1"
Distorsion TV [ %] 0,86
Encombrement [mm] Φ51×68,5

CF16HA-1

Distance focale [mm] 16
Plage d'ouvertures de l’iris (nombre F) F1.4-F22
Angle de champ 42,6°x 32,8° (1")
Distance de travail*2 (mm) ∞‐100
Réglage de mise au point Manuel
Réglage de l'iris Manuel
Caractéristiques du filtre [mm] M49 x 0,75
Monture Monture C
Poids (environ) [g] 280
Taille du capteur (max.) 1"
Distorsion TV [ %] 0,79
Encombrement [mm] Φ51×70,5

CF25HA-1

Distance focale [mm] 25
Plage d'ouvertures de l’iris (nombre F) F1.4-F22
Angle de champ 29,9°x 22,7 (1")
Distance de travail*2 (mm) ∞-100
Réglage de mise au point Manuel
Réglage de l'iris Manuel
Caractéristiques du filtre [mm] M49 x 0,75
Monture Monture C
Poids (environ) [g] 310
Taille du capteur (max.) 1"
Distorsion TV [ %] 0,36
Encombrement [mm] Φ51×75,5

CF35HA-1

Distance focale [mm] 35
Plage d'ouvertures de l’iris (nombre F) F1.4-F22
Angle de champ 20,3°x 15,3° (1")
Distance de travail*2 (mm) ∞-200
Réglage de mise au point Manuel
Réglage de l'iris Manuel
Caractéristiques du filtre [mm] M49 x 0,75
Monture Monture C
Poids (environ) [g] 180
Taille du capteur (max.) 1"
Distorsion TV [ %] 0,18
Encombrement [mm] Φ51×48,5

CF50HA-1

Distance focale [mm] 50
Plage d'ouvertures de l’iris (nombre F) F1.8-F22
Angle de champ 14,1°x 10,6° (1")
Distance de travail*2 (mm) ∞-400
Réglage de mise au point Manuel
Réglage de l'iris Manuel
Caractéristiques du filtre [mm] M49 x 0,75
Monture Monture C
Poids (environ) [g] 235
Taille du capteur (max.) 1"
Distorsion TV [ %] 0,20
Encombrement [mm] Φ51×55,5



  • * À l’avant du barillet de l’objectif

CF75HA-1

Distance focale [mm] 75
Plage d'ouvertures de l’iris (nombre F) F1.8-F22
Angle de champ 9,8°x 7,3° (1")
Distance de travail*2 (mm) ∞-900
Réglage de mise au point Manuel
Réglage de l'iris Manuel
Caractéristiques du filtre [mm] M49 x 0,75
Monture Monture C
Poids (environ) [g] 300
Taille du capteur (max.) 1"
Distorsion TV [ %] 0,01
Encombrement [mm] Φ51×76
