公共施設や企業での監視・記録から放送局向けのお天気・情報カメラまで、様々な用途で実績を築いてきたフジノンの屋外用リモコン雲台システム。
静止精度・堅牢性・静粛性はもちろん、システム構築や操作性など、実務での運用面までをも追求した確かな信頼性で、皆様の安全・安心を見守り続けます。

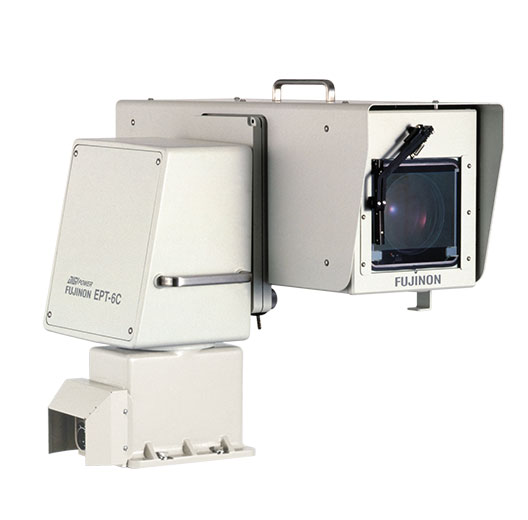

EPT-6C-H2A
高倍率ズームレンズ搭載可能な、HDボックスタイプカメラ対応の小型・高性能リモコン雲台システムです。
- 42倍のズームレンズ搭載可能
- HDボックスタイプカメラ対応
- 据え置き、可搬の両運用が可能
- ウォッシャーユニット取付可能
主な仕様（雲台ヘッド）
-
型名
-
EPT-6C-H2A
-
使用範囲
-
屋外一般
-
使用温度範囲
-
-20℃～+40℃
-
防水保護等級
-
4級
-
搭載可能質量
-
20kg（最大）
-
動作範囲
-
パン
- 動作：本体回転型
- 角度：360°
- 速度：15°/s（最大）
チルト
- 動作：片持重心回転型
- 角度：上側 40°、下側 40°
- 速度：15°/s（最大）
-
静止精度
-
±5'以内
-
速度比
-
パン：最大1:300（0.05°/s〜15°/s）
チルト：最大1:300（0.05°/s〜15°/s）
-
騒音レベル
-
NC35以内（パン・チルト動作1°/s時）
-
電源
-
AC100／200V 50/60Hz（システムコントローラより供給）
-
消費電力
-
125W（最大）
-
質量
-
約20.5kg
主な仕様（カメラハウジング）
-
型名
-
ERH-406C-H2A
-
使用範囲
-
屋外一般
-
使用温度範囲
-
-20℃～+40℃
-
防水保護等級
-
4級
-
搭載可能カメラ
-
小型ボックスタイプカメラ
-
搭載可能レンズ
-
ENGレンズ
-
ヒーター
-
自動：+15℃以下でON
-
ファン
-
自動：+30℃以上でON
-
デフロスター
-
リモート制御（+40℃以上ではOFFのみ）
-
ワイパ
-
リモート制御
-
電源
-
DC12V
-
消費電力
-
最大35W（カメラを除く）
パンチルトヘッドより電源供給 -
質量
-
約11kg（カメラ、レンズ除く）

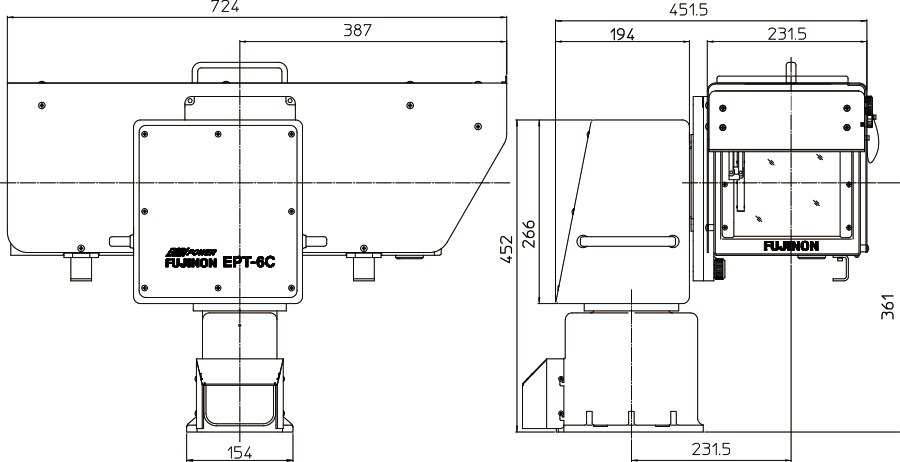

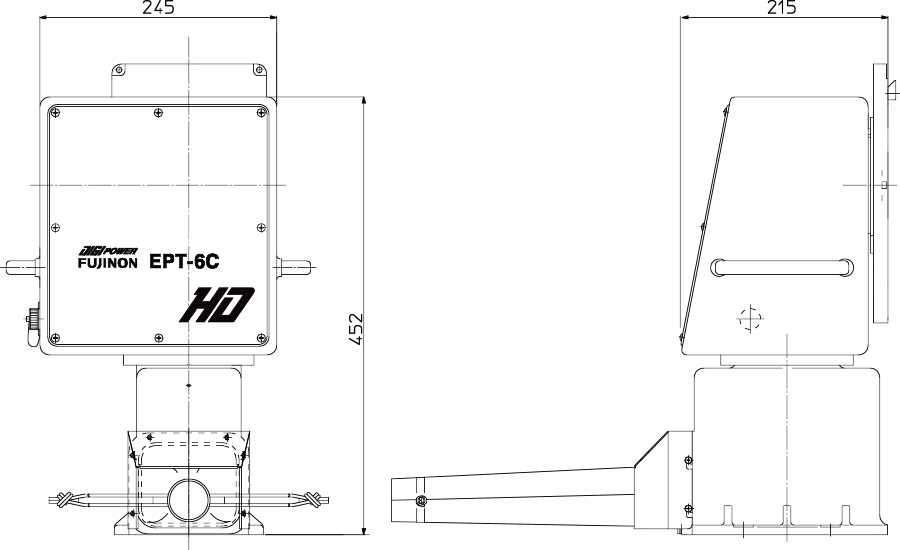

外形寸法図（mm）
構成外形寸法図（mm）
システム例

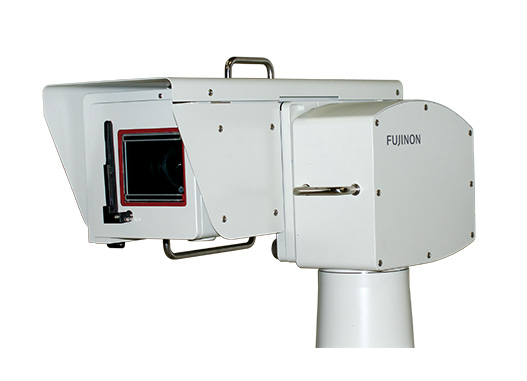

EPT-6D-32A / EPT-6D-3FA
- 高いメンテナンス性
- 小型・軽量でありながら23倍レンズ搭載可能
- デジタル制御で高品質な作動性を実現
- RS-485対応で長距離 通信・マルチシステムの構築が容易
主な仕様
-
型名
-
EPT-6D-32A / EPT-6D-3FA(光伝送タイプ)
-
仕様範囲
-
屋外一般
-
使用温度範囲
-
-20℃〜+40℃
-
防水保護等級
-
4級
-
搭載可能質量
-
12kg（最大）
-
耐風速
-
正常稼働：15m/s
動作可能：30m/s
非破壊：50m/s
-
作動範囲
-
パン
- 動作：本体回転型
- 角度：370゜
- 速度：20゜/s（最大）
チルト
- 動作：片持重心回転型
- 角度：上側 45゜、下側 45°
- 速度：20゜/s（最大）
-
静止精度
-
±5ʼ以内
-
速度比
-
パン：最大 1:500（0.04°/s〜20°/s）
チルト：最大 1:500（0.04°/s〜20°/s）
-
騒音レベル
-
NC35以内（パン・チルト動作 10°/s時）
-
電源
-
システムコントローラより供給
[32A] AC100V 50/60Hz[3FA] AC220V 50/60Hz
-
消費電力
-
125W（最大）
-
質量
-
[32A] 約14kg
[3FA] 約21.5kg
主な仕様（カメラハウジング）
-
型名
-
ERH-406-D-32A
-
仕様範囲
-
屋外一般
-
使用温度範囲
-
-20℃～+40℃
-
防水保護等級
-
4級
-
搭載可能カメラ
-
小型ボックスタイプカメラ
-
搭載可能レンズ
-
ENGレンズ
-
ヒーター
-
自動：+15℃以下でON
-
ファン
-
自動：+30℃以上でON
-
デフロスター
-
リモート制御（+40℃以上ではOFFのみ）
-
ワイパ
-
リモート制御
-
電源
-
DC12V
-
消費電力
-
最大35W（カメラを除く）
パンチルトヘッドより電源供給 -
質量
-
約8kg（カメラ、レンズ除く）

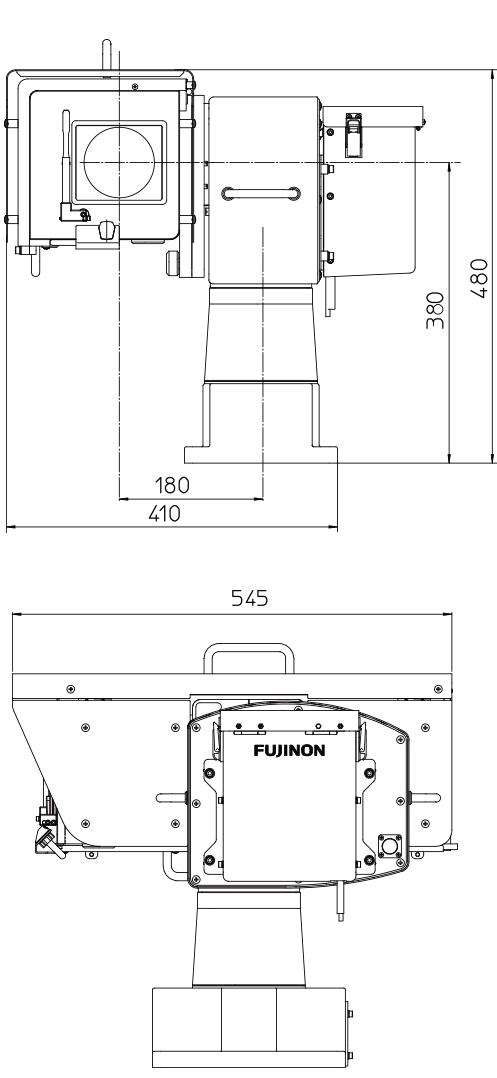

外形寸法図（mm）*EPD-6D-32A

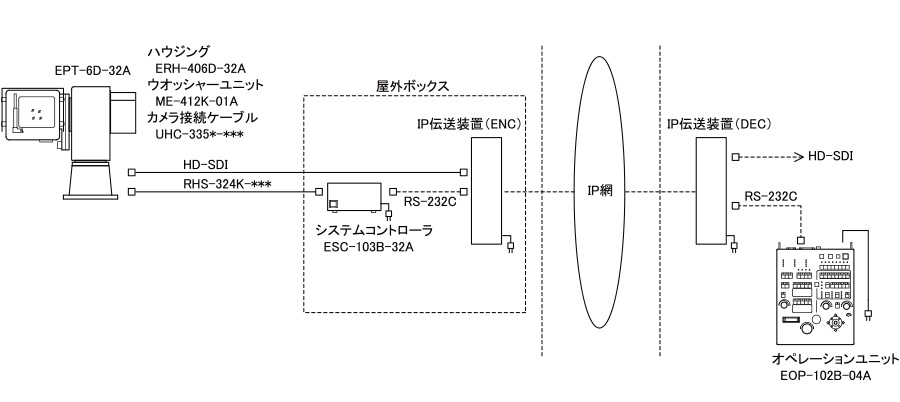

システム例

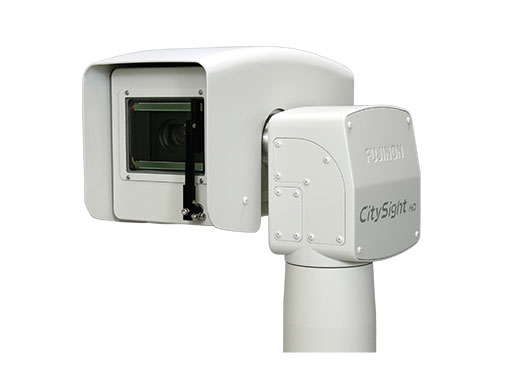

CPT-61F-H2C
- 小型情報カメラシステム
- ハイビジョン対応高倍率20倍カメラを搭載
- 40ワットの低消費電力を実現
主な仕様
-
型名
-
CPT-61F-H2C
-
仕様範囲
-
屋外一般
-
搭載カメラ
-
カメラ仕様
1/3型 CMOSカラーカメラ（単板）（有効画素数 約210万画素）レンズ
20倍 f4.7～94mm F1.6～3.5 電子ズーム時：（最大）240倍最低被写体照度
0.5ルックス（1/30sec、ゲイン+32dB） -
使用温度範囲
-
-10℃〜+40℃
-
防水保護等級
-
4級
-
耐風速
-
正常稼働：15m/s
動作可能：30m/s
非破壊：50m/s
-
作動範囲
-
パン
- 動作：本体回転
- 角度：300゜
- 速度：25°/s（最大）
チルト
- 動作：片持重心回転型
- 角度：上側95°、下側95°
- 速度：25°/s（最大）
-
静止精度
-
±5'以内
-
速度比
-
1:40以上
-
騒音レベル
-
NC40以内
-
使用温度範囲
-
-10℃～+40℃
-
ヒーター
-
ハウジング内の温度により自動でON/OFF
-
ファン
-
ハウジング内の温度により自動でON/OFF
-
デフロスター
-
ハウジング内の温度により自動でON/OFF
-
電源
-
DC15V（システムコントローラーより供給）
-
消費電力
-
最大40W
-
質量
-
約5kg

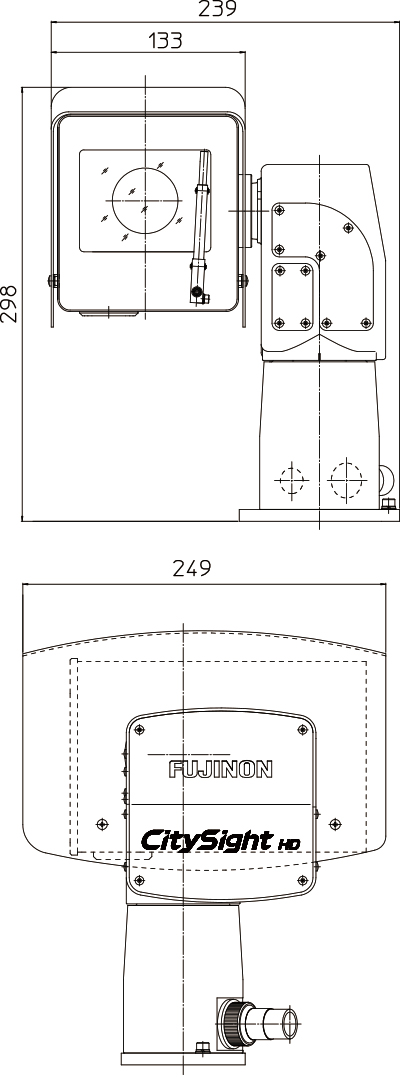

外形寸法図（mm）
システム例
