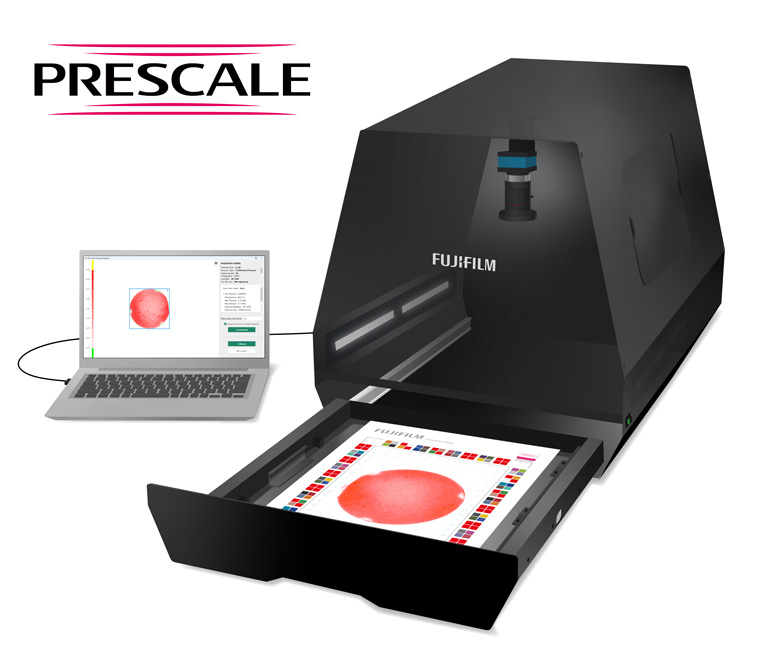

圧力画像解析装置「プレスケールステーションA3」新発売

富士フイルム株式会社（本社：東京都港区、代表取締役社長・CEO：後藤禎一）は、圧力測定フィルム「プレスケール」^*1専用の圧力画像解析装置「プレスケールステーション」のA3サイズ対応モデル「プレスケールステーションA3」を2026年7月22日に発売します。

今回、新たにA3モデルをラインアップに加えたことで、現行のA4サイズ対応モデルと合わせて、より幅広いサイズの圧力検査に対応できるようになりました。半導体・電子部品業界をはじめ、自動車、電池等、各業界の工業製品における製造工程など幅広い分野において、圧力検査の効率向上と品質管理強化をサポートします。

「プレスケール」は、接触した物同士の圧や面圧のバランス・分布を可視化できるフィルムで、当社がグローバル市場シェアトップです。圧力が加わると赤く発色し、その濃淡により圧力の大小を視覚的に確認できます。

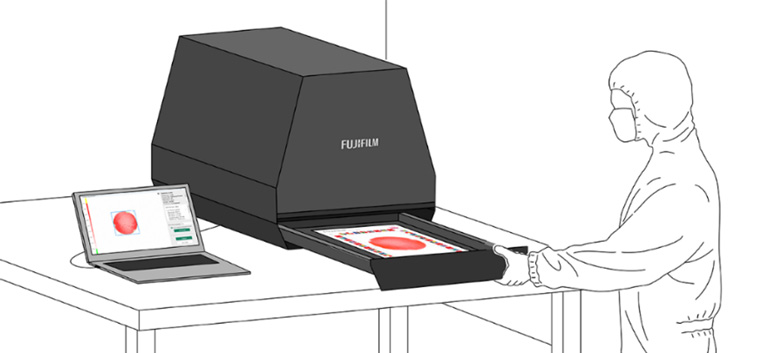

「プレスケールステーション」は、圧力により発色した「プレスケール」の画像を高解像度FAカメラ（Factory Automation Camera）^*2で読み取ることで圧力の定量化を実現する装置です。誰でも簡便かつ高精度にデータを解析・保存可能で、昨年10月のA4モデル発売以降、特に半導体や電子部品業界における圧力検査の効率向上や品質管理強化に貢献しています。

昨今、製造プロセスの高度化や品質保証・トレーサビリティの高まりに伴い、各種製造工程における圧力検査の重要性が増しています。特に半導体分野では、ウエハーやチップを接合する「ウエハーボンディング」工程や、完成したチップを保護・実装する「パッケージング」工程において、接合および封止の精度・安定性に対する要求が一層高まっています。

今回発売する「プレスケールステーションA3」は、半導体の製造で現在主流の12インチ（φ300mm）のウエハーの面圧を測定した「プレスケール」の画像を解析可能です。今年6月に発売したウエハー形状の「円形プレスケール」^*3の読み取りにも対応しています。発色した「プレスケール」の画像を高解像度FAカメラとLEDを内蔵した装置で読み取り、当社が培ってきた高度な画像処理技術と光学技術を融合したシステム設計により、圧力データを効率的に解析・保存できます。また、お客さま独自の検査基準に基づく自動合否判定機能により、読取・解析・判定・記録までの工程を一元化。ワークフロー改善により製造現場での量産工程における設備メンテナンスの時間短縮や品質の向上に貢献します。今後も、お客さまのニーズに応じた機能追加やソフトウェアアップデートを継続的に実施し、より高度な解析や利便性向上を図ることで、製造現場の検査業務を支援していきます。

当社は、これまで培ってきた技術を生かし、これからも製造現場における高精度・効率的な検査ワークフローの構築を支援、業務のデジタル化を推進することで、お客さまの製造現場の検査効率向上や品質管理強化に貢献していきます。

*1 当社の精密塗布技術とマイクロカプセル技術を活用して、圧力や面圧のバランス、分布を簡単に可視化できるフィルム。
*2 製造工程において画像処理や監視を行うために使用される産業用カメラ。
*3 半導体製造工程における圧力検査向けに、ウエハー形状に合わせた円形タイプの「プレスケール」

記

1. 製品名・発売日・価格

製品名	発売日	標準ユーザー渡し価格
プレスケールステーションA3	2026年7月22日	オープン価格

2. 主な特長

（1）検査（読取・解析・保存）をワンストップで行い、圧力を“見える化”する圧力画像解析装置

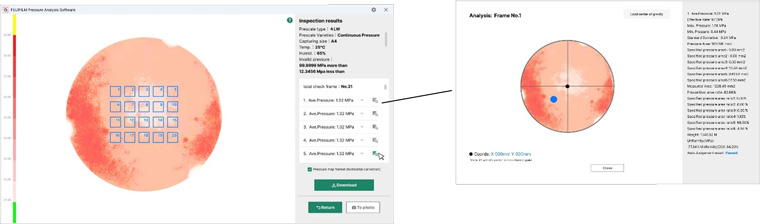

「プレスケールステーションA3」は、圧力測定フィルム「プレスケール」の発色を高解像度FAカメラで読み取り、パソコンで圧力データを解析・保存できる装置です。高精度な読取により、微細な圧力分布まで詳細に可視化。目視検査では見逃されがちな圧力ムラも、数値と画像で明確にとらえられます。A3サイズまでの圧力検査に対応し、半導体の製造で現在主流の12インチ（φ300mm）のウエハーの面圧を測定した「プレスケール」の解析が可能です。読み取った画像はパソコン上に圧力分布マップとして表示され、圧力の分布状況を色や数値で確認できます。また、最大値・最小値・平均値などの解析結果の表示や、任意領域の評価、検査結果の保存が可能です。これにより、誰でも簡単に圧力状態を定量的に評価できます。さらに、検査枠のグループ化や荷重中心の解析など、新たな機能も追加搭載予定です（A3サイズ／A4サイズともに2026年8月追加予定）。
