Meetfilm voor verdeling van ultraviolet licht

UVSCALE

NEW

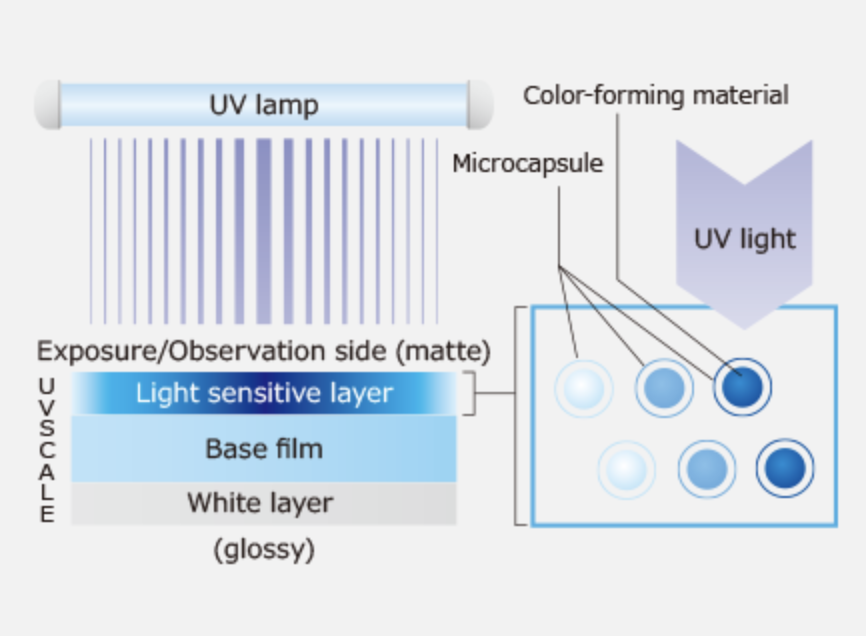

Structuur

Eén kant van de basisfolie heeft een uv-lichtgevoelige laag en de andere kant heeft een witte laag. De lichtgevoelige laag verandert van kleur afhankelijk van de hoeveelheid uv-licht die het opvangt, zodat de hoeveelheid licht die op het blootgestelde oppervlak wordt verspreid gemakkelijk zichtbaar is door de lichtgevoelige laag en de witte laag te observeren wanneer deze aan de basis worden bevestigd.

Principe

Het kleurvormende materiaal in de microcapsules reageert met het uv-licht en verandert van kleur.

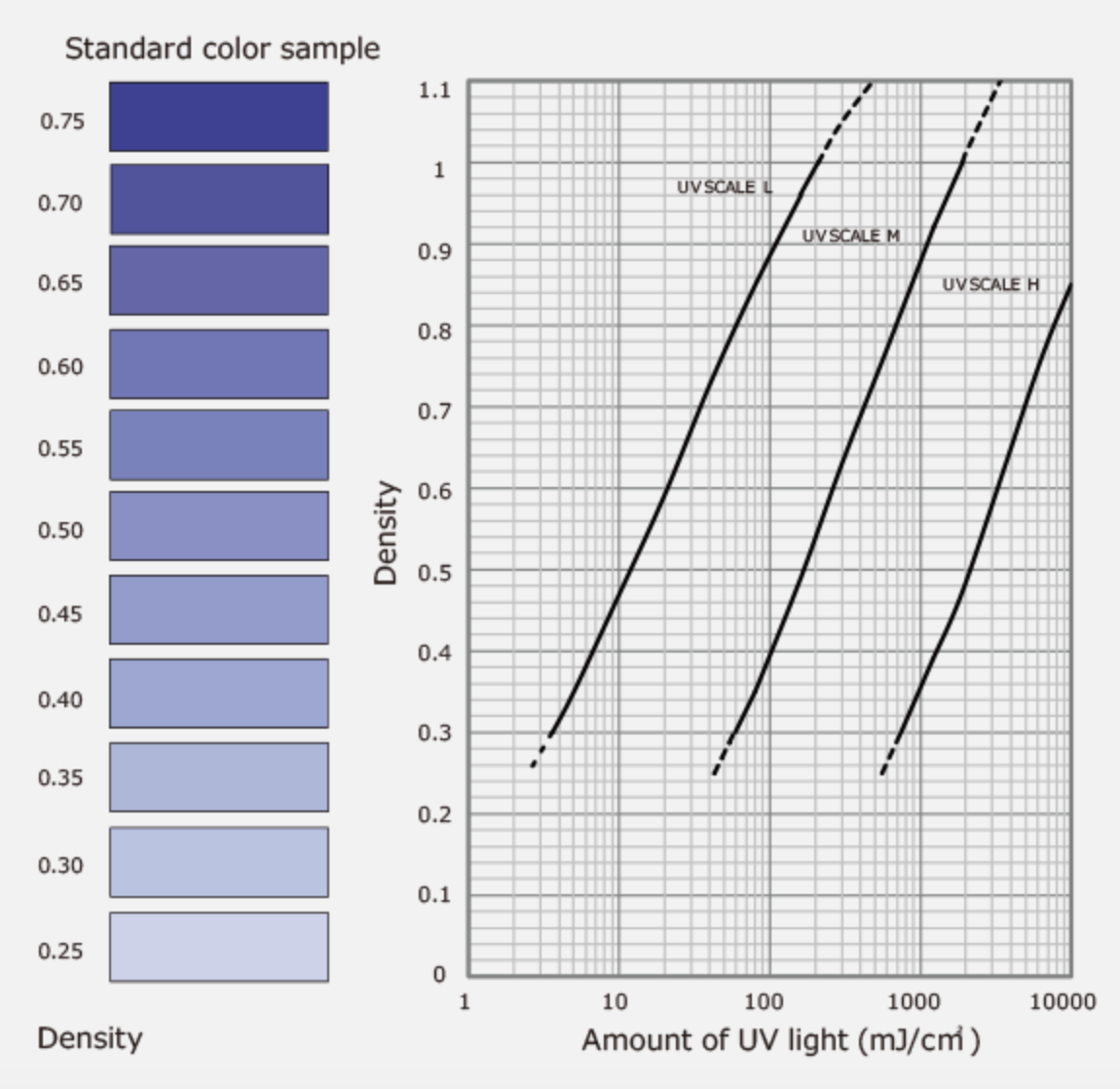

Standaard kleurkaart

De afbeelding rechts geeft de kleurkenmerken weer die worden gegenereerd door een hogedruk kwiklamp. Houd er echter rekening mee dat deze kleurkenmerken waarden zijn die worden gegenereerd door het gebruik van Fujifilm lichtbronnen en apparaten, dus er kunnen verschillen zijn in kleurdichtheid voor een bepaalde hoeveelheid licht als gevolg van verschillen en variaties in individuele lampen of de omgeving.

Voordelen van visuele controles

Als u verwijst naar standaard kleurentabellen, kunt u op een eenvoudige manier de cumulatieve lichtwaarden visueel beoordelen.
Het verstrekken van kleurmonsters kan de tijd die nodig is voor het controleren van de hoeveelheid uv-licht bij het starten van het werk en het wisselen van objecten aanzienlijk verminderen.

  • * Elke dichtheid is de waarde gemeten door Fujifilm. Het is geen garantie voor het dichtheidsniveau.
  • * De hoeveelheden uv-licht zijn waarden die een 365 nm uv-lichtmeter gebruiken.

  • * De ononderbroken lijnen op de grafiek tonen het aanbevolen meetbereik. De gebroken lijnen vertegenwoordigen waarden die niet zo precies zijn als de ononderbroken lijnen en mogen alleen als referentie worden gebruikt.

  • * Standaard kleurmonsters tonen het dichtheidsbereik voor visuele evaluatie.

1

Plaats de UVSCALE na het op in de gewenste vorm (lengte) snijden op de locatie die u wilt meten.

2

Gebruik de apparatuur of het apparaat en stel UVSCALE bloot aan uv-licht.

  • * De zijde van de UVSCALE met het matte oppervlak moet worden belicht.
3

UVSCALE verandert van kleur in overeenstemming met de hoeveelheid uv-licht.

4

Verwijder de UVSCALE en bepaal de verdeling van het uv-licht door de kleurverdeling te observeren.

  • * Gebruik de matte kant voor observatie.
5

Stel UVSCALE in op de speciale scanner en scan het kleurmonster.

6

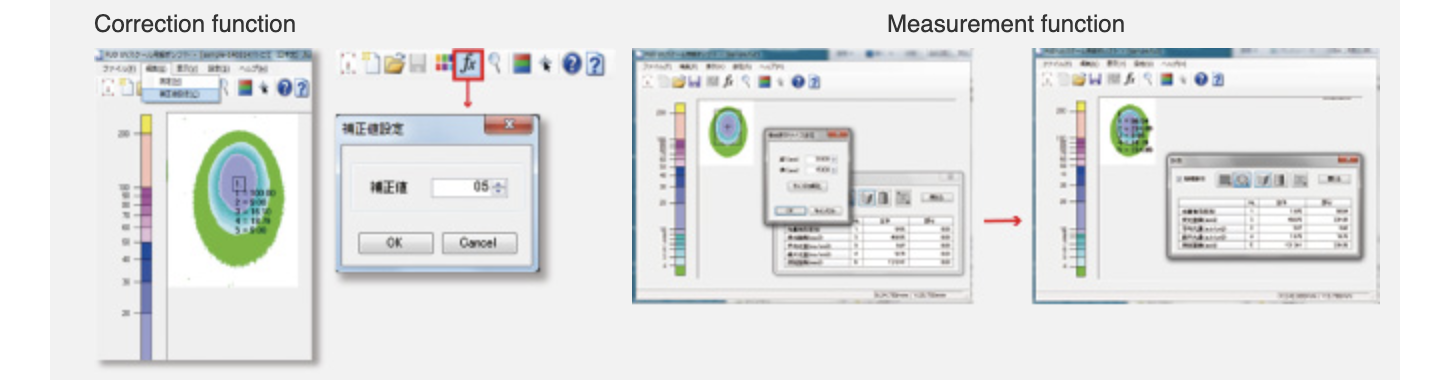

Analyseer het op een pc waarop de exclusieve software is geïnstalleerd.

  • * Het invoeren van een correctiewaarde kan verschillen in lichtwaarden corrigeren die worden veroorzaakt door verschillen in lichtmeters, temperatuur en andere meetomstandigheden om een geschikte waarde te verkrijgen. Bovendien kunnen de verkregen gegevens worden omgezet in numerieke waarden en kunnen de meetgegevens van het gehele gebied of gespecificeerde delen in rechthoekige of ronde vorm worden weergegeven.
