Пленка для измерения распределения тепла
Thermoscale
NEWСтруктура и принцип
Структура

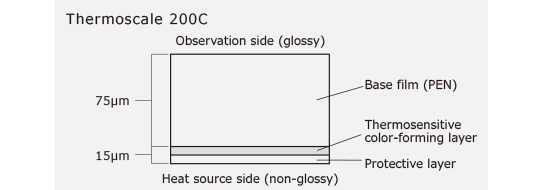

Основа пленки покрыта термочувствительным цветообразующим слоем и защитным слоем, как показано на рисунке выше. Коснитесь матовой стороной источника тепла и осмотрите цветные участки, отражающие распределение тепла, на глянцевой стороне листа.
Принцип

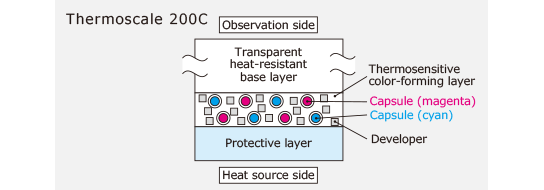

Под влиянием тепла проявитель плавится, делая стенки микрокапсул проницаемыми и позволяя проявителю проникнуть внутрь, где он реагирует с цветообразующим агентом с образованием цвета.
Особенности
Thermoscale∘200C

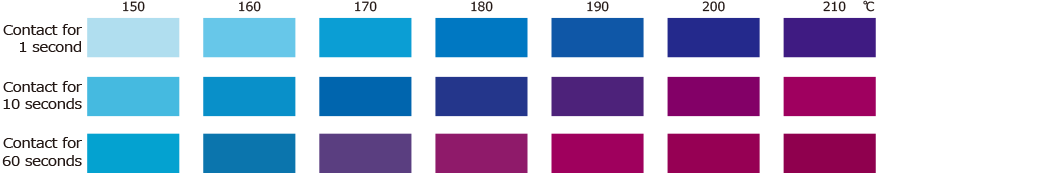

Степень изменения цвета зависит от температуры источника тепла и времени контакта. Даже при одной и той же температуре более короткий контакт приводит к появлению более бледных цветов с синим оттенком, а продолжительный контакт делает цвета более насыщенными и придает красный оттенок. Учтите, что на изменение цвета влияют и такие факторы, как тип материала на противоположной стороне (то есть на стороне без нагрева), термические характеристики, контактное давление и поток воздуха, вследствие чего калибровку следует выполнять в реальных условиях применения.
Рекомендуемый диапазон температур: 15–30 °C Рекомендуемая влажность: 35–80∘% относительной влажности
- * Цвета образцов выше получены Fujifilm в условиях испытаний. Для обеспечения соответствия температуры калибровку следует выполнять в реальных условиях применения.
Thermoscale∘100

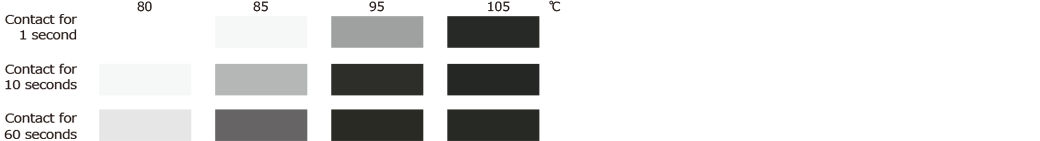

Соприкасаясь с источником тепла, листы Thermoscale чернеют. Кратковременный контакт приводит к образованию бледных цветов. По мере увеличения продолжительности контакта (при постоянной температуре) цвета становятся более насыщенными. Учтите, что на изменение цвета влияют и такие факторы, как тип материала на противоположной стороне (то есть на стороне без нагрева), термические характеристики, контактное давление и поток воздуха, вследствие чего калибровку следует выполнять в реальных условиях применения.
Рекомендуемый диапазон температур: 15–30 °C Рекомендуемая влажность: 35–80∘% относительной влажности
- * Цвета образцов выше получены Fujifilm в условиях испытаний. Для обеспечения соответствия температуры калибровку следует выполнять в реальных условиях применения.
Как пользоваться Thermoscale
1
Отрежьте кусок пленки Thermoscale требуемой длины / формы и поместите его на оборудование или вставьте внутрь.
2
Задействуйте оборудование как обычно, чтобы обеспечить прямой контакт листа Thermoscale с источником тепла.
- *Матовой стороной к источнику тепла.
3
На листе Thermoscale появляются цветные участки, отражающие распределение тепла.
4
Снимите лист Thermoscale и осмотрите глянцевую сторону.
- * Цветные участки демонстрируют распределение тепла по нагреваемой поверхности.
