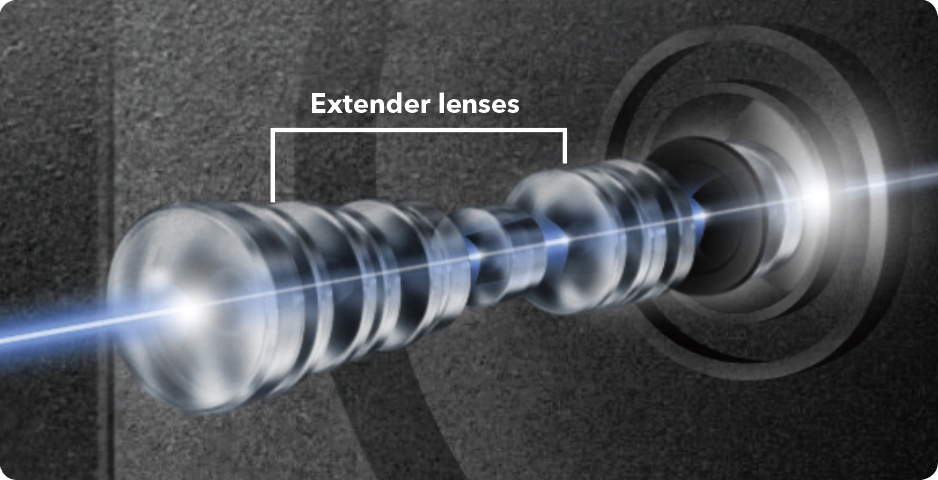

Objektif, tek bir düğme dokunuşuyla (D60x16.7SR4 Serisi için 2000 mm ve D60x12.5R3DE Serisi için 1500mm) odak uzunluğunu anında iki katına çıkarabilen dahili bir optik genişletici ile donatılmıştır. Harici bir genişleticinin aksine, dahili tasarım, genişletici tetiklendiğinde bile odak konumunun değişmeden kaldığı anlamına gelir.
Optik titreşim önleme fonksiyonu “OS-TECH”
Uzun odak uzaklığına sahip objektifler, telefoto ucunda dar bir görüş açısına sahiptir. Rüzgâr nedeniyle veya kurulum konumunun yüksekliği nedeniyle kamera hareketleri görüntü bulanıklığına neden olarak konunun çekilmesini zorlaştırır. Fujinon’un CCTV lensleri, bu tür koşullar altında hareket bulanıklığını mümkün olduğunca en aza indirmek için, Fujifilm’in OS-TECH adı verilen orijinal optik titreşim önleme fonksiyonu ile donatılmıştır. Bir lensin içindeki bir jiroskop sensörü titreşimlerin miktarını algılar ve verileri lensin mikrobilgisayarına aktarır, bu da gereken düzeltme miktarını hesaplamak için bir yazılım programı kullanır ve görüntü sarsıntısını kontrol etmek için düzeltme lensi grubunu kaydırır. Düzeltmenin, lens öğeleriyle optik olarak uygulanması bu fonksiyonun zaman gecikmesine neden olmadığı anlamına gelir ve tam HD ekranda kenardan kenara titreşim önleme etkisi yaratır. Geliştirme aşamasında, titreşim önleyici parçalarda son derece güvenilir rulmanların kullanılması sayesinde dayanıklılık ve güvenilirlik için özel hususlar dikkate alınmıştır.
Sıcaklıkla tetiklenen odak kaymasını otomatik olarak düzelten “Sıcaklık Düzeltme Mekanizması” özelliği
Güvenlik kamerası sistemleri genellikle zorlu hava koşullarında kullanılır. Önemli sıcaklık dalgalanmaları odak düzlemini kaydırabilir ve hatalı odaklamaya neden olabilir. Böyle bir durumda Sıcaklık Düzeltme Mekanizması, lens üzerindeki sıcaklık sensöründen gelen verileri kullanır ve odak düzlemini sabit tutmak için lens öğelerini optimum konumlara kaydırır, böylece yüksek sıcaklık dalgalanmaları olan bir ortamda bile kararlı netleme performansı sunar.
Tek bir komutla değiştirilebilen üç farklı filtre tipine sahip yerleşik bir lens tablası
En uygun ışığı elde etmek için aşırı parlak koşullarda ışık miktarını azaltan iki ND filtre içerir
Güçlü güneş ışığı gerekli f-stop değerinin seçilmesini engellediğinde; ND filtre, daha küçük diyaframın neden olduğu çözünürlükteki düşüşü en aza indirerek ışık miktarını azaltmak için kullanılabilir. D60x16.7 serisi objektiflerde 1/8 ve 1/64 yoğunluklarında iki adet ND filtre bulunur.
“Görünür Işık Kesme Filtresi”
Bu filtre; buğu, yağmur, vb. kötü görüş koşullarında kullanıldığında, Yakın kızılötesi ışıkla net bir şekilde görüntü yakalamak için havaya dağılan görünür ışığı engeller.
Gündüz ve Gece Lensi, ışık koşulu türlerine bakmaksızın günün her saatinde minimum odak kayması ile net görüntüler sunar
Güvenlik kameraları gün boyunca görünür ışıkla görüntüler yakalar ve gün batımından sonra gece boyunca yakın kızılötesi ışık projektörü kullanır. Farklı dalga boylarına sahip ışığın kullanılması görüntü oluşturma konumunda kaymaya neden olur ve bulanık görüntülere neden olur.
Fujinon’un Gündüz ve Gece Lensi, netlik sağlamak için ışık kaynaklarının değişimine bakılmaksızın görüntünün sürekli olarak aynı düzlemde oluşturulmasını sağlayan özel optik cam elemanlarına (Süper ED ve ED cam elemanları) sahiptir.
Gelişmiş seviyede kromatik sapma düzeltmesi ile “Süper ED (Ekstra Düşük Dağılım)” cam kullanımı
Uzun odak uzunluklarını kapsayan yakınlaştırma objektifleri kaçınılmaz olarak “kromatik sapmadan” yani görüntülerdeki renk akmasından zarar görür. Süper ED cam, bu renk sapmasını kontrol etme işlevi görür. Yumuşak bir cam malzeme gerektirir, bu da üretimini zorlaştırır. Ancak, Fujifilm'in üstün optik teknolojisi D60x16.7SR4 serisi gelişmiş görüntü kalitesine ulaşmak için iki büyük Super ED cam elemanına sahiptir.
Flanş odak uzaklığı, bir fotoğraf makinesi ile objektifi arasındaki odak noktasını doğru bir şekilde eşleştirmek için her bir fotoğraf makinesi ve objektifler için ayarlanmalıdır. FD32x12.5 ve FH32x15.6 serileri, kullanıcıların kolayca ulaşılabilen altıgen anahtarlar kullanarak objektif üzerindeki flanş odak uzaklığını kolayca ve ince bir şekilde ayarlamalarını sağlar.
Havadaki yüksek nem nedeniyle düşük görünürlüğe sahip görüntülerin iyileştirilmesi için “Görünür Işık Kesme Filtresi”
Bu filtre; buğu, yağmur, vb. kötü görüş koşullarında kullanıldığında, yalnızca düz yakın kızılötesi ışıkla net bir şekilde görüntü yakalamak için havaya dağılan görünür ışığı engeller.

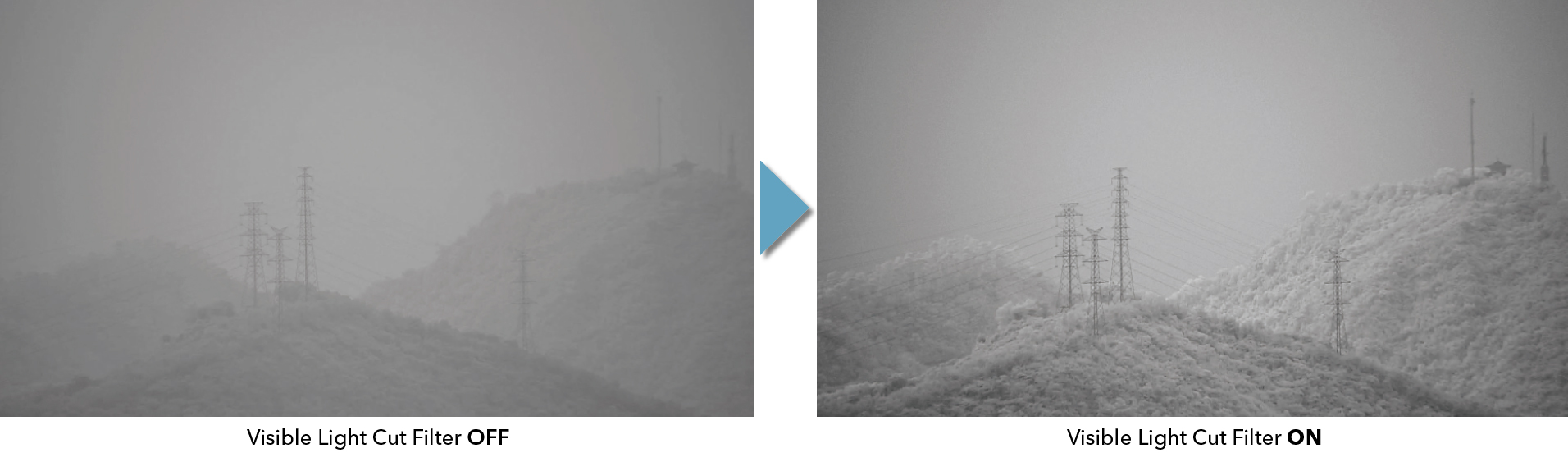

Görünür Işık Kesme Filtresi görüntüleri nasıl iyileştirir?
Kısa dalga boylarındaki görünür ışık, havadaki partiküllerin varlığından dolayı dağılma eğilimindedir. Bununla birlikte, daha uzun dalga boylarına sahip yakın kızılötesi ışık, sujeye daha kolay ulaşmak için havaya penetre etme özelliğine sahiptir. Bu filtre, net görüntüler elde etmek için kızılötesi ışığın yakınından geçerken video kumlanmasına neden olan görünür ışığı engeller.
Bu objektiflerin yüksekliği, daha geniş bir güvenlik kamerası muhafazası yelpazesiyle uyumluluk sağlamak için önceki modellere kıyasla yaklaşık %20 daha küçüktür.

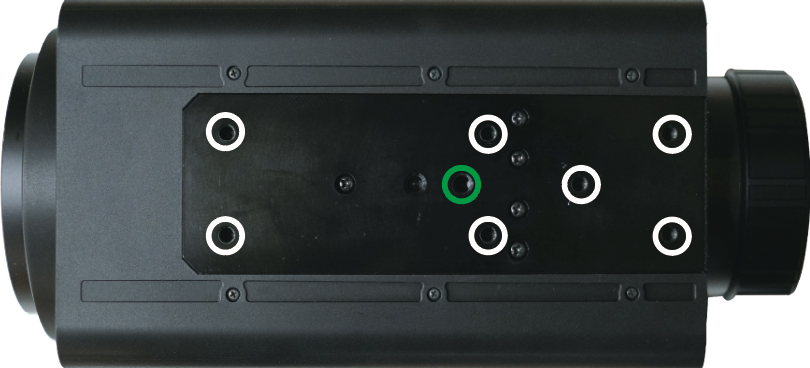

Güvenlik kamerası platformuna kurulumda daha fazla sabitlik için bu objektifler toplam sekiz sokete sahip olup, bir tanesi tabanda düzenli tripoda ve yedi tanesi M5 sokete takılır.
Çeşitli arayüzlerle uyumludur
Lensler, kullanıcıya kolaylık sağlamak için hem analog hem de seri (RS232C) arayüz terminalleri sunar. Pelco-D ve C10 (Fujifilm’in kendi lens kontrol sistemi) protokollerini desteklerler.
- * Ayrıntılar için her bir lensin bağlantı şemasına bakın.
Ürün modelleri
D60x16.7SR4 Serisi
NEWOptik titreşim önleyici*1, otomatik netleme*2 ve tam HD fotoğraf makineleriyle uyumluluk özelliklerine sahip kompakt ve hafif 60x zoom modeli
Bu objektif, dünyanın ilk optik titreşim önleme işleviyle donatılmış ve full HD fotoğraf makineleriyle uyumlu olan 60x zoom güvenlik kamerası lensidir.
Odak uzunluğunun 1000 mm’ye ulaşmasına rağmen, Full HD fotoğraf makinelerini destekler ve kompakt ve hafif bir gövdeye sahiptir.
Lens; iskeleler, limanlar, havaalanları ve ulusal sınırlar gibi uzak konumların gözetimi veya afet önleme amacıyla barajların, nehirlerin izlenmesi için ideal olan kompakt bir uzun menzilli güvenlik sistemi kurulumuna olanak tanır.
- *1 D60x16.7SR4FE-ZP1C modelinde vardır
- *2 D60x16.7SR4DE-ZP1A ve D60x16.7SR4FE-ZP1C modellerinde bulunur
| D60x16.7SR4DE-V21 | D60x16.7SR4DE-V23S | D60x16.7SR4DE-ZP1A (AF) | D60x16.7SR4FE-ZP1C (AF+Opt. Titreşim önleme) |
||||
|---|---|---|---|---|---|---|---|
| Sensör boyutu (maks.) | 1/1.8 inç | ||||||
| Odak uzaklığı (mm) | 1× | 16,7 - 1000 | |||||
| 2× | 33,4 - 2000 | ||||||
| Zoom oranı | 60x | ||||||
| Uzatıcı | 2x | ||||||
| Objektif bağlantısı | C-mount | ||||||
| İris aralığı | 1× | F3,5 - F16 | |||||
| 2× | F7,0 - F32 | ||||||
| Maksimum görece diyafram açıklığı (W/T) | 1:3,5 / 1:8,8 | ||||||
| M. O. D. （ｍ) | 5 | ||||||
| Filtre | ND | 1/5, 1/64 | |||||
| Görünür ışık kesme | ✔ | ||||||
| AF | - | ✔ (Analog kameralar için uygulanabilir) | |||||
| Optik Titreşim Önleyici | - | ✔ | |||||
| Lens kontrol arayüzü | Analog | Seri | |||||
| Lens kontrolü | Yakınlaştır | Hız | Hız + Konum | ||||
| Odak | Hız | Hız + Konum | |||||
| iris | Otomatik(DC)+Hız | Otomatik(DC)+Konum | |||||
| Konum çıkışı | Yakınlaştır | ✔ | |||||
| Odak | ✔ | ||||||
| iris | - | ✔ | |||||
| Gündüz ve Gece | ✔ | ||||||
| Sıcaklık düzeltme mekanizması | ✔ | ||||||
| Optik eksen ayarı | ✔ | - | ✔ | ||||
| Güçlendirilmiş alt plaka | ✔ | - | |||||
| Arka odak mesafesi (havada) (mm) | 24,85 | ||||||
| Flanş odak uzunluğu (mm) | 17,526 | ||||||
| Gözbebeği konumundan çık (görüntü düzleminden) (mm) | 1× | -448,8 | |||||
| 2× | -85,23 | ||||||
| Boyut (YxGxU) (mm) | 137 x 154 x 377 | ||||||
| Ağırlık (kg) | 6,5 | 6,7 | 6,5 | 7,1 | |||
| Filtre dişi (mm) | M112 x 0,75mm | ||||||
| Çalışma sıcaklığı | 0℃ - +50℃ | ||||||
- *1 İris-Uzaktan bağlantı hakkında ayrıntılı bilgi için.
D60x12.5R3DE-V41
NEWGündüz/gece için standart çözünürlüğe sahip 60x Zoom lens
Dahili 2x uzatıcı
Yakınlaştırma ve odaklama için potansiyometre
| Sensör boyutu (maks.) | 1/2 inç | |
| Odak uzaklığı (mm) | 1× | 12,5 - 750 |
| 2× | 25 - 1500 | |
| Zoom oranı | 60x | |
| Uzatıcı | 2x | |
| Objektif bağlantısı | C-mount | |
| İris aralığı | 1× | F3,8 - T3000 (F3000 Eşdeğeri) |
| 2× | F7,6 - T3000 (F3000 Eşdeğeri) | |
| Maksimum görece diyafram açıklığı (W/T) | 1:3,8 / 1:7,1 | |
| M. O. D. （ｍ) | 5 | |
| Filtre | ND | ✔ |
| R Kesme | ✔ | |
| Lens kontrol arayüzü | Analog | |
| Lens kontrolü | Yakınlaştır | Hız |
| Odak | Hız | |
| iris | Otomatik (Video) + Konum | |
| Konum çıkışı | Yakınlaştır | ✔ |
| Odak | ✔ | |
| iris | - | |
| Gündüz ve Gece | ✔ | |
| Arka odak mesafesi (havada) (mm) | 53,23 | |
| Flanş odak uzunluğu (mm) | 17,526 | |
| Gözbebeği konumundan çık （görüntü düzleminden) (mm) |
1× | -77 |
| 2× | -38 | |
| Boyut (YxGxU) (mm) | 137 x 154 x 354 | |
| Ağırlık (kg) | 5,1 | |
| Filtre dişi (mm) | M107 x 1 mm | |
| Çalışma sıcaklığı | -10°C - +50°C | |
