Vídeo de descripción general del producto FUJIFILM Prescale Mobile
La aplicación que permite a cualquier usuario cuantificar la presión y otros resultados de análisis con facilidad.
Prescale Mobile es una aplicación específica que permite una fácil cuantificación de la presión al capturar la Prescale a color con un dispositivo móvil. También puede registrar e inspeccionar imágenes con su propia muestra límite.
-
Inspección cuantitativa sencilla
-
Mejore la calidad de la inspección
-
Mejore la trazabilidad
Flujo de trabajo de inspección
Seleccione el signo más en el menú de inspección para pasar a la pantalla Añadir inspección.
- Configurar el contenido de la inspección
- Consulte el manual de referencia para obtener información detallada sobre la configuración.
- Seleccione Aceptar para registrar una inspección
- Si el tipo de inspección se establece en Superposición, se requiere el registro de una muestra límite.
- Seleccione la muestra límite en la pantalla Añadir inspección
- Seleccione Usar foto para registrar la muestra límite.
- Introduzca la temperatura ambiente/humedad cuando se aplique presión a la Prescale que se utilice para la inspección
- Seleccione Inspección individual o Inspección por capas en la pantalla del menú de inspección y, a continuación, toque el nombre de la inspección que se va a realizar

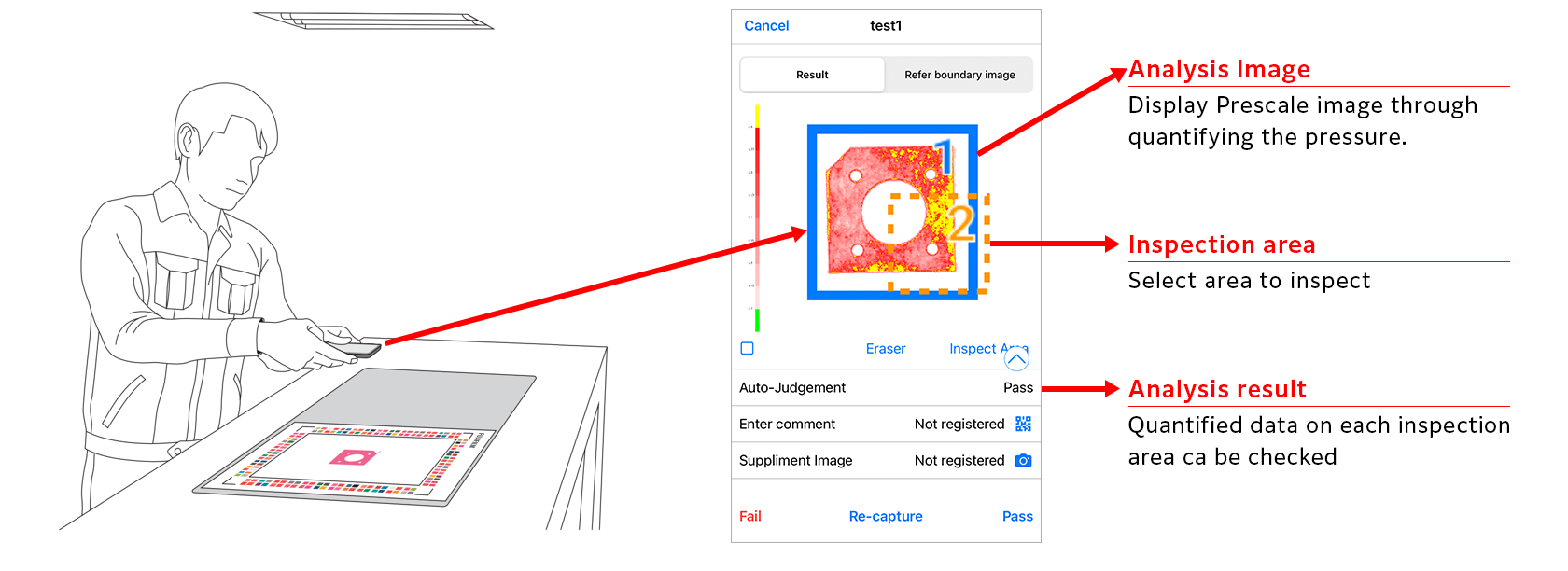

- Capturar Prescale
Se muestran datos como imágenes de análisis y valores de presión.
- Seleccione Aceptar o No es bueno en los resultados del análisis.
- Seleccione Sí en la pantalla de confirmación y, a continuación, registre el resultado de la valoración en la pantalla de confirmación.
- Seleccione Historial en la pantalla del menú de inspección
- Seleccione los resultados de la inspección que se comprobarán
Funciones
En las áreas de inspección del tamaño deseado pueden especificarse hasta seis posiciones; también se puede mostrar información de inspección dentro de estas áreas.
Las imágenes de muestra e inspección se pueden mostrar una al lado de la otra.
* Esta función solo se puede utilizar con inspecciones individuales.
Se pueden aplicar muestras límite e imágenes de inspección unas sobre otras para mostrar diferencias de presión. La barra de colores de la izquierda indica el grado de conformidad entre la presión en la muestra límite y las imágenes de inspección.
* Esta función solo se puede utilizar con la inspección de superposición.
Se valora automáticamente en función del valor de umbral o del rango de umbral preestablecidos.
Los datos se pueden almacenar y se pueden consultar registros anteriores en cualquier momento.
Mediciones admitidas
| Elemento | Unidad | Explicación |
|---|---|---|
| Eficiencia de la presión | ％ | El porcentaje del área coloreada dentro del rango de presión recomendado para la Prescale aplicable |
| Área presionada | mm2 | Área sobre la que se produce el color |
| Presión media | MPa | Presión media en el área sobre la que se produce el color |
| Presión máxima | MPa | La presión máxima en el área sobre la que se produce el color |
| Presión mínima | MPa | La presión mínima en el área sobre la que se produce el color |
| Peso | N | El peso sobre el área sobre la que se produce el color (calculado en función del producto del área a presión y la presión promedio) |
| Área de superficie medida | mm2 | El área del área especificada y el área a procesar |
| Uniformidad (presión) | ％ | Un índice que indica la uniformidad de la presión en el área sobre la que se produce el color |
| Uniformidad (densidad) | ％ | Un índice que indica la uniformidad de la densidad de color en el área sobre la que se produce el color |
