La presión y la distribución de la presión, que no se podían observar visualmente en el pasado, ahora se pueden confirmar fácilmente.
Prescale le permite medir fácilmente la distribución y el rango de presión. Creado con las avanzadas tecnologías de recubrimiento de película fina de Fujifilm, el sensor de inspección de presión en toda la película le permite confirmar la distribución de la presión de toda la superficie de un vistazo. El color aparece rojo donde se aplica presión y la densidad del color varía según la cantidad de presión. Para cubrir un amplio rango de presión (de 0,006 a 300 MPa), suministramos nueve tipos de Prescale.
Las Prescale Sheets son una versión de Prescale que se cortan previamente en tamaños fáciles de usar. Se recomienda para usuarios principiantes y para aplicaciones a pequeña escala. Para cubrir un amplio rango de presión (0,2 a 300 MPa), suministramos seis tipos de láminas Prescale.

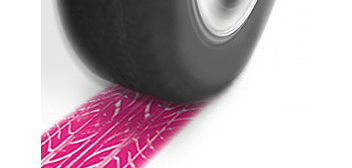

Mida la presión de los neumáticos

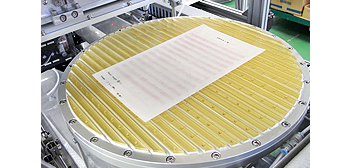

Mida la distribución de la presión del abrillantador de limpieza contra los paneles de cristal líquido

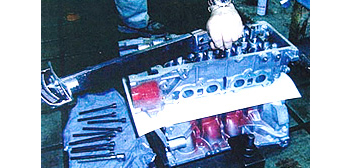

Mida la presión entre las culatas y los bloques de cilindros
- Nombre/modelo del producto
Prescale (tipo de dos hojas/tipo de una sola hoja)
- Precisión
±10 % o menos (medido por un densitómetro a 23 °C, 65 % HR)
- Temperatura recomendada
20 °C hasta 35 °C*1
- Humedad recomendada
35% RH a 80% RH*2 *3
*1 Ultra extreme low pressure (5LW) / Extreme low pressure (4LW) / Super high pressure (HHS): 15°C–30°C
*2 Ultra extreme low pressure (5LW) / Extreme low pressure (4LW): 20% RH–75% RH
*3 Super high pressure (HHS): 35% RH–70% RH
<Cómo calcular el valor de presión (MPa)>
Suministramos nueve tipos de láminas Prescale y seis tipos de Prescale Sheets para usar dependiendo del rango de presión.
Cada producto está hecho para un determinado rango de presión (MPa). Los clientes deben confirmar el valor de presión de su entorno de aplicación.
- * W en los códigos de producto indica la variedad de dos hojas, S indica el tipo de una sola hoja
Herramienta de cuantificación de la presión
Utilizando las herramientas que se indican a continuación, podrá cuantificar la presión, realizar análisis detallados y compartir datos.
| Productos |
Fuji Digital Analysis System fore
|
Pressure Image Analysis App
|
|---|---|---|
| Visión general | La preescala coloreada se digitaliza mediante un escáner y se convierte en datos numéricos mediante software. | Una aplicación específica que permite cuantificar fácilmente la presión capturando la preescala coloreada con el dispositivo móvil. |
| Utilizable Prescale | Todos Prescale |
Prescale (5LW~MW) |
| Medidas admitidas | 6 artículos | 12 artículos |
| Tiempo de inspección*4 | Alrededor de 2 minutos | Pocos segundos |
| Precisión | Equivalente | |
*4 Tiempo de inspección: Después de registrar las condiciones de inspección, el tiempo desde la lectura de la preescala hasta la visualización de los resultados de la inspección.
FUJIFILM Prescale Mobile ha sido seleccionada para un premio internacional de diseño.
(Publicado el 2023/12/4)
Red Dot Award:
Brands & Communication Design 2023
IDEA 2023 Finalist
Evaluación de jueces : Dado que el envejecimiento de los trabajadores cualificados y la escasez de trabajadores cualificados serán cuestiones cada vez más importantes en el futuro, este servicio utiliza una película de medición de la presión que aplica la tecnología de películas que la empresa ha cultivado durante muchos años, y permite la comparación y la medición automática en una aplicación de smartphone. Ofrece funciones de apoyo, como el juicio, y permite a cualquiera realizar inspecciones especializadas mediante una sencilla interfaz de usuario, y puede decirse que es un buen ejemplo de uso de DX para heredar y sistematizar las habilidades de los artesanos individuales.
La app que permite a cualquier usuario cuantificar la presión y otros resultados de análisis con facilidad.

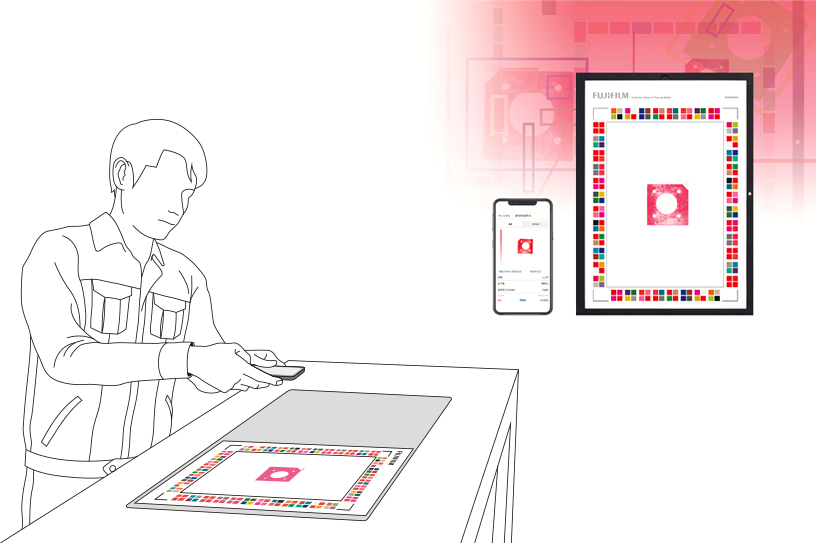

Prescale Mobile es una aplicación específica que permite cuantificar fácilmente la presión capturando el color de Prescale con el dispositivo móvil. También puede registrar e inspeccionar imágenes contra su propia muestra límite.
- Inspección cuantitativa sencilla
- Mejore la calidad de la inspección
- Mejore la trazabilidad
Consulte la "Página del producto" para obtener información más detallada sobre las funciones, especificaciones, uso, etc. de FUJIFILM Prescale Mobile.
El sistema de cartografiado de distribución de presión FPD-8010E permite tomar muestras de color producidas por presión usando hojas Prescale y Prescale, y realizar varios métodos de análisis con mayor precisión. Mediante la visualización de la presión y el análisis de un PC, habría una amplia variedad de aplicaciones potenciales, desde el diseño y desarrollo de varios productos hasta la mejora del equipo de producción y la realización del mantenimiento.
- Nombre/modelo del producto
SISTEMA DE CARTOGRAFIADO DE DISTRIBUCIÓN DE PRESIÓN DE FUJIFILM para PRESCALE FPD-8010E
- Componentes
Software exclusivo (CD-ROM), cubierta exclusiva, hoja de calibración, manual de instalación
- Funciones principales
Análisis de presión / función de salida de datos de presión / función de zoom parcial / función de síntesis de longitud excesiva
- Escáner aplicable
Escáner Epson A4: Perfection V37/V370, Perfection V600
- Requisitos del sistema
SO :
Windows10 Home/Pro（32Bit/64Bit）
Windows11 Home/Pro（64Bit）
CPU : 2GHz o superior
Memoria : 2GB o más
HDD : 32GB o más
Pantalla : XGA o superior, 65.000 colores o más
Consulte la "Página del producto" para obtener información detallada sobre la funcionalidad, el uso, el servicio de mantenimiento/reparación, etc. de FPD-8010E. También puede descargar versiones de prueba y actualizar a la última versión de los productos desde esta página web.
- Folleto general
- Aplicaciones para smartphones y tabletas
- Aplicaciones para sectores automovilísticos
- Aplicaciones para industrias alimentarias y farmacéuticas
También estamos aceptando solicitudes en línea de otra información sobre ejemplos de aplicaciones por uso o por sectores, y consultas gratuitas de muestras.
