Film para la medición de la distribución de luz ultravioleta

UVSCALE

NEW

Este film permite ver la distribución de la luz UV por densidades de su color.

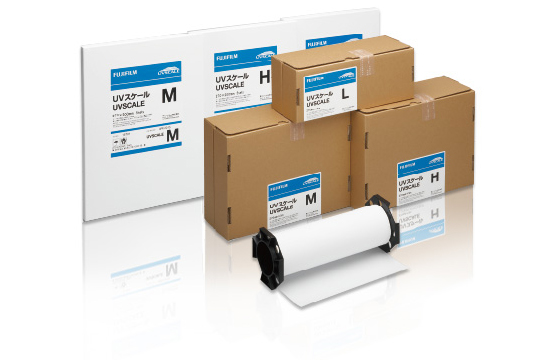

UVSCALE es un film sensible a la luz UV, que cambia de color en función de la cantidad de luz a la que es expuesta. De este modo, permite ver fácilmente la distribución de la luz UV. Se comercializa en forma de bobina y en forma de hojas, existiendo tres tipos para diferentes cantidades de luz.

Tipo  Clasificación Grosor Tamaño del producto
Tipo de rodillo
(ancho × largo)
Tipo de hoja
(altura × anchura)
UVSCALE L Tipo de monohoja 0,1 mm 270 mm × 5 m 270mm × 200mm (5 hojas)
UVSCALE M Tipo de dos hojas 0,1 mm × 2
UVSCALE H Tipo de dos hojas 0,1 mm × 2

UVSCALE L

Lámparas medibles Rango de medición de luz efectivo*1(MJ / cm2

Lámpara de mercurio de alta presión

4-200

Lámpara de halogenuro metálico

6-200

Lámpara de mercurio de baja presión

20-3000

Lámpara UV-LED (365 nm)

200-6000

UVSCALE M

Lámparas medibles Rango de medición de luz efectivo*1(MJ / cm2

Lámpara de mercurio de alta presión

50-2000

Lámpara de halogenuro metálico

30-1000

Lámpara UV-LED (365 nm)

300-7000

UVSCALE H

Lámparas medibles Rango de medición de luz efectivo*1(MJ / cm2

Lámpara de mercurio de alta presión

800-40000

Lámpara de halogenuro metálico

700-20000

Lámpara UV-LED (365 nm)

5000-100000

  • * Se aplica a longitudes de onda en el rango de 200 a 420 nm
  • * Esto no garantiza los valores absolutos de los valores de luz UV.
  • *1 Los intervalos de medición mencionados anteriormente son para cuando se usa FUD-7010E. La cantidad de rango de luz que se puede comprobar visualmente es la densidad en muestras de color estándar (0,30 a 0,75).

Gestión mediante la conversión de colores en valores numéricos con sistemas de análisis.

En este sistema, se usa un software de análisis exclusivo junto con un escáner especial. El sistema permite escanear el color de UVSCALE, convertirlo en valores de luz ultravioleta, analizar la distribución de luz ultravioleta y guardarlos.
Mejora la precisión de la separación de densidades, posibilitando el análisis de secciones no evaluables visualmente. La gestión de datos numéricos puede tener las siguientes ventajas: Se pueden establecer estándares de inspección interna. Distribución de los resultados de análisis. Digitalización de los datos para su comparación con otros anteriores.

Nombre/modelo del producto

SISTEMA FUJIFILM DE CARTOGRAFIADO DE LA DISTRIBUCIÓN DE LA LUZ UV PARA UVSCALE
FUD-7010E Ver. 1.3

Componentes

Software exclusivo (CD-ROM), cubierta dedicada, hoja de calibración

Funciones principales

Análisis de imágenes UVSCALE (medir la cantidad de luz acumulada, mostrar la distribución de la luz, guardar datos, exportar datos CSV)

Lámparas UV medibles

Lámpara de mercurio de alta presión, lámpara de haluro metálico, lámpara de mercurio de baja presión, LED UV (365 nm)

Escáner aplicable

Escáner Epson A4: Perfection V37/V370, Perfection V60

Resolución

0,125 mm (200 ppp), 0,032 mm (800 ppp)

Requisitos del sistema

Windows 7, 8, 8.1, 10 (32/64 bits), CPU de 2 GHz o superior, memoria de 2 GB o más, espacio en disco de 2 GB o más,
Display 1024 x 768 60.000 colores o más

Consulte la "Página del producto" para obtener información detallada sobre la funcionalidad, el uso, el servicio de mantenimiento/reparación, etc. de FUD-7010E. También puede descargar versiones de prueba y actualizar a la última versión de los productos desde esta página web.
