EMC(電磁両立性)測定

試験項目/設備概要

1. 規格番号一覧  詳細は、お問合せ下さい。

1-1. EMCエミッション関連規格

  • IEC/EN 61000-3-2
  • IEC/EN 61000-3-3
  • IEC/EN 61000-3-11
  • IEC/EN 61000-3-12
  • FCC Part 15B
  • IEC/EN 61326-1
  • EN 55011
  • CISPR Publ. 11
  • CISPR Publ.22
  • EN 55032
  • CISPR Publ. 32
  • IEC/EN 61000-6-3
  • IEC/EN 61000-6-4

1-2. EMCイミュニティ関連規格

  • EN 55024
  • CISPR Publ.24
  • EN 55035
  • CISPR Publ.35
  • IEC/EN 61000-4-2
  • IEC/EN 61000-4-3
  • IEC/EN 61000-4-4
  • IEC/EN 61000-4-5
  • IEC/EN 61000-4-6
  • IEC/EN 61000-4-8
  • IEC/EN 61000-4-11
  • IEC/EN 61000-4-31
  • IEC/EN 61000-4-39
  • IEC/EN 61000-6-1
  • IEC/EN 61000-6-2

1-3. LOCAL認定(登録)規格

以下の規格はBELAC認定範囲外ですが、申請データの取得が可能です。

  • VCCI-CISPR 32

2. 試験設備概要

2-1. EMCエミッション試験 電波暗室

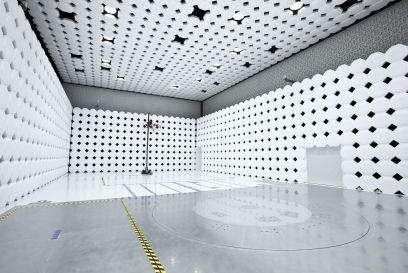

10m法電波暗室(愛称:Neptune ネプチューン)

測定距離 3m、10m
ターンテーブル仕様 直径:Φ3m、Φ10m
耐荷重:Φ3m:3,000kg、Φ10m:10,000kg
搬入口寸法 (W)3.0m × (H)3.0m
測定周波数 9kHz-40GHz
供給電源容量 単相:30kVA
三相:90kVA
電源出力周波数 50Hz、60Hz

最新の垂直基準壁を持った電波暗室です。

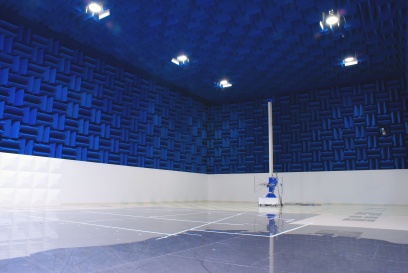

10m法 第二電波暗室(愛称:Verze ヴェルゼ)

測定距離 3m、10m
ターンテーブル仕様 直径:Φ5m、耐荷重:5,000kg
搬入口寸法 (W)3.0m × (H)3.0m
測定周波数 9kHz-40GHz
供給電源容量 単相:28kVA
三相:42kVA
電源出力周波数 50Hz、60Hz
垂直規準壁の仕様 最大寸法:(W)5.0m × (H)2.0m

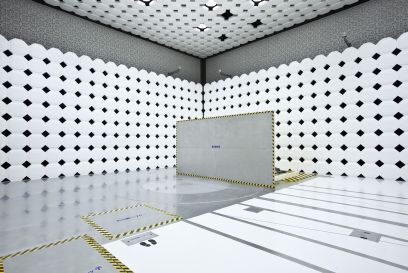

10m法 第三電波暗室(愛称:Legend レジェンド)

測定距離 3m、10m
ターンテーブル仕様 直径:Φ3m、Φ5m 耐荷重:5,000kg
搬入口寸法 (W)2.5m × (H)2.5m
測定周波数 9kHz-40GHz
供給電源容量 単相:12kVA
三相:36kVA
電源出力周波数 50Hz、60Hz
垂直規準壁の仕様 最大寸法:(W)5.0m × (H)2.4m
棟搬入用リフター (W)2.5m × (D)3.0m × (H)2.7m、耐荷重:2,000kg

2-2. EMCイミュニティ用シールドルーム

イミュニティ用シールドルーム(愛称:Crea クレア)

Graz(グラーツ)
シールドルーム寸法
(室内有効寸法)
(W)6.0m × (L)10.0m × (H)3.0m
搬入口寸法 (W)2.4m × (H)2.0m
シールド性能 9kHz~40GHz
供給電源容量 単相:8kVA、12kVA(2系統)
電源出力周波数 50Hz、60Hz
Delta(デルタ)
シールドルーム寸法
(室内有効寸法)
(W)6.0m × (L)8.0m × (H)3.0m
搬入口寸法 (W)2.0m × (H)2.0m
シールド性能 9kHz~40GHz
供給電源容量 単相/三相:6kVA、12kVA(2系統)
電源出力周波数 50Hz、60Hz
Crea(クレア)
シールドルーム寸法
(室内有効寸法)
(W)5.0m × (L)8.0m × (H)2.5m
搬入口寸法 (W)2.0m × (H)2.1m
シールド性能 9kHz~40GHz
供給電源容量 単相:6kVA、8kVA(2系統)
電源出力周波数 50Hz、60Hz

2-3. EMCイミュニティ用 全無響電波暗室(FAR)

全無響電波暗室(愛称:Aqua アクア)

試験距離 3m
ターンテーブル仕様 直径:Φ2.0m、耐荷重:200kg
電界均一性能 80MHz~6GHz
搬入口寸法 (W)2.0m × (H)2.0m
供給電源容量 単相 6kVA
電源出力周波数 50Hz、60Hz
