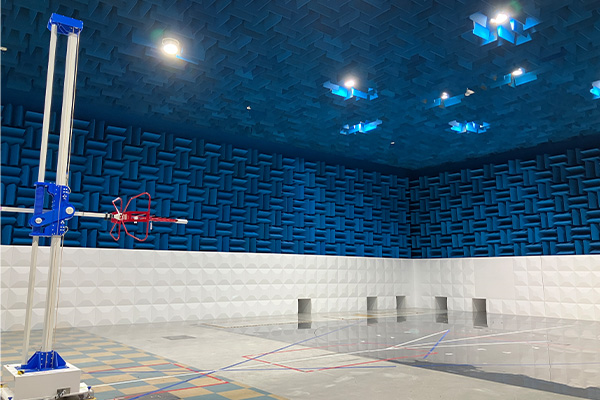

10m法電波暗室（愛称：Neptune ネプチューン）

富士フイルムビジネスイノベーション国際認証センター

EMC（電磁両立性）測定

試験項目（規格番号一覧）

詳細は、お問い合わせください。

1. EMCエミッション関連規格
  • CISPR 11/EN 55011
  • CISPR 32/EN 55032
  • IEC/EN 61000-6-3
  • IEC/EN 61000-6-4
  • FCC Part 15 Subpart B
  • FCC Part 18
  • IEC/EN 61000-3-2
  • IEC/EN 61000-3-12
  • IEC/EN 61000-3-3
  • IEC/EN 61000-3-11
2. EMCイミュニティ関連規格
  • CISPR 35/EN 55035
  • IEC/EN 61000-6-1
  • IEC/EN 61000-6-2
  • IEC/EN 61000-4-2
  • IEC/EN 61000-4-3
  • IEC/EN 61000-4-4
  • IEC/EN 61000-4-5
  • IEC/EN 61000-4-6
  • IEC/EN 61000-4-8
  • IEC/EN 61000-4-11
  • IEC/EN 61000-4-34
3. LOCAL認定（登録）規格

VCCI登録試験所として、申請データの取得が可能です。

  • VCCI-CISPR 32
試験設備概要
1. 半無響電波暗室（SAC）2. シールドルーム 3. EMCイミュニティ用 全無響電波暗室(FAR)
1. 半無響電波暗室（SAC）

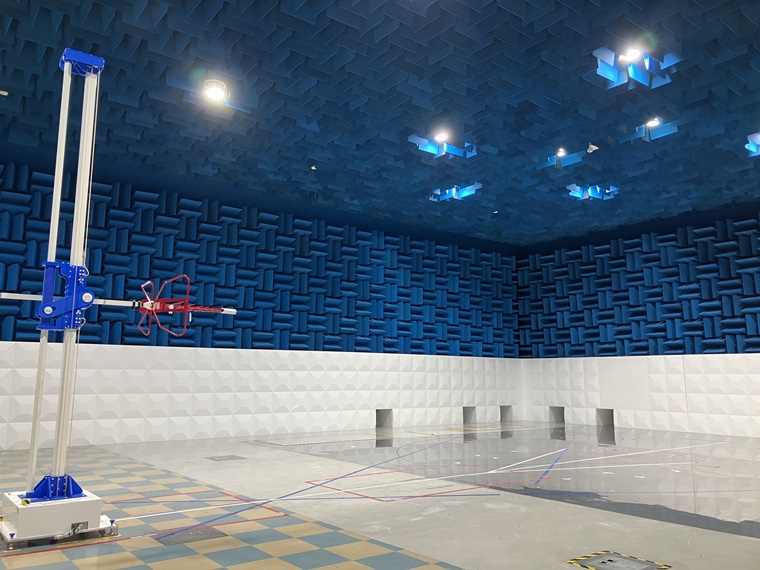

10m法電波暗室（愛称：Neptune ネプチューン）
測定距離 3m、10m
ターンテーブル仕様 直径：Φ3m、Φ10m
耐荷重：Φ3m：3,000kg、Φ10m：10,000kg
搬入口寸法 (W)3.0m × (H)3.0m
測定周波数 9kHz-40GHz
供給電源容量 単相：6kVA（系統１）
単相：32kVA、三相：96kVA（系統２）
電源出力周波数 50Hz、60Hz

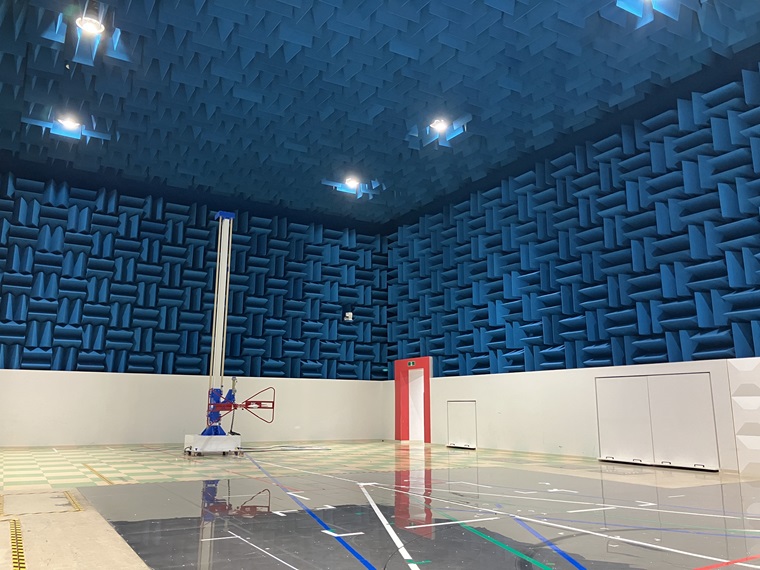

10m法 第二電波暗室（愛称：Verze ヴェルゼ）



測定距離 3m、10m
ターンテーブル仕様 直径：Φ5m、耐荷重：5,000kg
搬入口寸法 (W)3.0m × (H)3.0m
測定周波数 9kHz-40GHz
供給電源容量 単相:6kVA（系統１）
単相:12kVA、三相:36kVA（系統２）
電源出力周波数 50Hz、60Hz
垂直規準壁の仕様 最大寸法：(W)5.0m × (H)2.0m
10m法 第三電波暗室（愛称：Legend レジェンド）
測定距離 3m、10m
ターンテーブル仕様 直径：Φ3m、Φ5m　耐荷重：5,000kg
搬入口寸法 (W)2.5m × (H)2.5m
測定周波数 9kHz-40GHz
供給電源容量 単相:12kVA（系統１）
単相:36kVA、三相:36kVA（系統２）
電源出力周波数 50Hz、60Hz
垂直規準壁の仕様 最大寸法：(W)5.0m × (H)2.4m
棟搬入用リフター (W)2.5m × (D)3.0m × (H)2.7m、耐荷重：2,000kg
2. シールドルーム

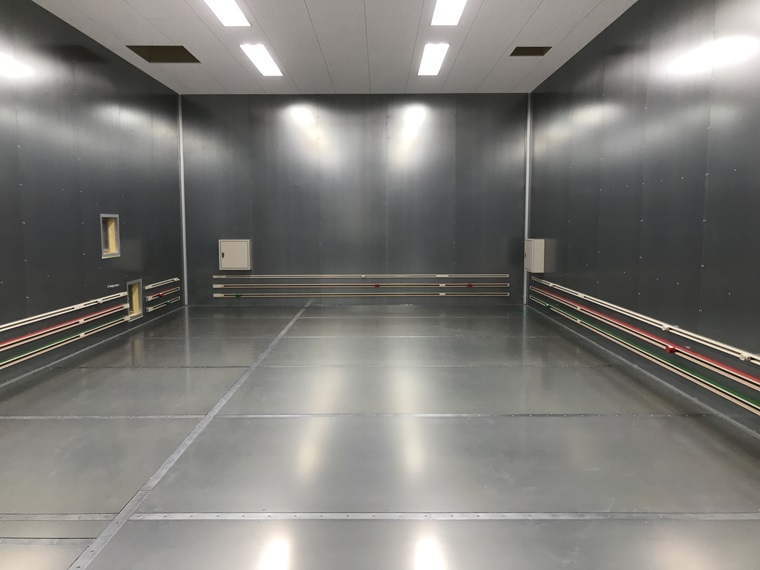

シールドルーム （愛称：Delta デルタ）



シールドルーム寸法
（室内有効寸法）		 (W)5.8m × (L)16.4m × (H)2.8m
搬入口寸法 (W)2.0m × (H)2.0m
シールド性能 9kHz～18GHz
供給電源容量 単相：6kVA（系統1）
単相：12kVA（系統2）
単相：16kVA,三相：48kVA（系統3）
電源出力周波数 50Hz、60Hz

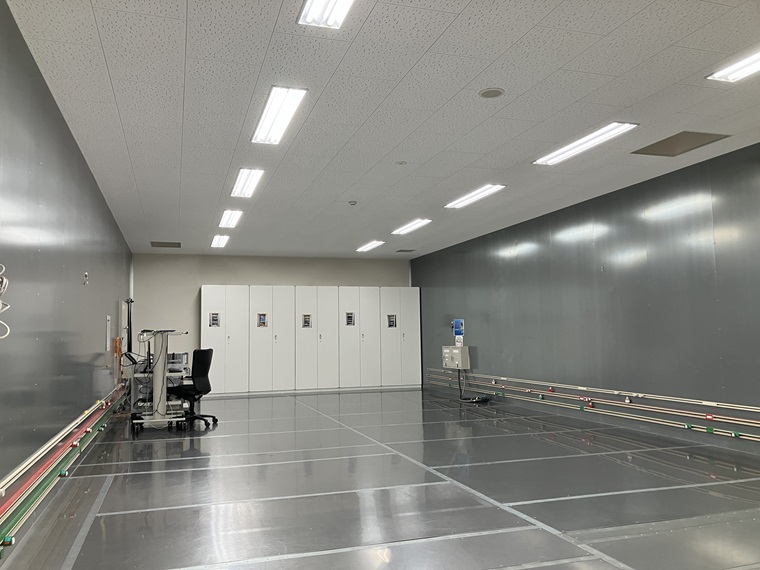

シールドルーム （愛称：Iris アイリス）
シールドルーム寸法
（室内有効寸法）		 (W)4.6m × (L)8.8m × (H)2.8m
搬入口寸法 (W)2.0m × (H)2.0m
シールド性能 9kHz～18GHz
供給電源容量 単相：9kVA（系統1）
単相：9kVA（系統2）
電源出力周波数 50Hz、60Hz

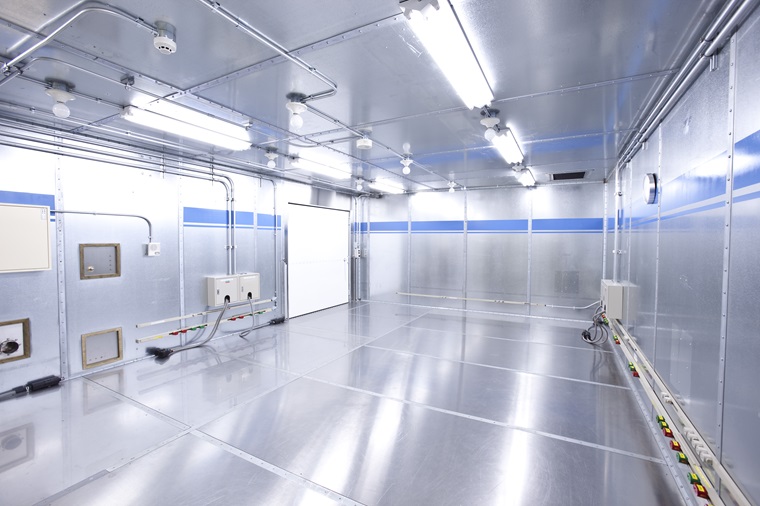

シールドルーム（愛称：Crea クレア）
シールドルーム寸法
（室内有効寸法）		 (W)5.0m × (L)8.0m × (H)2.5m
搬入口寸法 (W)2.0m × (H)2.0m
シールド性能 9kHz～18GHz
供給電源容量 単相：6kVA（系統1）
単相：9kVA（系統2）
電源出力周波数 50Hz、60Hz
3. EMCイミュニティ用 全無響電波暗室(FAR)

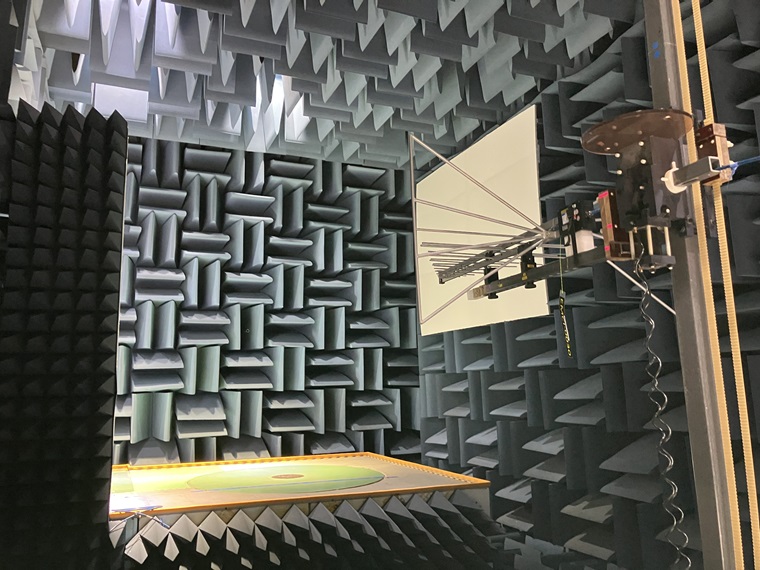

全無響電波暗室（愛称：Aqua アクア）
試験距離 3m
ターンテーブル仕様 直径:Φ2.0m、耐荷重:200kg
電界均一性能 80MHz～6GHz
搬入口寸法 (W)2.0m × (H)2.0m
供給電源容量 単相 6kVA
電源出力周波数 50Hz、60Hz
