原稿送り装置の原稿読み取り部や本体内部のLEDプリントヘッド部が汚れていると、画像に線や帯が入ることがあります。
原稿送り装置を清掃する場合は、付属の清掃布で、原稿読み取りガラスおよび原稿押さえを清掃してください。汚れが落ちにくいときは、水または中性洗剤を少量含ませた布で拭き、そのあと乾いた清潔な柔らかい布で拭いてください。
LEDプリントヘッドを清掃する場合は、付属の清掃棒で清掃してください。
商品によって一部表示や操作が異なる場合があります。
- 原稿送り装置を開き、付属の清掃布を取り出します。
-
原稿読み取りガラス［1］と、原稿押さえ［2］（灰色部分）を拭きます。
清掃箇所には、［△］と［▽］が刻印されています。
- 緑色のレバーをつまみ原稿クッションを開けて、裏面読み取りガラス［3］と原稿ガイド［4］（白色部分）を拭きます。
- 開いた原稿クッションを閉じ、手前や奥に浮きがないことを確認してから、原稿送り装置を閉じます。
- 機械が停止していることを確認し、正面カバーを開けます。
- 搬送ボックスのレバーを左方向に突き当たるまで回し、ロックを解除します。
- 搬送ボックスを取り外すとき、レバーは突き当たるまで回転させてください。レバーの回転が弱かった場合、搬送ボックスを戻す時の力が重くなることがあります。
- 搬送ボックスの両端のつまみをつまんで、ボックスを外します。
-

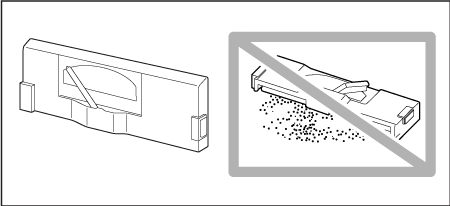

外したボックスは立てた状態で平らな場所に置いてください。
- 正面カバーの裏側に付属している清掃棒を取り出します。
- ドラムカートリッジのレバーを右方向に90度回転させます。
- 清掃棒の矢印（↑）部を下に向けて、LEDプリントヘッド部内の奥に突き当たるまで差し込み、ゆっくりと引き抜きます。
4カ所（R1〜R4）を、すべて往復2回ずつ清掃してください。
- ドラムカートリッジのレバーを左方向に90度回転させます。
- 清掃棒を正面カバーの裏側にある元の場所に戻します。
- 搬送ボックスを元に戻します。
-
ボックス本体を押して、ボックスが確実に閉じるのを確認してください。
-
手順2でレバーの回転が弱かった場合、搬送ボックスを戻す時の力が重くなることがありますが、問題ありません。ボックス本体を押して取り付けてください。
- 搬送ボックスのレバーを右方向に突き当たるまで回し、ロックします。
- 正面カバーを閉じます。
- 正面カバーが少しでも開いていると、メッセージが表示され、機械が作動しません。
