電話回線接続部

コンテンツID(2750)

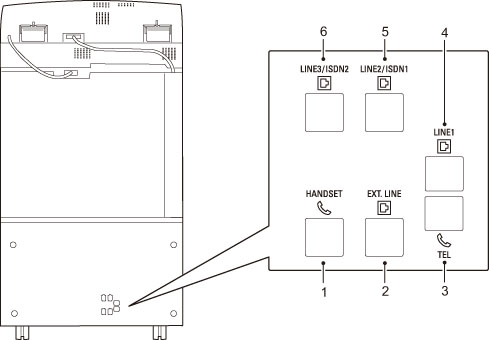

G4非対応機

番号 本体のカバーに
刻印されている名称
タッチパネル
ディスプレイに
表示される名称
働き
1 HANDSET - 使用しません。
2 EXT.LINE - 使用しません。
3 TEL - ハンドセット(オプション)を使用する場合は、ここに接続します。お手持ちの電話を接続することもできます。 電話機以外の機器(FAX等)は、接続しないでください。
4 LINE1 回線1 一般回線(内線も可)を接続します。
5 LINE2/ISDN1 回線2 一般回線(内線も可)を接続します。ISDN接続機能はありません。
6 LINE3/ISDN2 回線3 一般回線(内線も可)を接続します。ISDN接続機能はありません。

補足
  • ファクス機能は、お使いの機種によっては利用できません。利用するにはオプションが必要になります。詳しくは、弊社の営業担当者にお尋ねください。
  • LINE2/ISDN1(回線2)、LINE3/ISDN2(回線3)はオプションです。
  • ISDN接続機能はありません。
  • HANDSET、EXT.LINEの接続部は使用しません。
  • 通常、「TEL」端子にはカバーが付いています。お手持ちの電話を接続するときは、弊社のカストマーコンタクトセンターまたはカストマーエンジニアにお問い合わせください。
  • TEL端子へ接続した受話器から通話できるのは、LINE1(回線1)に接続した回線だけです(LINE2/ISDN1(回線2)、LINE3/ISDN2(回線3)に対して、受話器からの通話はできません)。

G4対応機

番号 本体のカバーに
刻印されている名称
タッチパネル
ディスプレイに
表示される名称
働き
1 HANDSET - オプションの受話器(ハンドセット)を使用する場合は、ここに接続します。TEL端子にはハンドセットを接続しないでください。お手持ちの電話は接続できません。
2 EXT.LINE 回線0 LINE1(回線1)に接続した回線と切り替えて使用する回線を接続します。
3 TEL - 使用しません。
4 LINE1 回線1 一般回線(内線も可)を接続します。
5 LINE2/ISDN1 回線2、回線3 ISDN 回線を接続します。
6 LINE3/ISDN2 - 使用しません。

補足
  • ISDN回線は、屋内のDSUを介してデジタル加入者線に接続してください。
  • HANDSETはオプションです。
  • TEL、LINE3/ISDN2の接続部は使用しません。
