上面カバー内

コンテンツID(0251)

概要

自動両面原稿送り装置 B1-PC(1パス両面読み取り)の上面カバー内に、詰まった原稿を取り除く方法について説明します。

補足
  • 自動両面原稿送り装置 B1-Cをお使いの場合は、次を参照してください。
  • 用紙が詰まる箇所によって処置方法が異なります。表示されたメッセージに従って、詰まっている用紙を取り除いてください。
  • 紙詰まりがたびたび発生する場合は、次のことを実行してください。

手順

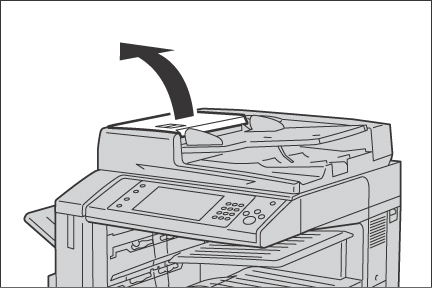

  1. 原稿送り装置の上面カバーの取っ手を持ち、止まるところまで開けます。



    補足
    • カバーを十分に開くと、固定される位置があります。カバーは、ゆっくりと開けてください。
  2. 原稿が引き込み部にはさまっていない場合は、そのまま原稿を取り除きます。



  3. メッセージにノブを回す指示がある場合は、緑色のノブを回して、上側に原稿を送り出して取り除きます。



    注記
    • 原稿がはさまっている場合は、直接引き抜かないでください。原稿が破損するおそれがあります。
  4. 上面カバーをカチッと音がするまで閉じ、カバーの手前や奥に浮きが無いことを確認します。

  5. 原稿が見つからない場合は、原稿送りトレイを静かに持ち上げて、原稿があれば取り出します。



  6. 原稿送りトレイを静かに戻します。

  7. 原稿に、破れ、しわ、折れがないことを確認し、操作パネルのディスプレイに表示されているメッセージに従って、原稿をもう一度セットします。

    補足
    • 原稿に破れ、しわ、折れがあると、原稿詰まりや原稿破損の原因になります。このような場合は、原稿を原稿ガラスに直接セットしてコピーしてください。
