トナー回収ボトルを交換したい

コンテンツID(1980)

概要

トナー回収ボトルの交換方法について説明します。

警告
  • こぼれたトナーを電気掃除機で吸い取らないでください。本製品内およびトナーカートリッジ、トナー回収ボトル等に付着したトナーを電気掃除機で吸引することもおやめください。掃除機を用いると、掃除機内部のトナーが、電気接点の火花などにより、発火または爆発するおそれがあります。床などにこぼしたトナーは、ほうきで掃き取るか、または石けん水を湿らした布などで拭き取ってください。大量にこぼれた場合、弊社カストマーコンタクトセンターまたは販売店にご連絡ください。
  • トナー回収ボトルは、絶対に火中に投じないでください。トナーが発火または爆発する可能性があり、火傷のおそれがあります。使い終わった不要なトナー回収ボトルは、弊社にて回収いたしますので、必ず弊社カストマーコンタクトセンターまたは販売店にご連絡ください。
注記
  • トナー回収ボトルを交換するときは、本体の電源を入れたままの状態にしておいてください。
  • 本機が節電状態になっている場合は、トナー回収ボトルを交換する前に操作パネルで<節電>ボタンを押し、<機械確認>ボタンを押して節電状態を解除してください。
  • トナー回収ボトルを交換するときは、操作パネルが点灯している場合も<機械確認>ボタンを押して正確なトナー回収ボトルの状態を確認してから、交換してください。
  • トナー回収ボトルを交換するとき、回収されたトナーがこぼれて床面を汚すことがあります。あらかじめ床に紙などを敷いて作業することをお勧めします。
  • 使用済みのトナー回収ボトルは、処理が必要です。弊社または販売店にお渡しください。
  • 弊社が推奨していないトナー回収ボトルを使用した場合、装置本来の品質や性能を発揮できないおそれがあります。本製品には、弊社が推奨するトナー回収ボトルをご使用ください。
補足

手順

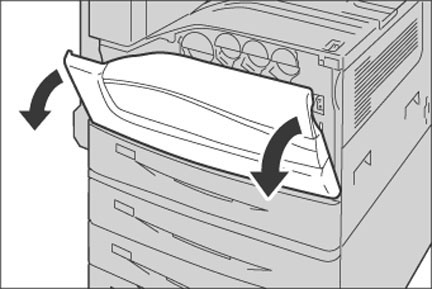

  1. 機械が停止していることを確認し、正面カバーを開けます。



  2. トナー回収ボトルの左側面を支えながら、抜き出します。



  3. 新しいトナー回収ボトルを準備します。



  4. 新しいトナー回収ボトルの左側面を支えながら、カチッと音がするまで、奥に押し込みます。



  5. 使用済みのトナー回収ボトルをビニール袋に入れ、しっかりファスナーを閉めます。



  6. 使用済みのトナー回収ボトルは、両手でしっかり持って空箱に収納します。



  7. 正面左側にあるストッパーの上部を左側に回します。



  8. カバーを下ろします。



    補足
    • ドラムカートリッジが見えるようになります。
  9. LEDプリントヘッド部内に付属している清掃棒を止まるところまでゆっくり引き出します。清掃棒は、ドラムカートリッジ([R1][R2][R3][R4])下の清掃口にあります。



    補足
    • いちばん手前まで引き出すと、清掃棒に3つの丸印[●●●]が見えます。
    注記
    • 機械内に付属している清掃棒は引き抜かないでください。
  10. 清掃棒をいちばん奥に突き当たるまでゆっくり戻します。



    補足
    • 4カ所([R1][R2][R3][R4])を、すべて往復2~3回ずつ清掃してください。
  11. カバーを上に戻します。



    補足
    • カバー本体を押して、カバーが確実に閉じるのを確認してください。
  12. ストッパーの上部を右側に回して、ロックします。



  13. 正面カバーを閉じます。

    補足
    • 正面カバーが少しでも開いていると、メッセージが表示され、機械が作動しません。
