本体内部(LEDプリントヘッド部)を清掃したい

コンテンツID(2050)

概要

本体内部(LEDプリントヘッド部)の清掃方法について説明します。

警告

機械の性能の劣化を防ぎ安全を確保するため、清掃には各手順で指定されたものをご使用ください。スプレータイプのクリーナーは、引火や爆発の危険がありますので、絶対に使用しないでください。

注意

機械の清掃を行う場合は、電源スイッチを切り、本体の正面カバー内にある主電源スイッチを切ってから、必ず電源プラグをコンセントから抜いてください。電源スイッチを切らずに機械の清掃を行うと、感電の原因となるおそれがあります。

注記
  • 定期清掃はトナー回収ボトル交換時に行ってください。ただし、コピーやプリントに白筋や色筋がでるなど、画質に影響がある場合は清掃してください。

手順

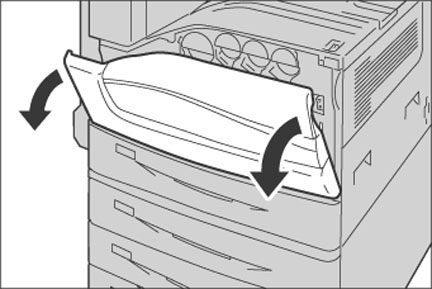

  1. 機械が停止していることを確認し、フロントカバーを開けます。



  2. 正面左側にあるストッパーの上部を左側に回します。



  3. カバーを下ろします。



    補足
    • ドラムカートリッジが見えるようになります。
  4. LEDプリントヘッド部内に付属している清掃棒を止まるところまでゆっくり引き出します。清掃棒は、ドラムカートリッジ(R1 ~ R4)下の清掃口にあります。



    補足
    • いちばん手前まで引き出すと、清掃棒に3つの丸印[●●●]が見えます。
    注意

    機械内に付属している清掃棒は引き抜かないでください。

  5. 清掃棒をいちばん奥に突き当たるまでゆっくり戻します。



    補足
    • 4カ所を、すべて往復2~3回ずつ清掃してください。
  6. カバーを上に戻します。



    補足
    • カバー本体を押して、カバーが確実に閉じるのを確認してください。
  7. ストッパーの上部を右側に回して、ロックします。



  8. フロントカバーを閉じます。

    補足
    • 正面カバーが少しでも開いていると、メッセージが表示され、機械が作動しません。
