左側面部、および背面

コンテンツID(2710)

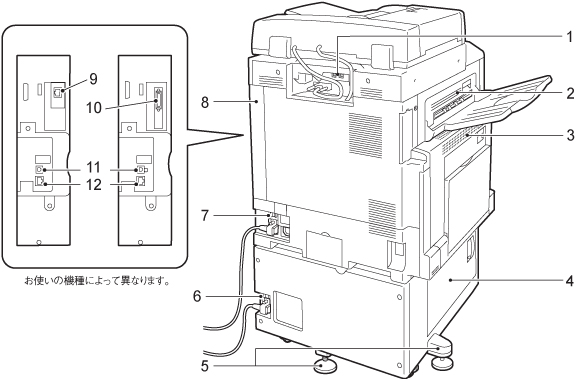

 ≪ 2710_t010 ≫

番号 名称 働き
1 USB2.0インターフェイスコネクター(オプション) メモリーカードリーダーまたはUSBメモリーのケーブルを接続します。
2 左側面最上部カバー 紙詰まりを処理するときに開けます。
3 左側面上部カバー 紙詰まりを処理するときに、リリースレバーを押して開けます。

注記

  • 左側面上部カバーを開けるときは、あらかじめ「スリープモード」を解除して、電源を切ってください。
4 左側面下部カバー 紙詰まりを処置するときに開けます。用紙トレイ6が装着されている場合は、用紙トレイ6(大容量給紙トレイ)を左に移動してから開けます。
5 アジャスターフット 本体の転倒を防止します。本体の設置後に床に接するまで時計回りに回転させます。
6 リセットボタン
(ApeosPort-V C7776/C6676のみ)
漏電を検知すると、自動的に電源を遮断します。
7 リセットボタン 漏電を検知すると、自動的に電源を遮断します。
8 右奥カバー インターフェイスケーブルを接続するときに開けます。

注記

  • インターフェイスケーブルの接続後は、必ずカバーを取り付けてください。
9 セカンダリーイーサネットコネクター ネットワークケーブルを接続します。利用するには、セカンダリーイーサネットキット(オプション)が必要になります。
10 パラレルインターフェイスコネクター(オプション) セントロニクス準拠インターフェイスケーブルを接続し、コンピューターと接続します。
11 USB2.0インターフェイスコネクター プリンター用の USBケーブルを接続します。
12 イーサネットコネクター ネットワークケーブルを接続します。 1000BASE-Tを利用するには、Gigabitイーサネット(オプション)が必要になります。
