各部の名称と働き

コンテンツID(8420)

概要

各機器の部位の名称と働きは以下のとおりです。

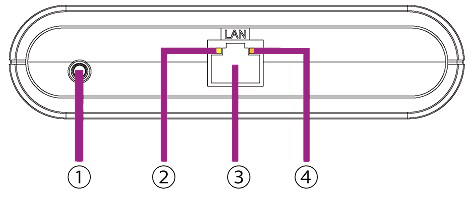

  • 前面



    1 プッシュスイッチ
    • 本製品が動作中に5秒間押して離すと、設定モードで起動します。
    • 押しながら電源を投入後、LANポートのLink LEDが橙色から緑色に点灯してから離すと、設定が初期化されます。
    2 Status LED(黄)点滅
    • Link LEDが消灯のときは、接続待機中。
    • Link LEDが点灯のときは、データ通信中。
    3 LANポート LANケーブルを接続します。
    4 Link LED(緑/橙)
    • 点灯(緑) 10BASE-T/100BASE-TXで接続中。
    • 点灯(橙) 1000BASE-Tで接続中。
  • 背面



    電源コネクター ACアダプターを接続します。
  • 上面



    POWER LED(橙) 電源が入っているときに点灯します。
    ※ エラー発生時は、高速点滅します。
    WLAN LED(緑)
    • 点灯:Infrastructureモードで動作中。
    • 消灯:Ad hocモードで動作中。
    • 点滅:WPS機能を実行中。
      ※ 設定モード時は、STATUS LEDと同時点滅します。
    STATUS LED(緑)
    • 点灯:接続確立。
    • 点滅:データ通信中。
      ※ 設定モード時は、WLAN LEDと同時点滅します。
