転写ユニットでの紙詰まり

コンテンツID（2290）

概要

転写ユニットで紙詰まりが発生した場合は、次の手順で、詰まっている用紙を取り除きます。

手順

1. 中央カバーを開けます。



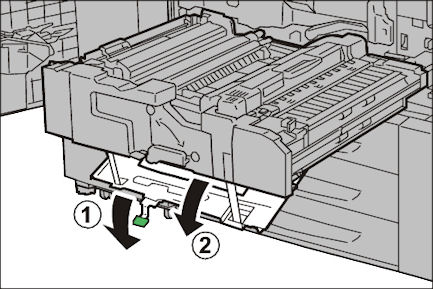

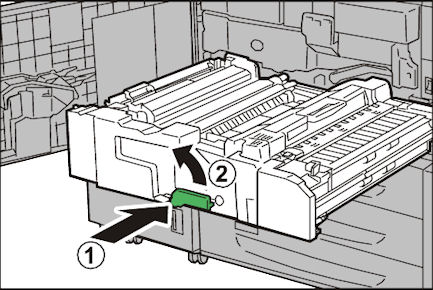

2. 転写ユニット中央にある、緑色のレバー[2]を右方向に水平になるまで回して(①)、転写ユニットを手前に止まるところまで引き出します(②)。



   用紙が丸くなって巻き込まれているときは、用紙が見える位置で一度転写ユニットを止めたあと、巻き込まれている用紙を押さえながら引き出してください。

   注意

   転写ユニットを引き出すときは、ゆっくりと引き出してください。勢いよく引き出すと、ひざなど身体にぶつかりケガの原因となるおそれがあります。

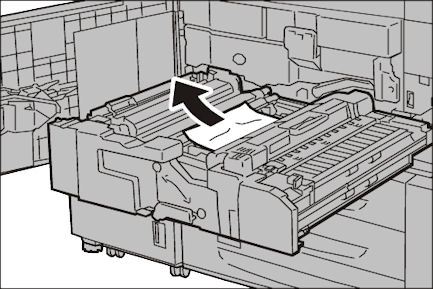

3. 見えている用紙を取り除きます。


   補足

   用紙が破れた場合、紙片が残っていないかを確認してください。

4. レバー［2a］を右方向に開いたまま、詰まっている用紙を取り除きます。

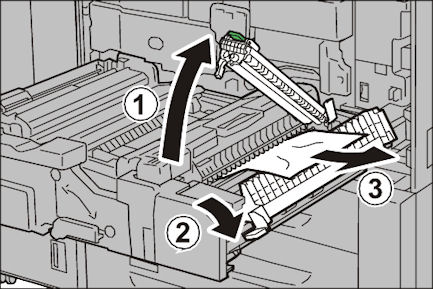

5. レバー［2b］を上げ（①）たあと、レバー［2c］を右方向に開いて（②）、詰まっている用紙を取り除きます（③）。

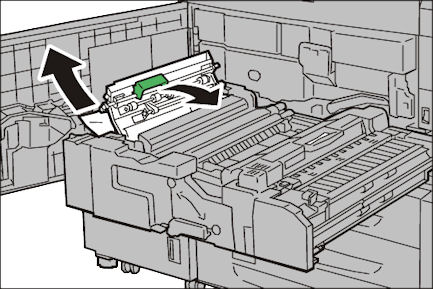

6. レバー［2d］を下に開いて（①）、詰まっている用紙を取り除きます（②）。



7. レバー［2a］［2b］［2c］［2d］を元に戻します。

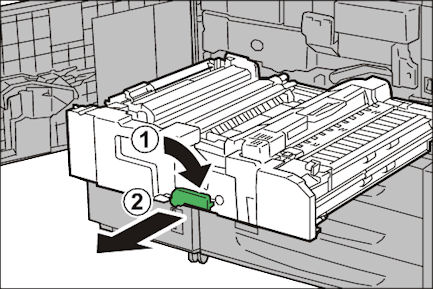

8. 転写ユニットを完全に奧まで押し込み（①）、緑色のレバー「2」を左に回します（②）。

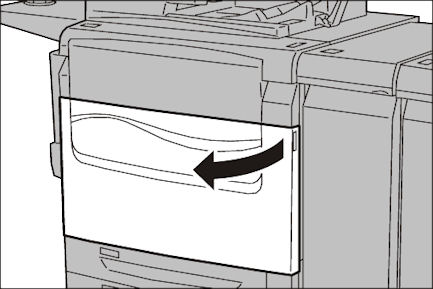

9. フロントカバーを閉じます。

   補足

   フロントカバーが少しでも開いていると、メッセージが表示され、機械が作動しません。
