給紙方法（大容量トレイ）
コンテンツID（1040）
概要
「用紙トレイ1」、「用紙トレイ2」は、給紙方法が同じです。
大容量給紙トレイC3-DS（「用紙トレイA1-1」、「用紙トレイA1-2」）、重連用大容量給紙トレイC1-DS（「用紙トレイA2-1」、「用紙トレイA2-2」）も、給紙方法は同じです。

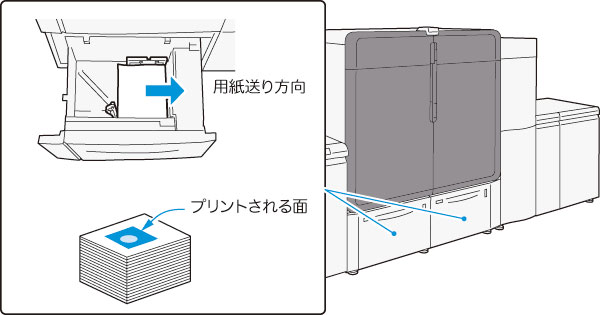

セットした用紙の上面がプリント面になります。
セット可能枚数は、各トレイとも2,100枚（J紙）です。
用紙をセットしたときは、必ず、セットした用紙の情報をプリンター操作画面の［用紙トレイの設定］ウィンドウで設定してください。
用紙残量の確認
用紙の残量は、用紙トレイの残量ランプで確認できます。
- 用紙残量が正しく表示されないときは、用紙トレイを一度引き出し、底板が下がったことを確認してから、ゆっくり確実に押し込んでください。
- 用紙をセットしたあと、ランプが点灯するまで時間がかかることがあります。これは、底板の上昇やエアアシストの準備のためで、異常ではありません。
- id="1080
用紙トレイが動作中の場合は、1番上の使用中ランプが点灯します。中央の4つのランプ（1つ＝25%）で用紙の残量を確認できます。用紙補給ランプが点灯したら、用紙は空です。
用紙トレイへのセット
用紙の枚数は、J紙での値です。用紙の種類や坪量に応じて、枚数を調整してください。
-

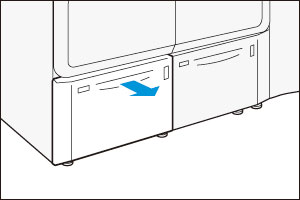

用紙トレイをいっぱいまで引き出します。
-
用紙がセットされている場合は、用紙を取り出します。
-

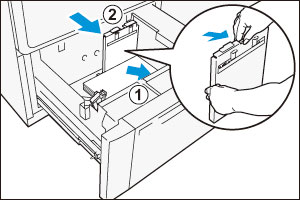

用紙をさばき、プリント面を上にして、用紙を矢印の方向にそろえて約100～500枚セットします（①）。
-
縦ガイドクリップを指でつまみ、用紙サイズに合わせます（②）。
注記セットする用紙が100枚以下の場合は、ガイドが用紙に強く当たるため、用紙が変形して紙づまりの原因となることがあります。
-

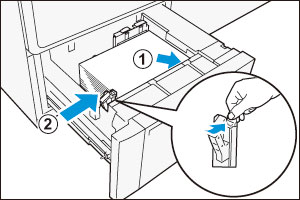

プリント面を上にして、残りの用紙を矢印の方向にそろえてセットします（①）。
-
横ガイドクリップを指でつまみ、用紙サイズに合わせます（②）。
注記- 用紙上限線を超える量の用紙をセットしないでください。紙づまりや故障の原因となります。
- ガイドは、用紙サイズに正しく合わせてください。ガイドの位置がずれていると、用紙が正常に搬送されず、紙づまりの原因となることがあります。
補足用紙送り出し精度のレバーが通常の位置になっていることを確認してください。また、用紙を正しくセットしても、斜めにプリントされる（印字位置がずれる）ときは、用紙送り出し精度の切り替えを有効にしてください。
-
用紙トレイを押し込みます。
プリンター操作画面に［用紙トレイの設定］ウィンドウが表示されます。注記底板の上昇中に電源が切れた場合、電源を再度入れたときに底板が上がらなくなることがあります。このような場合は、用紙トレイを一度引き出し、底板が下がったことを確認してから、ゆっくり確実に押し込んでください。
補足用紙のセット後や給紙のときに、空気を送り出す音がします。これは、コート紙や厚紙を送るためのエアアシスト機能が働いている音で、異常音ではありません。
-
用紙トレイの設定をします。
はがきのセット
用紙トレイに付属のはがきセットガイド2を使用すると、たて：98.0～181.9 mmの用紙をセットできます。はがきセットガイド2は、追加で購入することもできます。
はがきのセットを例に説明します。
Color シリーズ（Color 1000 Press など）に付属されていた「はがきセットガイド」は、使用しないでください。レジ位置がずれたり、紙つまりの原因になります。
本機には、必ず、「はがきセットガイド2」を使用してください。なお、「はがきセットガイド2」はVersantシリーズと共通です。
-
用紙トレイをいっぱいまで引き出します。
-
用紙がセットされている場合は、用紙を取り出します。
-

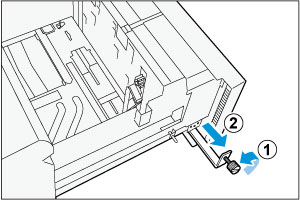

用紙トレイに付属のガイドを使用するときは、用紙トレイの左側にある、ガイドのネジをゆるめて（①）、取り外します（②）。
-

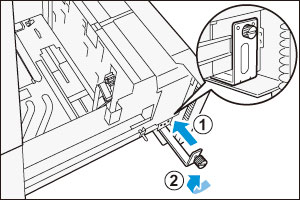

底面右側の切り込みと手前のネジ穴に、ガイドを差し込み（①）、ガイドのネジを締めて固定します（②）。
-

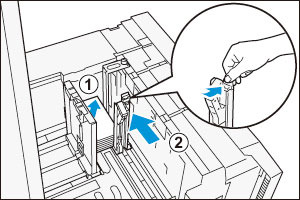

プリント面を上にして、用紙を矢印の方向にそろえて約100～500枚セットします（①）。
注記- 必ず、よこ置きでセットしてください。
- セットしたはがきの右側が用紙前端になります。
-
縦ガイドクリップを指でつまみ、用紙サイズに合わせます（②）。
注記セットする用紙が100枚以下の場合は、ガイドが用紙に強く当たるため、用紙が変形して紙づまりの原因となることがあります。
-

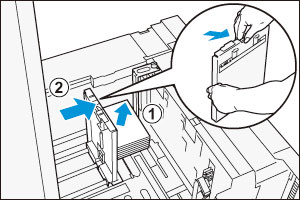

プリント面を上にして、残りの用紙を矢印の方向にそろえてセットします（①）。
-
横ガイドクリップを指でつまみ、用紙サイズに合わせます（②）。
注記- 用紙上限線を超える量の用紙をセットしないでください。紙づまりや故障の原因となります。
- ガイドは、用紙サイズに正しく合わせてください。ガイドの位置がずれていると、用紙が正常に搬送されず、紙づまりの原因となることがあります。
-
用紙トレイを押し込みます。
プリンター操作画面に［用紙トレイの設定］ウィンドウが表示されます。注記底板の上昇中に電源が切れた場合、電源を再度入れたときに底板が上がらなくなることがあります。このような場合は、用紙トレイを一度引き出し、底板が下がったことを確認してから、ゆっくり確実に押し込んでください。
補足用紙のセット後や給紙のときに、空気を送り出す音がします。これは、コート紙や厚紙を送るためのエアアシスト機能が働いている音で、異常音ではありません。
-
用紙トレイの設定をします。
-
取り外すときは、ガイドのネジを完全にゆるめてから取り外します。
-
取り外したガイドは、用紙トレイ左側の所定の位置に差し込み（①）、ネジを締めて（②）保管します。
特殊用紙のセット
- 穴あき紙
用紙の向き：プリンター正面に向かって、穴が右側 - インデックス紙
用紙の向き：プリンター正面に向かって、タブが左側
